如何完全倒圆角：选择、操作与注释
【摘要】：图6-12 草绘截面图6-13 拉伸曲面4）单击选项卡组中的按钮，按住Ctrl键同时选择图形的上、下表面，使中命令处于激活状态，软件界面左下方将显示。图6-14 选择右侧面图6-15 完全倒圆角注1：完全倒圆角时选择对象不同所得到的曲面形状也不尽相同。图6-16 单击两相交曲面图6-17 完全倒圆角注2：创建一般的完全倒圆角可按住Ctrl键同时选取如图6-18所示的驱动曲面与要倒圆角的两曲面的交线，单击中的命令完成操作，形成如图6-19所示特征。
完全倒圆角即移除一个曲面，并且通过另一个圆弧曲面取代从而创建完全倒圆角。完全倒圆角的条件是：①如果使用边参照，则所选边必须有公共曲面，并且该公共曲面将被另一个圆弧曲面所代替；②如果使用两个曲面参照，则必须选取与所选曲面均相交的另一曲面作为驱动曲面（将被圆弧曲面代替）。创建完全倒圆角的具体步骤如下：
1）单击【新建】按钮
，输入名称为“6-1-3”，取消勾选【使用默认模板】选项，单击【确定】；在出现的新对话框中，选用mmns_part_solid模板，单击【确定】。
2）单击【模型】选项卡【形状】组中的【拉伸】按钮
，打开【拉伸特征】控制板，单击【拉伸为曲面】按钮
；在【拉伸特征】控制板中单击【放置】→【定义】选项，系统将弹出【草绘】对话框，选择【TOP】基准面为草绘平面，单击【草绘】选项进入草绘界面。
3）选择【快速设置栏】中的【草绘视图】按钮
，使草绘平面与屏幕平行，在草绘界面绘制如图6-12所示图形，单击【确定】按钮
完成草绘，在控制板中输入拉伸深度为“300.00”，单击【应用】按钮
完成曲面的创建，如图6-13所示。

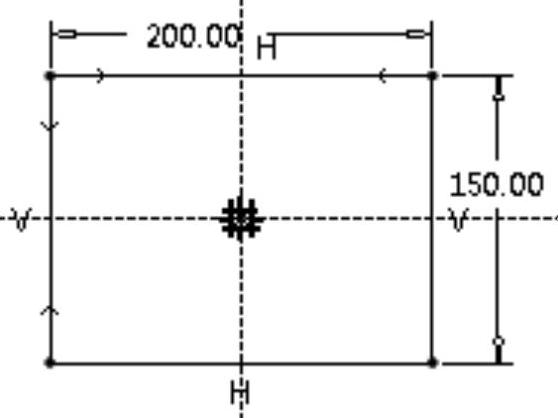

图6-12 草绘截面
图6-13 拉伸曲面
4）单击【模型】选项卡【工程】组中的【倒圆角】按钮
，按住Ctrl键同时选择图形的上、下表面，使【集】中【完全倒圆角】命令处于激活状态，软件界面左下方将显示【选取曲面以用曲面到曲面完全倒圆角进行替换】。
5）单击如图6-14所示的右侧面作为驱动曲面，单击【应用】按钮
，完成如图6-15所示的完全倒圆角。

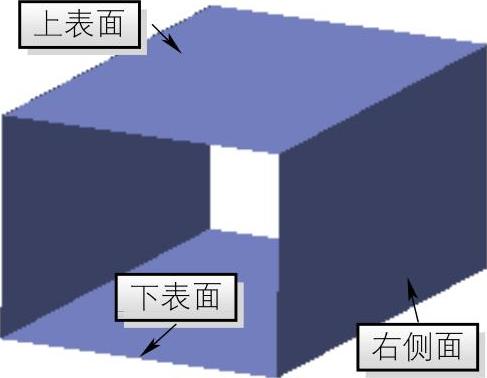

图6-14 选择右侧面
图6-15 完全倒圆角
注1：完全倒圆角时选择对象不同所得到的曲面形状也不尽相同。按住Ctrl键同时选择如图6-16所示两个平面，单击【完全倒圆角】选项并选择下表面为驱动曲面，得到如图6-17所示图形。

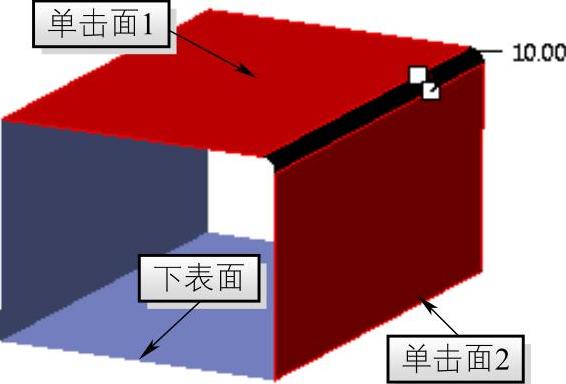

图6-16 单击两相交曲面
图6-17 完全倒圆角
注2：创建一般的完全倒圆角可按住Ctrl键同时选取如图6-18所示的驱动曲面与要倒圆角的两曲面的交线，单击【集】中的【完全倒圆角】命令完成操作，形成如图6-19所示特征。

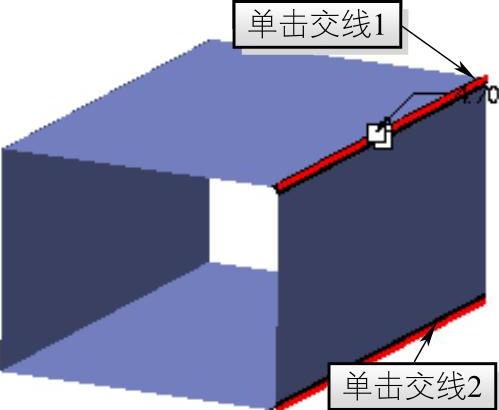

图6-18 选取两交线
图6-19 完全倒圆角
