如何进行定义放置操作？
【摘要】：定义放置时首先选择坐标系，然后在原曲面内选择一个基准点。系统会创建从固定原点到指定基准点之间的向量，并使该向量与坐标系X轴对齐。具体操作步骤如下：打开源文件第5章∣5-7-2.prt，曲面如图5-82所示。3）选择的默认设置，勾选选项卡中的，系统将弹出如图5-83所示的选项。5）单击对话框中的按钮，完成定义放置展平面组的创建，如图5-85所示。图5-84 对话框图5-85 定义放置注1：与默认展平不同的是，定义展平需要两个基准点用以确定展平方向。
定义放置时首先选择坐标系，然后在原曲面内选择一个基准点。系统会创建从固定原点到指定基准点之间的向量，并使该向量与坐标系X轴对齐。具体操作步骤如下：
打开源文件第5章∣5-7-2.prt，曲面如图5-82所示。
1）单击【模型】选项卡【曲面组】中的【展平面组】选项，弹出【展平面组】对话框。
2）单击【源面组】（需展平的曲面）中的【选择】按钮
，选择绘图界面中的曲面特征；单击【原点】选择按钮
，选择模型树中的【PNT0】基准点作为展平面组的固定点。
3）选择【参数化方法】的默认【自动】设置，勾选【放置】选项卡中的【定义放置】，系统将弹出如图5-83所示的【坐标系】选项。

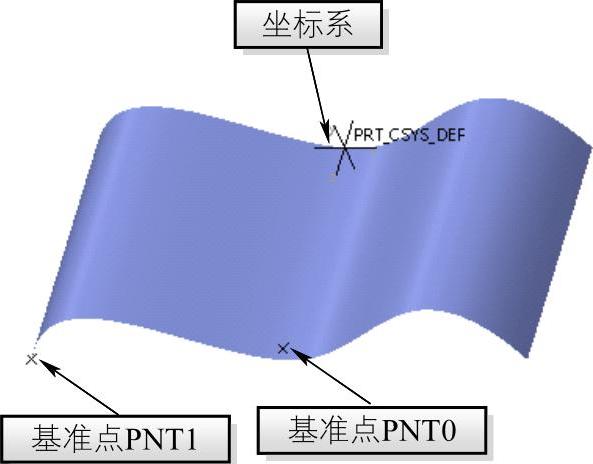

图5-82 曲面特征图

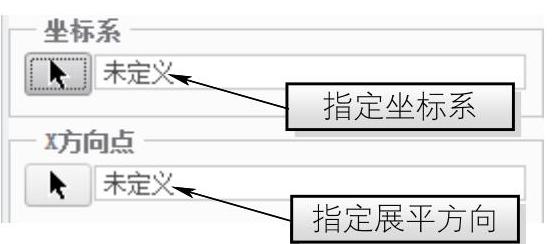

图5-83 【坐标系】选项
4）选择绘图界面中的坐标系【
】，单击【X方向点】下的选择按钮
并选择【PNT1】以确定X方向，在【展平面组】对话框中输入步数1、步数2分别为“30”，如图5-84所示。
5）单击【展平面组】对话框中的【应用】按钮
，完成定义放置展平面组的创建，如图5-85所示。

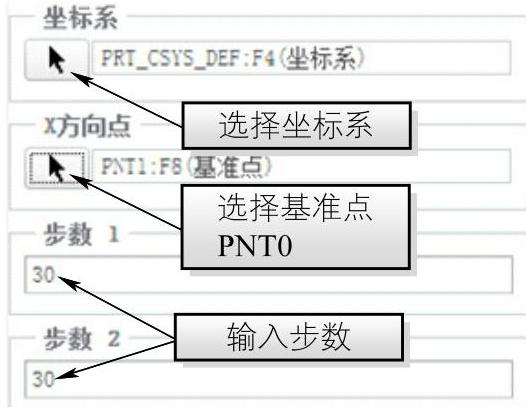

图5-84 【展平面组】对话框
图5-85 定义放置
注1：与默认展平不同的是，定义展平需要两个基准点用以确定展平方向。
注2：由图5-84可以看出，定义展平面组经过坐标系与PNT0、PNT1之间的连线平行，并且与原曲面垂直。
