超出拔模曲面的恒定拔模角度进行相切拔模表示通过沿参照曲线的轨迹与拖动方向成指定角度而创建的相切曲面，它的适用范围是常规拔模无法比拟的。其具体步骤如下：打开源文件第5章∣5-6-2.prt，实例模型如图5-70所示。1）单击选项卡组中的选项，系统将弹出对话框。图5-72 选项栏图5-73 效果图注：使用曲线驱动拔模时，因其是双侧拔模，方向无影响；而使用外部混合拔模时，因其是单侧拔模，所以要慎重考虑方向的选择。......
2023-06-19
相切曲面的内部混合技术
【摘要】：拔模曲面内部使用恒定拔模角度进行相切拔模是通过边线向曲面内部产生一个具有恒定角度的相切曲面，该曲面位于参照曲线的一侧，以指定的角度进行创建，并在相切曲面与原始曲面之间形成光滑过渡。2）选择选项卡中按钮，定义拔模方向为。5）单击对话框中的按钮，完成如图5-77所示超出拔模曲面的恒定拔模角度进行相切拔模的创建。图5-76 选项栏图5-77 内部拔模注：设置拔模参数时，拔模角度不宜过大，否则拔模曲面会因无法生成而出现错误。
拔模曲面内部使用恒定拔模角度进行相切拔模是通过边线向曲面内部产生一个具有恒定角度的相切曲面，该曲面位于参照曲线的一侧，以指定的角度进行创建，并在相切曲面与原始曲面之间形成光滑过渡。其具体操作步骤如下：
打开源文件第5章∣5-6-3.prt，模型特征如图5-74所示。
1）单击【模型】选项卡【曲面】组中的【将切面混合到曲面】选项，弹出【曲面：相切曲面】对话框。
2）选择【结果】选项卡【基本选项】中【使用在拔模曲面内部使用恒定的拔模角度进行拔模】按钮
，定义拔模方向为【单侧】。
3）单击【定义方向】按钮

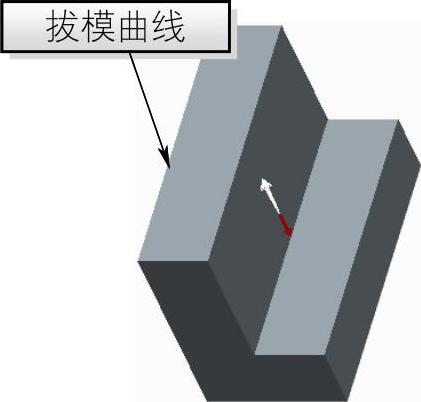

（即拖动方向）使其处于被激活状态，单击【菜单管理器】中的【一般选取方向】并选择【TOP】面为基准平面（即从拔模线向基准平面所指方向拔模），单击方向栏中的【反向】按钮使其反向，如图5-75所示，单击【方向】栏中的【确定】按钮。
图5-74 模型特征
图5-75 指定方向

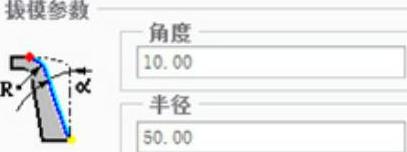

4）切换到【参考】选项卡，遵循【菜单管理器】默认设置，选择拔模曲线并单击【菜单管理器】对话框中的【完成】按钮；在【参考】选项卡的【拔模参数】子选项中输入角度为“10.00°”，半径为“50.00”，如图5-76所示。
5）单击【曲面：相切曲面】对话框中的【确定】按钮

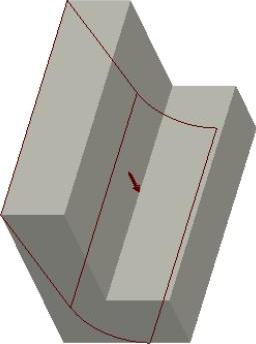

，完成如图5-77所示超出拔模曲面的恒定拔模角度进行相切拔模的创建。
图5-76 【参照】选项栏
图5-77 内部拔模
注：设置拔模参数时，拔模角度不宜过大，否则拔模曲面会因无法生成而出现错误。
有关Creo Parametric曲面设计精讲与典型实例的文章
- 详细阅读
-
曲线驱动相切拔模曲面技术详细阅读
