相切曲面的混合及其应用

【摘要】:超出拔模曲面的恒定拔模角度进行相切拔模表示通过沿参照曲线的轨迹与拖动方向成指定角度而创建的相切曲面,它的适用范围是常规拔模无法比拟的。其具体步骤如下:打开源文件第5章∣5-6-2.prt,实例模型如图5-70所示。1)单击选项卡组中的选项,系统将弹出对话框。图5-72 选项栏图5-73 效果图注:使用曲线驱动拔模时,因其是双侧拔模,方向无影响;而使用外部混合拔模时,因其是单侧拔模,所以要慎重考虑方向的选择。

超出拔模曲面的恒定拔模角度进行相切拔模表示通过沿参照曲线的轨迹与拖动方向成指定角度而创建的相切曲面,它的适用范围是常规拔模无法比拟的。其具体步骤如下:

打开源文件第5章∣5-6-2.prt,实例模型如图5-70所示。

1)单击【模型】选项卡【曲面】组中的【将切面混合到曲面】选项,系统将弹出【曲面:相切曲面】对话框。

2)选择【结果】选项卡【基本选项】中【使用超出拔模曲面的恒定拔模角度进行相切拔模】按钮978-7-111-43338-5-Chapter05-111.jpg,定义拔模方向为【单侧】。

3)单击【定义方向】按钮978-7-111-43338-5-Chapter05-112.jpg即拖动方向)使其处于被激活状态,单击【菜单管理器】中的【一般选取方向】并选择【TOP】面为基准平面(即从拔模线向基准平面所指方向拔模),并单击【方向】栏中的【反向】按钮使其反向,如图5-71所示,单击【方向】栏中的【确定】按钮。

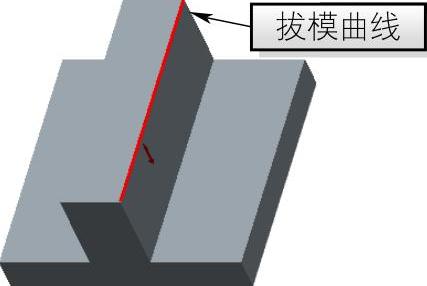

图5-70 实例模型


图5-71 指定方向

4)切换到【参考】选项卡,遵循【菜单管理器】默认设置,选择拔模曲线并单击【菜单管理器】对话框中的【完成】按钮;在【参考】选项卡【拔模参数】选项中输入角度为“30.00°”,半径为“50.00”,如图5-72所示。

5)单击【曲面:相切曲面】对话框中的【应用】按钮978-7-111-43338-5-Chapter05-115.jpg,完成超出拔模曲面的恒定拔模角度进行相切拔模的创建,如图5-73所示。


图5-72 【参考】选项栏

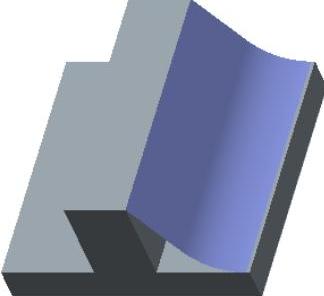

图5-73 效果图

注:使用曲线驱动拔模时,因其是双侧拔模,方向无影响;而使用外部混合拔模时,因其是单侧拔模,所以要慎重考虑方向的选择。
