创建曲线驱动相切拔模的具体步骤如下：

打开源文件第5章∣5-6-1.prt，特征如图5-59所示。

1）单击【模型】选项卡【曲面】组中的【将切面混合到曲面】选项，弹出如图5-60所示的【曲面：相切曲面】对话框。

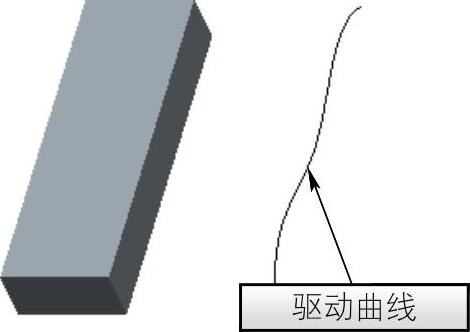

图5-59 实例文件图形

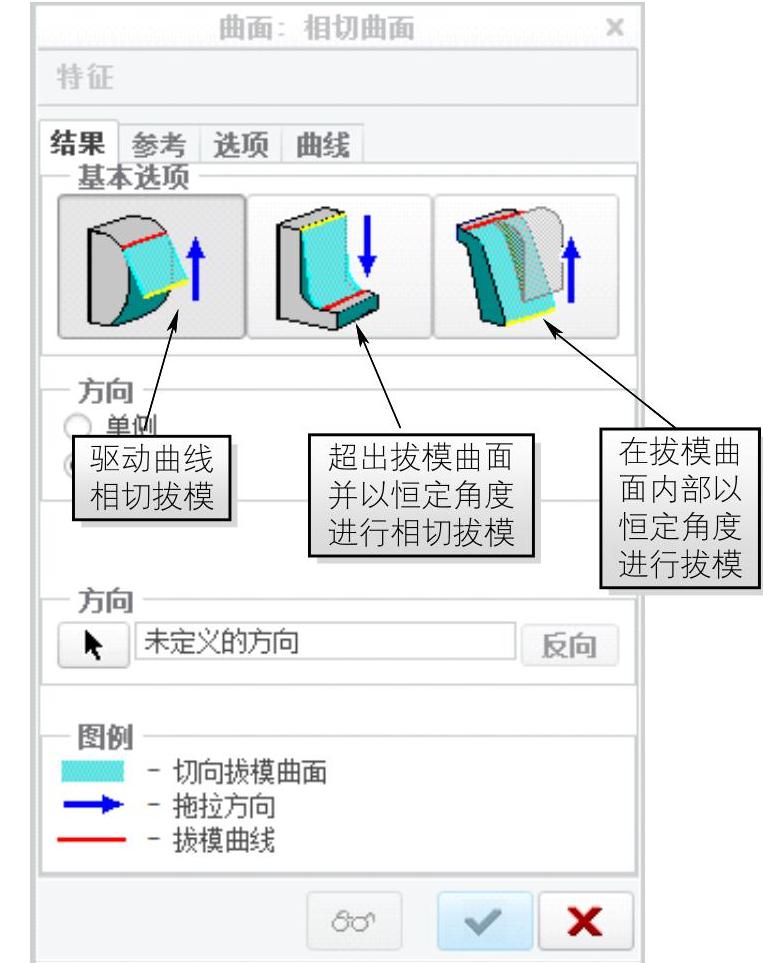

图5-60【曲面：相切曲面】对话框

2）选择【结果】选项卡【基本选项】中的【曲线驱动相切拔模】选项，并定义方向为【双侧】。

3）单击【定义方向】按钮（即拖动方向）使其处于被激活状态，单击【菜单管理器】中的【一般选取方向】并选择【TOP】面作为基准平面，确定向上为正方向，如图5-61所示，单击【方向】栏中的【确定】按钮，如图5-62所示。

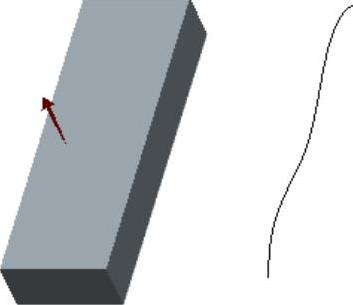

图5-61 选择基准平面

图5-62 【菜单管理器】

4）将【曲面：相切曲面】对话框切换到如图5-63所示的【参考】选项卡，在弹出的【链】对话框中选择【曲线链】，如图5-64所示，单击绘图区域内的曲线作为拔模线，此时【链】对话框发生改变，在新弹出的【链选项】中单击【全选】选项并执行【完成】命令，如图5-65所示。

5）单击【参考曲面】（即需要拔模的曲面）选项中的【选择】按钮，按住Ctrl键选择如图5-66所示的两个面，单击【曲面：相切曲面】对话框中的【应用】按钮，完成驱动曲线相切拔模的创建，如图5-67所示。

图5-63 【参考】选项卡

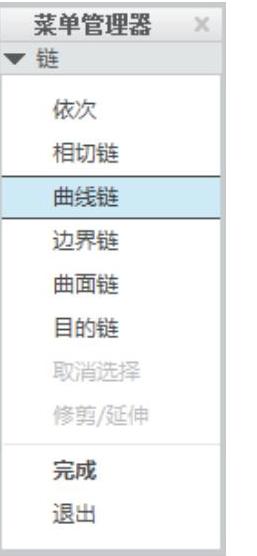

图5-64 【链】对话框

图5-65 【链选项】

图5-66 选择拔模曲面

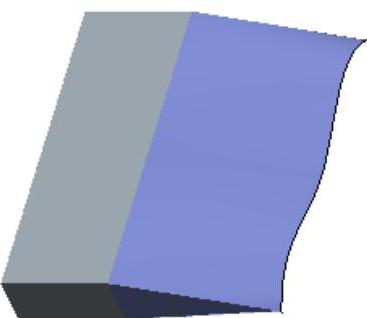

图5-67 驱动曲线相切拔模

注1：若拔模曲线的位置不同，则参照曲面的选择也不相同（以上题为例）。

①若拔模曲线的高度高于参照曲面，则选择方法与例题方法相同。

②若拔模曲线的最高点低于特征模型的顶面，则只需选择如图5-68所示的曲面1，形成如图5-69所示的相切拔模特征。

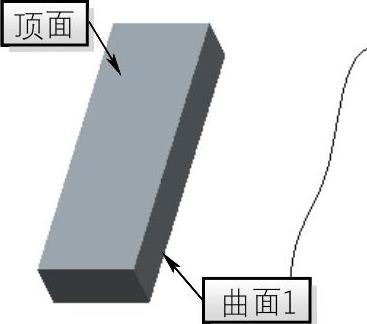

图5-68 曲线高度低于曲面

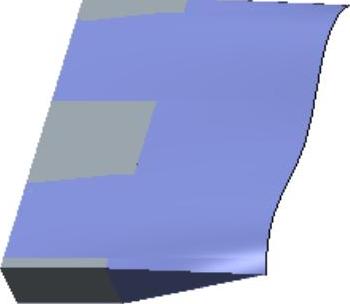

图5-69 特征图

注2：拔模曲线的高度不能低于基准平面，否则无法形成拔模曲面。
