自由式为Creo软件新增内容,本节将通过实例对其进行详细讲解。其具体操作方法与步骤如下:
1)单击【新建】按钮选择【零件】类型并输入名称为“5-3”,取消【使用默认模板选项,单击【确定】;在出现的新对话框中,选用solid_part_mmns模板,单击【确定】。
2)单击【模型】选项卡【曲面】组中的【自由式】按钮进入如图5-28所示的曲面自由式创建界面。

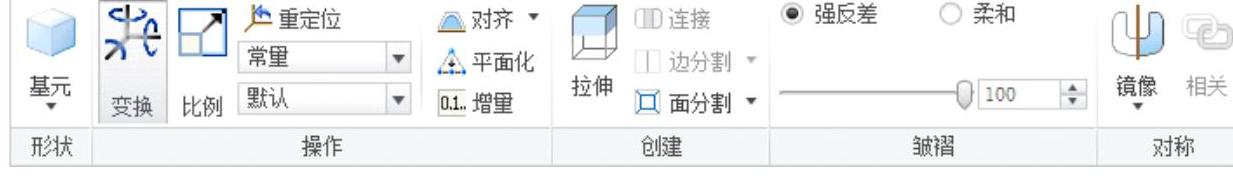

图5-28 曲面自由式创建界面
3)单击【基圆】栏并选择【立方体初始形状】按钮,单击初始立方体的前表面激活如图5-29所示的三维变换坐标系,拖动平面法向箭头并手动调整模型厚度,形成如图5-30所示特征。
4)运用同种方法拉伸上表面创建如图5-31所示特征;单击上表面侧棱并拖动绿色方向箭头形成如图5-32所示梯形特征。
5)单击倾斜面并单击【创建】组中的【面分割】按钮,从中选择25%并重复两次该操作,模型显示如图5-33所示,拖动倾斜面法向箭头至适当位置形成如图5-34所示特征。

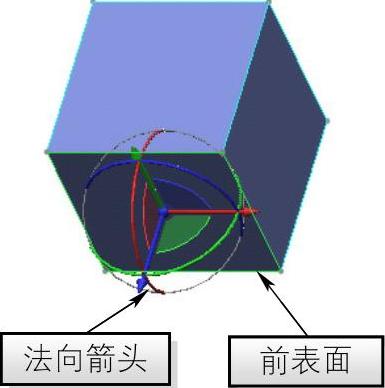

图5-29 三维变换坐标系

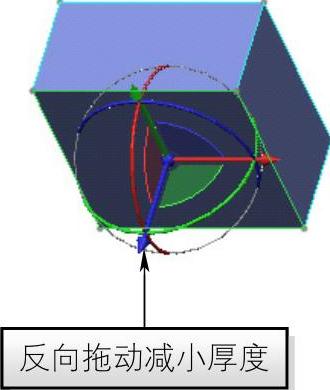

图5-30 减小厚度

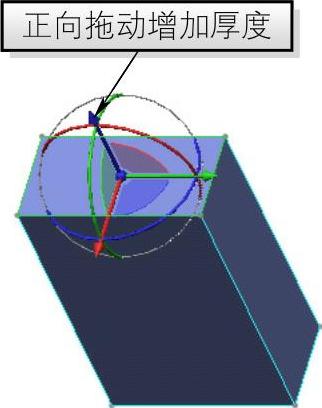

图5-31 正向拉伸
图5-32 梯形特征

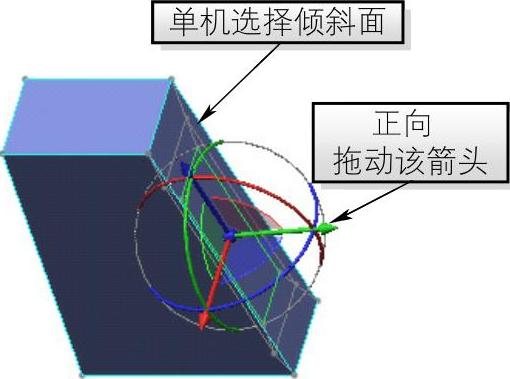

图5-33 确定侧面编辑范围
图5-34 调整倾斜面
6)单击上侧调整线并向外拖动至适当位置;对另一倾斜面进行同样的操作且形状大致相似。
7)单击前表面并单击【面分割】按钮,从列表框中选择25%重复两次该操作,拖动前平面法向箭头至适当位置形成如图5-35所示特征,运用同种方式对后表面进行编辑,单击【确定】按钮完成如图5-36所示自由式特征的创建。

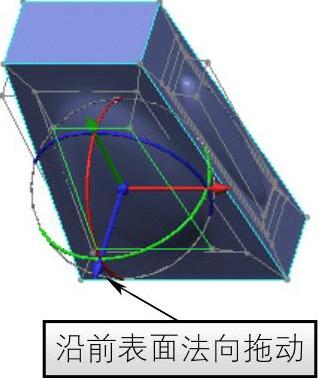

图5-35 调整前表面
图5-36 自由式特征
8)单击【模型】选项卡【工程】组中的【倒圆角】按钮打开【倒圆角】控制板,更改【集】选项卡中的圆角类型为【D1×D2圆锥】并输入圆角锐度为“0.40”。
9)单击如图5-37所示两棱边,在控制板中输入圆锥距离值分别为“70.00、90.00”并单击【应用】按钮。
10)对前、后表面棱边进行一般倒圆角,圆角半径为18,形成如图5-38所示圆角特征。

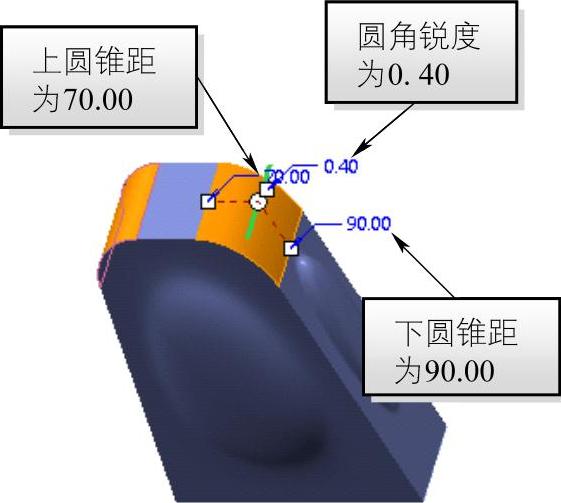

图5-37 圆锥倒圆角

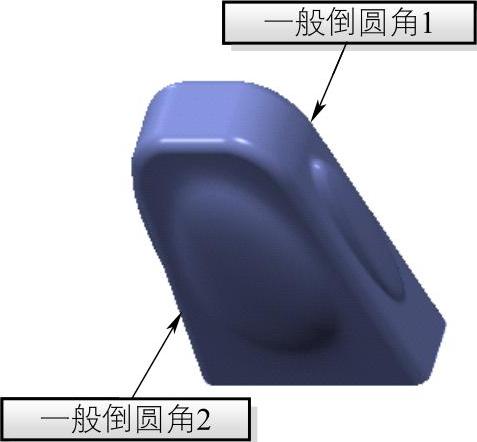

图5-38 一般倒圆角
11)单击【模型】选项卡【基准】组中的创建基准【平面】按钮打开【基准平面】对话框,单击【TOP】面并输入偏移距离为“333”。
12)运用【模型】选项卡【形状】组中的【混合】→【曲面】命令,创建如图5-39所示的混合曲面。
13)创建沿TOP面向上偏移370的基准平面【DTM4】;单击【拉伸】按钮打开【拉伸特征】控制板并选择【拉伸为曲面】选项,单击【DTM4】为草绘基准面,并在瓶口中心绘制边长为50的正六边形,输入拉伸距离为“80”,勾选【选项】选项卡中的【封闭端】复选框形成如图5-40所示拉伸曲面特征。
14)对瓶盖与瓶底进行一般倒圆角,单击【圆角】控制板中的【应用】按钮,完成如图5-41所示圆角特征的创建。

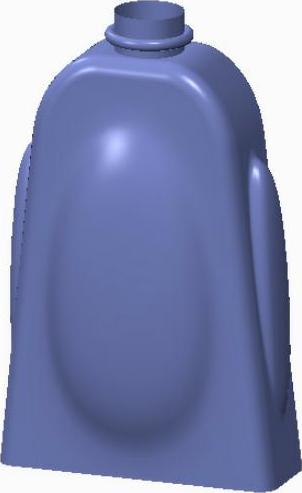

图5-39 混合曲面

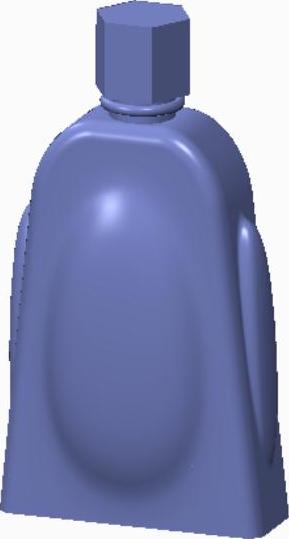

图5-40 拉伸曲面

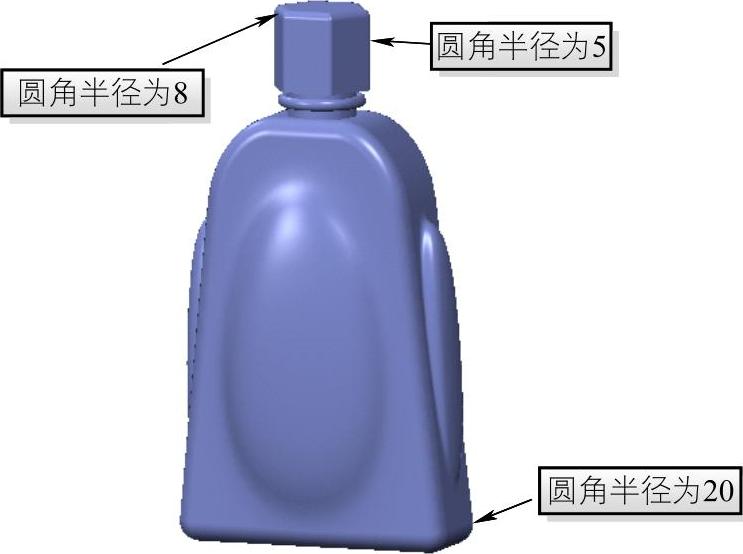

图5-41 倒圆角
