控制点和影响曲线的定义方式

【摘要】:控制点是位于同一方向的各条参照线上人为定义相对应的一组点,用来辅助控制混合面网格走向。2)单击控制板中,按住Ctrl键依次选取曲线1、2,如图5-16所示。图5-19 只有两点对齐图5-20 对齐方式不同影响曲线即通过该曲线的形状会对已形成的曲面产生干扰,达到更加逼真的效果,并且更符合设计要求。影响曲线的运用使曲面更加多样化、复杂化。创建影响曲线的具体步骤如下:打开源文件第5章∣5-1-4b.prt,空间曲线如图5-21所示。

控制点是位于同一方向的各条参照线上人为定义相对应的一组点(顶点或基准点),用来辅助控制混合面网格走向。当用于成形的参照线数量较少只能粗略描述曲面形状时,通过在某方向参照线上指定一组控制点就相当于在另一方向加入一条参照线,从而使形状控制更符合设计意图。定义控制点之前必须在绘图时添加基准点。为曲面添加和设置控制点的具体步骤如下:

打开源文件第5章∣5-1-4a.prt实例图形,如图5-15所示。

1)单击【模型】选项卡【曲面】组中的【边界混合】按钮978-7-111-43338-5-Chapter05-26.jpg,打开【边界混合】控制板。

2)单击控制板中【第一方向链收集器】978-7-111-43338-5-Chapter05-27.jpg,按住Ctrl键依次选取曲线1、2,如图5-16所示。


图5-15 相交异面曲线

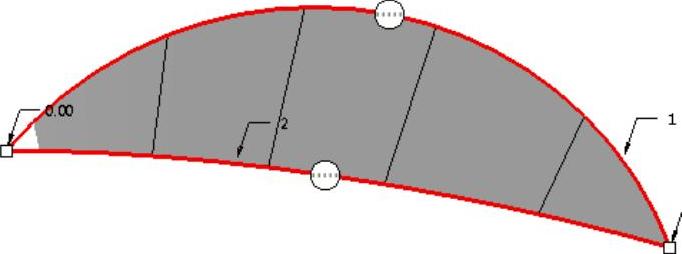

图5-16 依次选取曲线1、2

3)单击打开【控制点】选项卡,默认拟合方式,单击【控制点】区域使其处于激活状态如图5-17所示,分别选取曲线1、2上已定义的基准点如图5-18所示。

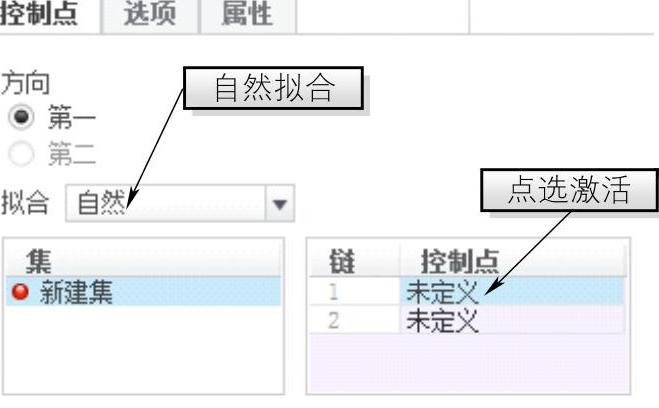

图5-17【控制点】选项卡

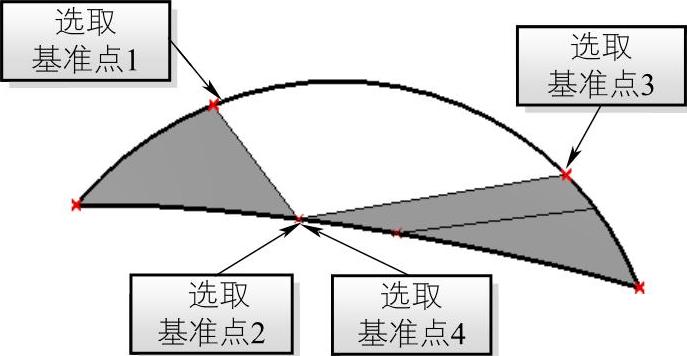

图5-18 基准点对齐

注:点与点的对齐数或者对齐方式不同,则效果图也会不同,如图5-19和图5-20所示。


图5-19 只有两点对齐


图5-20 对齐方式不同

影响曲线即通过该曲线的形状会对已形成的曲面产生干扰,达到更加逼真的效果,并且更符合设计要求。影响曲线的运用使曲面更加多样化、复杂化。创建影响曲线的具体步骤如下:

打开源文件第5章∣5-1-4b.prt,空间曲线如图5-21所示。

1)单击【模型】选项卡【曲面】组中的【边界混合】按钮978-7-111-43338-5-Chapter05-34.jpg,打开【边界混合】控制板。

2)单击控制板中【第一方向链收集器】978-7-111-43338-5-Chapter05-35.jpg,按住Ctrl键依次选取曲线1、2、3,如图5-22所示。


图5-21 四条异面曲线

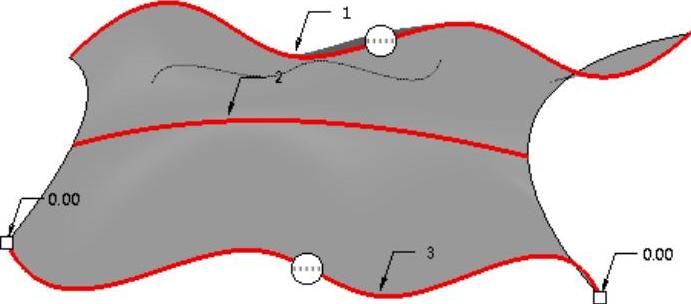

图5-22 依次选取曲线1、2、3

3)单击打开【选项】选项卡,在【影响曲线】框中单击以激活该选项如图5-23所示,选择所需的影响曲线如图5-24所示,并在【选项】选项卡【在方向上的曲面片】中输入第一方向为“12”和第二方向为“12”(即影响曲线对曲面的影响程度)。

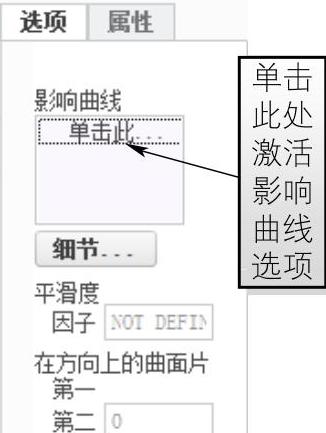

图5-23 激活选项

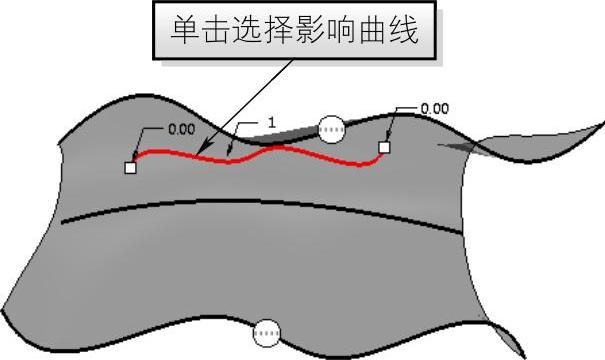

图5-24 选择影响曲线

注1:【选项】选项卡中的【在方向上的曲面片】,其曲面片值越大,该曲线对曲面的影响越大,即通过该处的曲面形状更接近该影响曲线的形状。

注2:在添加多条影响曲线时可单击【细节】打开【链】选项卡,以便于观察。
