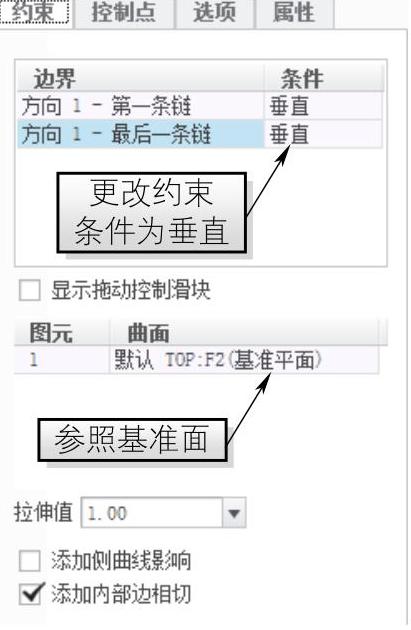

【摘要】：在选项卡中含有4种边界约束条件。若面组边界由多段组成，则必须为每段边界确定一个垂直参照。设置边界约束条件的具体操作方法与步骤如下：打开源文件第5章∣5-1-3.prt，实例如图5-11所示。3）在模型树中右击，单击右键快捷菜单中的选项，重新打开控制板；打开选项卡修改条件为，如图5-14所示，，单击按钮，使镜像曲面交接处形成光滑过渡。

在【约束】选项卡中含有4种边界约束条件。

➢ 【自由】：边界混合面组形状不受相邻面影响，仅由自身因素决定。

➢ 【切线】：边界混合面组沿其边界处保持与相邻面相切，面组边界需落在相邻参照面上。若面组边界由多段组成，则必须为每段边界确定一个相切参照；若为两方向边界混合，设置【切线】条件前应使另一方向所有参照线也与相邻（切）参照面相切。

➢ 【曲率】：边界混合面组沿其边界处保持与相邻面相切且该处曲率与相邻参照面相等，面组边界需落在相邻参照面上。设置某方向首、末参照线处曲率连续时，要求该方向所有参照线皆由单段如一段直线、一段圆弧或一段样条线构成；若为两方向边界混合，设置【曲率】条件前应使另一方向所有参照线也与相邻参照面曲率连续。

➢ 【垂直】：边界混合面组沿其边界处保持与相邻面垂直，面组边界需落在相邻参照面上。若面组边界由多段组成，则必须为每段边界确定一个垂直参照。

设置边界约束条件的具体操作方法与步骤如下：

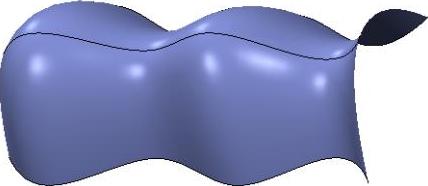

打开源文件第5章∣5-1-3.prt，实例如图5-11所示。

1）在模型树中选择【边界混合1】，如图5-12所示，使曲面处于被选中状态，此时【镜像】命令处于激活状态。

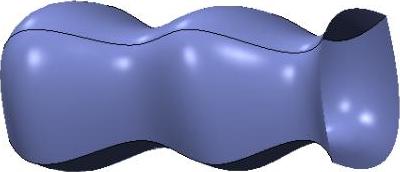

2）单击【模型】选项卡【编辑】组中的【镜像】按钮，选择【TOP】面为镜像平面，单击【应用】按钮完成如图5-13所示镜像特征的创建（由图可以看出在两曲面的交界处并非光滑过度，所以要对其进行修改）。
