如何优化饮水机外观？

2023-06-19 理论教育版权反馈

【摘要】：修饰饮水机主要是对饮水机模型进行适当的编辑，例如对模型外边缘处进行倒圆角使其形成光滑过渡。对饮水机模型添加一定的渲染，可以使模型更加具有真实感。1）对饮水机进行倒角，倒角大小可根据视觉效果进行调节，如图4-181所示；模型树中显示内容如图4-182所示。3）单击中材质球，鼠标指针变成刷子形式，按住Ctrl键并选择一开关按片以及边缘处一指示灯，按鼠标中键确定。图4-185 参数设置图4-186 饮水机

修饰饮水机主要是对饮水机模型进行适当的编辑，例如对模型外边缘处进行倒圆角使其形成光滑过渡。对饮水机模型添加一定的渲染，可以使模型更加具有真实感。

1）对饮水机进行倒角，倒角大小可根据视觉效果进行调节（以后章节会对倒角进行详细讲解），如图4-181所示；模型树中显示内容如图4-182所示。

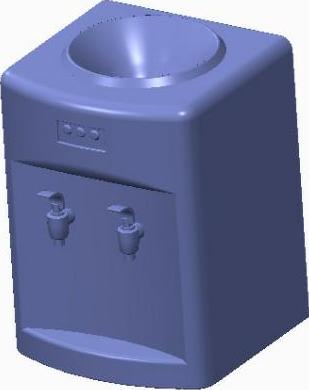

图4-181 倒角操作

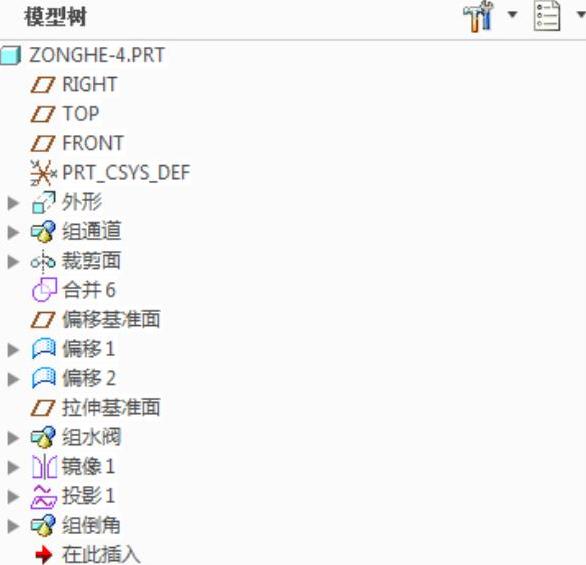

图4-182 总模型树

2）执行【视图】选项卡中的【外观库】→【外观编辑器】命令，打开如图4-183所示的【外观编辑器】对话框，从中选择材质并对曲面进行渲染。

3）单击【我的外观】中【ptc-painted-green】材质球，鼠标指针变成刷子形式，按住Ctrl键并选择一开关按片以及边缘处一指示灯，按鼠标中键确定。

4）单击【我的外观】中【ptc-painted-red】材质球，按住Ctrl键并选择另一开关按片和中间指示灯，按鼠标中键将其渲染为红色。

5）再次打开【外观编辑器】对话框并从【我的外观】选项组中单击【ptc-painted-yellow】材质球，单击剩余的指示灯将其渲染为黄色。

6）运用【外观编辑器】对话框并从【我的外观】选项组中单击【ptc-ceramic】材质球渲染余下的所有特征。

7）单击【外观编辑器】对话框中的【编辑模型外观】选项，打开如图4-184所示的【模型外观编辑器】对话框。

8）单击【模型】选项栏中的【ptc-ceramic】材质球，并在【模型外观编辑器】对话框下侧对其属性进行详细设置，如图4-185所示。

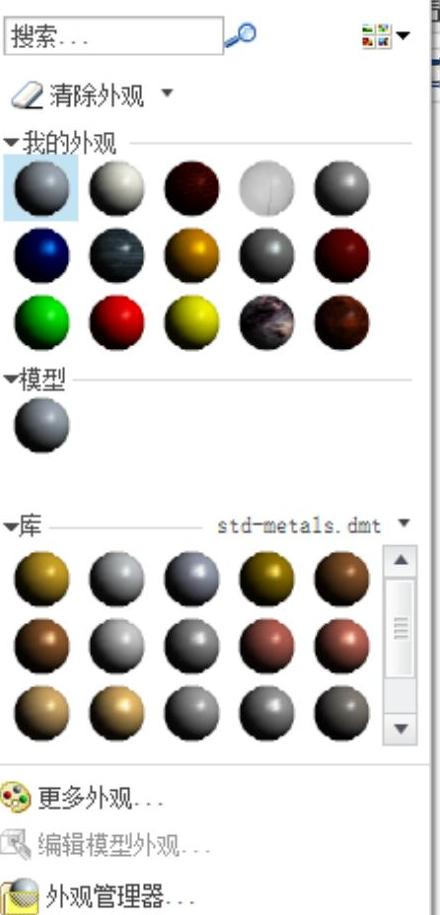

图4-183 【外观编辑器】对话框

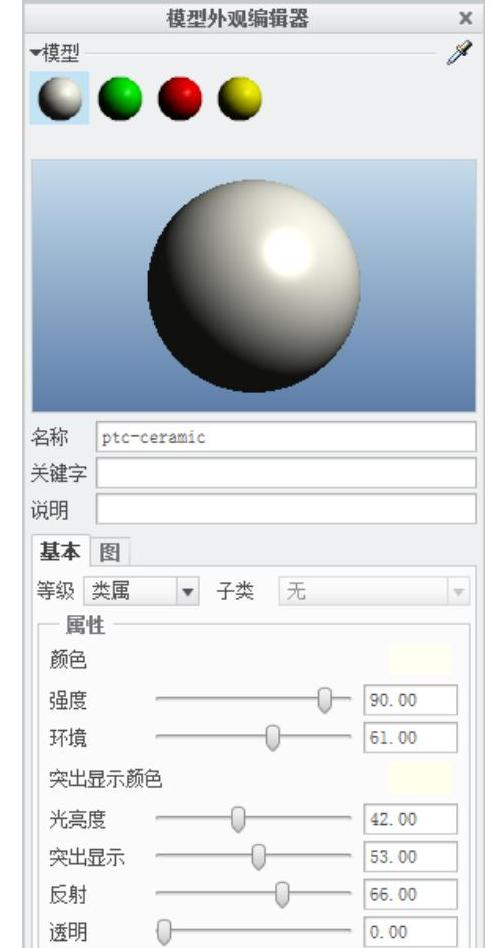

图4-184 【模型外观编辑器】对话框

9）单击该对话框中的【关闭】按钮，然后单击上步设置的外观颜色并在绘图界面中选择外形对其进行渲染，按鼠标中键确认，得到如图4-186所示特征。

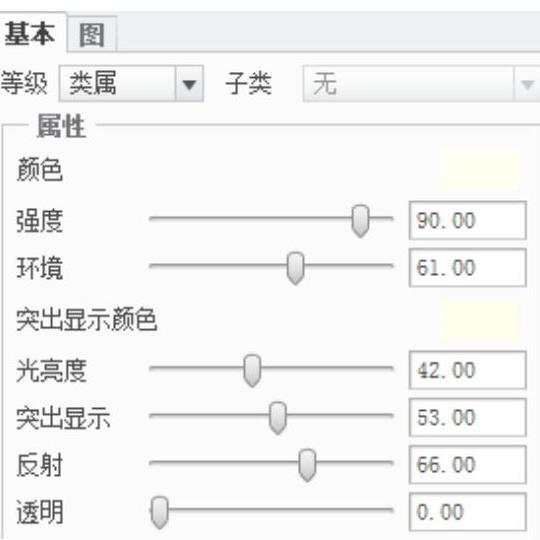

图4-185 参数设置

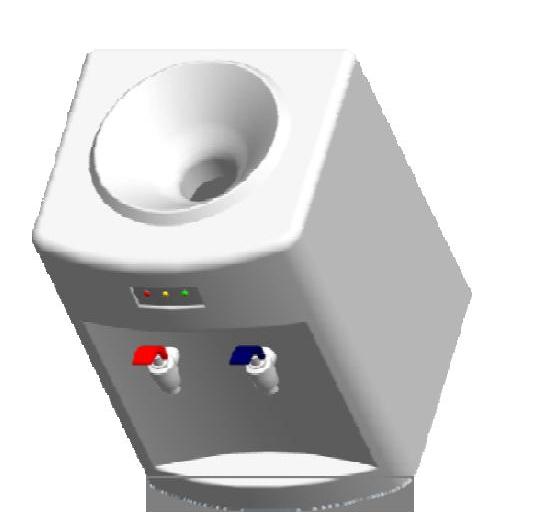

图4-186 饮水机
