1）以【FRONT】面为参照平面创建向凹口方向偏移110的基准平面，如图4-167所示，在模型树中右击该基准面重命名为【拉伸基准面】。

2）以【拉伸基准面】为参考平面绘制拉伸截面，如图4-168所示，拉伸深度为70，方向沿曲面向外，并将其命名为【导水管】。

3）在【导水管】顶端边线处创建基准平面，如图4-169所示，在模型树中右击该基准面，单击右键快捷菜单中的【重命名】选项，将其命名为【混合扫描轨迹基准面】。

4）单击【模型】选项卡【基准】组中的【点】按钮，系统将自动弹出【基准点】对话框，单击【导水管】顶端边线，在【基准点】对话框的【参考】栏中将约束条件改为【居中】，如图4-170所示，单击该对话框中的【确定】按钮，形成如图4-171所示的基准点特征。

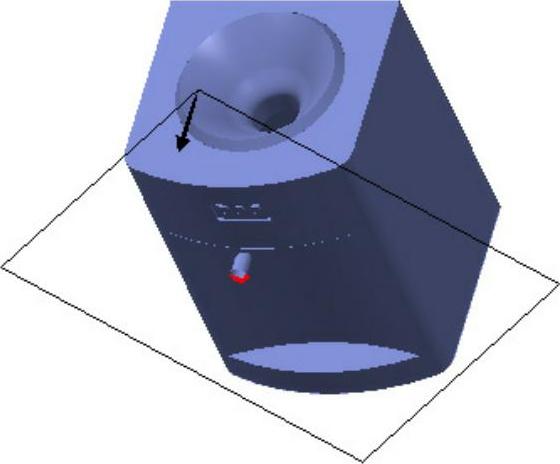

图4-167 创建【拉伸基准面】

图4-168 绘制拉伸截面图

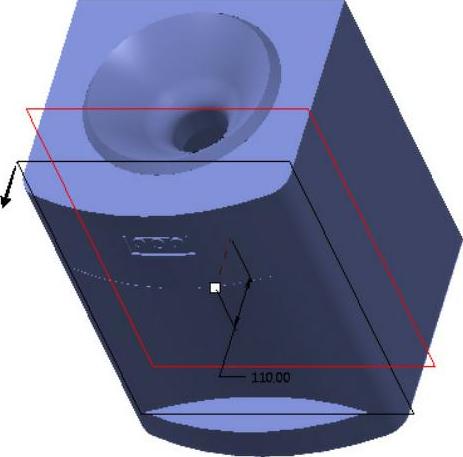

图4-169 混合扫描轨迹基准面

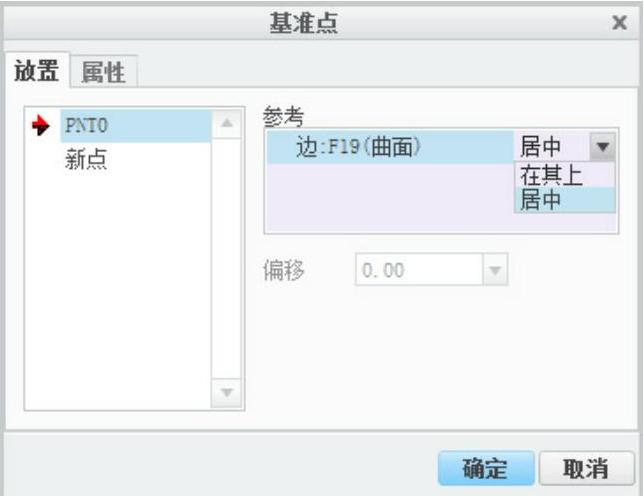

图4-170 【基准点】对话框

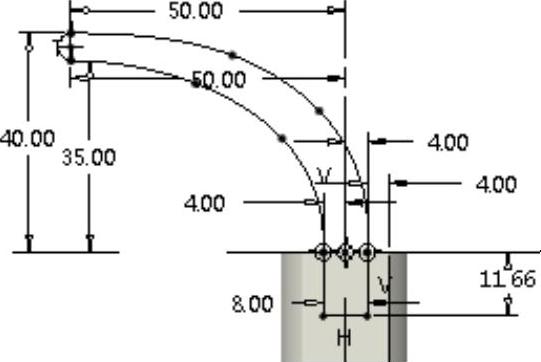

5）单击【参考】按钮，选择上步创建的基准点将其作为参考，关闭【参考】对话框，在刚创建的【扫描混合轨迹基准面】上绘制如图4-172所示的直线，并在图示位置打断，便于在打断点处绘制截面，更改名称为【扫描混合轨迹】。

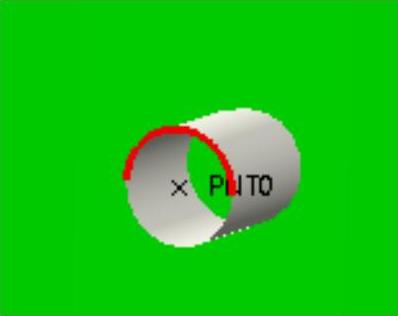

图4-171 基准点

图4-172 截面绘制点

6）运用【扫描混合】工具创建出水头，【截面1】到【截面7】是直径分别为“25、25、40、47、47、30和30”的圆形截面，其详细信息如图4-173所示，单击【选项】选项卡中的【封闭端点】选项，单击【应用】按钮完成扫描混合特征创建并命名为【阀门】，效果如图4-174所示。

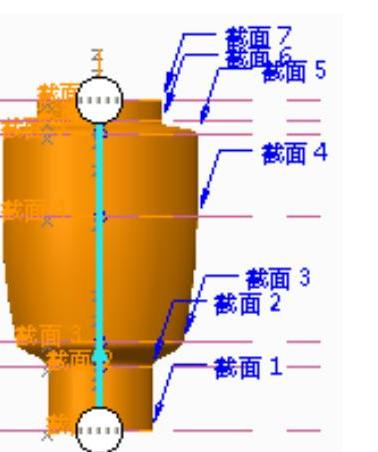

图4-173 混合扫描详细图

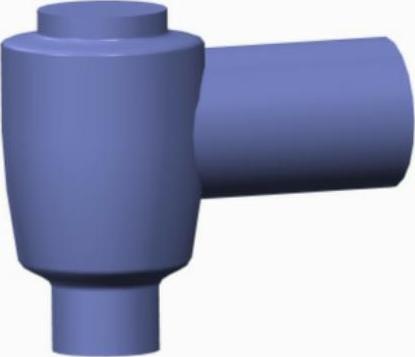

图4-174 混合扫描【阀门】

7）在【截面7】的上方绘制如图4-175所示图形，并且其圆心与混合扫描特征圆心重合，沿【截面7】向外拉伸20，如图4-176所示，命名为【连接杆】。

图4-175 拉伸截面图

图4-176 拉伸特征

8）在【连接杆】拉伸特征之上，创建位于两平面中间位置的基准平面，且与两平面平行，命名为【按片基准面】。

9）执行【拉伸】操作，选择【按片基准面】为基准平面，绘制如图4-177所示图形，使用【双侧拉伸】并输入深度为“35”，完成如图4-178所示双侧对称拉伸操作，然后命名为【开关按片】。

10）按住Shift键同时选择【阀门】和【开关按片】，右击然后单击【组】选项，右击已创建的组，在弹出的右键快捷菜单中单击【重命名】选项，将其命名为【水阀】（创建组便于下一步镜像）。

图4-177 拉伸截面

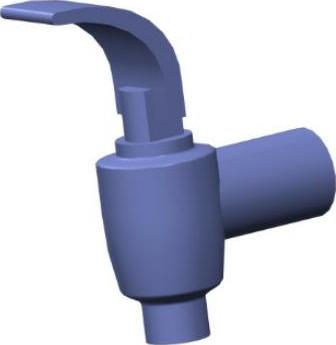

图4-178 创建开关按片

11）在模型树中单击【水阀】，然后单击【模型】选项卡【编辑】组中的【镜像】按钮，并选择【RIGHT】面为镜像平面，创建如图4-179所示的特征。

12）在模型树中，按住Shift键并全选本节所创建的所有特征，右击弹出快捷菜单，单击快捷菜单中的【组】选项，将所有特征合为一组并命名为【水阀】，本节所创建的详细特征如图4-180所示。

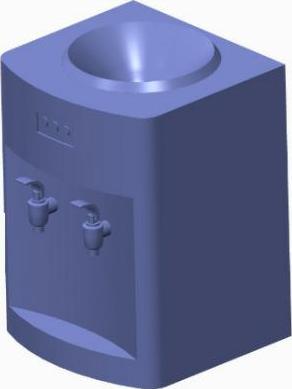

图4-179 镜像【水阀】

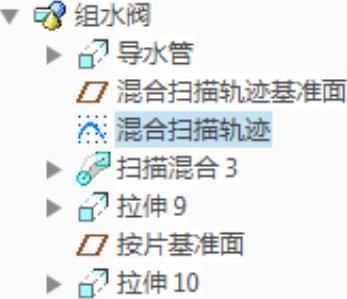

图4-180 本节模型树
