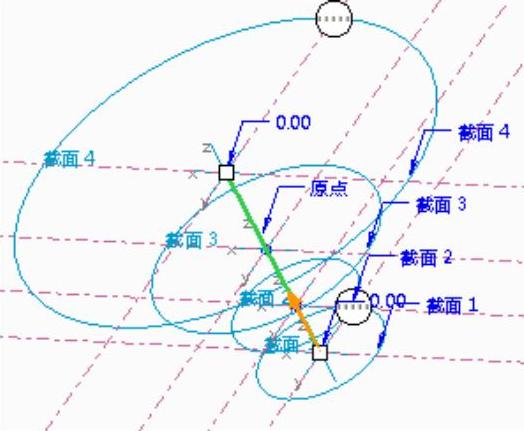

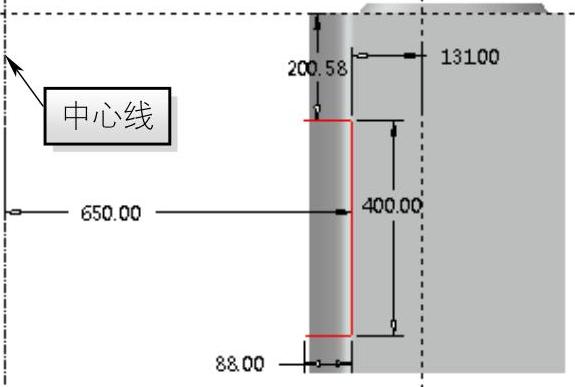

【摘要】：13）按Ctrl+D组合键，图形将以默认的标准方向视角显示模型，按照同样的方法分别创建和，截面插入点位置如图4-149所示，其扫描截面分别为直径180和330的圆形截面，详细信息如图4-150所示，单击按钮创建完成并命名为。图4-157 绘制旋转剖面与中心线图4-158 相交曲面19）按住Ctrl键在界面中同时选择上步创建的旋转曲面以及曲面，单击选项卡组中的按钮，单击按钮并运用特征按钮，创建如图4-159所示的合并特征。

1）单击【新建】按钮打开【新建】对话框，选择【零件】类型并输入名称为“zonghe-4”，如图4-135所示，取消【使用默认模板】选项，单击【确定】，出现如图4-136所示的【新文件选项】对话框，单击mmns_part_solid模板，单击【确定】。

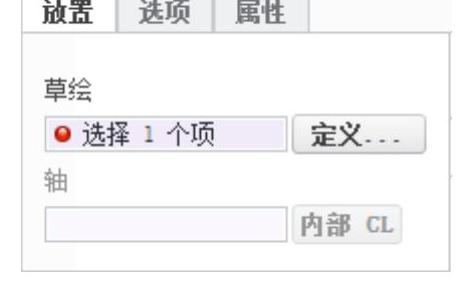

2）执行【拉伸】操作打开【拉伸特征】控制板，单击拉伸对象为【曲面】按钮；在拉伸控制板中单击【放置】→【定义】，弹出【草绘】对话框，选择【TOP】平面为草绘平面，单击【草绘】选项进入草绘界面。

3）单击如图4-137所示【快速设置栏】中的【草绘视图】按钮，使得草绘平面与屏幕平行，运用【直线】命令以及【圆弧】命令在草绘界面绘制如图4-138所示图形，单击【确定】按钮完成草绘（草图绘制方法请参考本书第3章内容）。

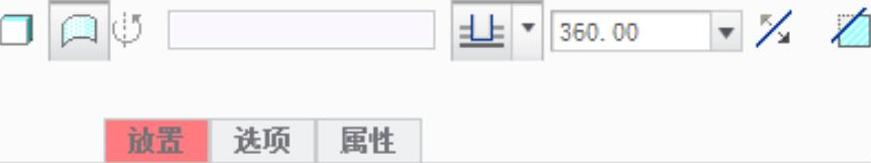

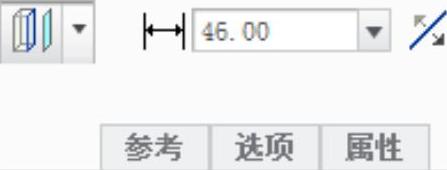

4）在控制板中输入拉伸深度为“670.00”并按Enter键，打开如图4-139所示的【选项】选项卡，勾选【封闭端】选项，形成如图4-140所示特征，单击【应用】按钮完成曲面的创建。

图4-135 【新建】对话框

图4-137 快速设置栏

图4-136 【新文件选项】对话框

图4-138 草绘图形

图4-139 【选项】选项卡

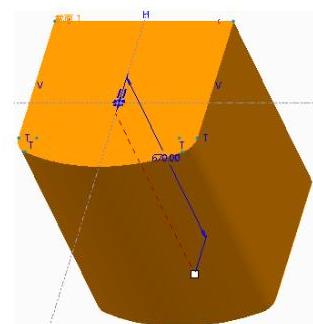

图4-140 拉伸封闭饮水机曲面

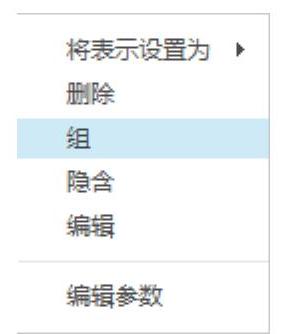

5）在模型树中选中刚刚创建的拉伸特征，右击弹出快捷菜单，从中选择【重命名】选项，输入新名称【外形】然后按Enter键。

6）再次执行【拉伸】操作，打开【拉伸特征】控制板，单击拉伸对象为【曲面】按钮；在拉伸控制板中单击【去除材料】按钮，选择上步创建的拉伸曲面作为切除对象。

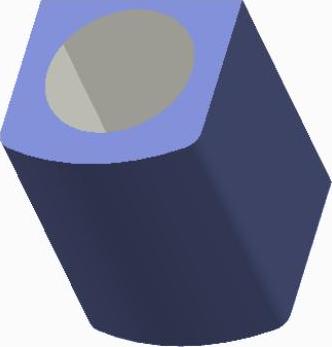

7）单击【放置】→【定义】并选择【TOP】面作为草绘平面，单击【快速设置栏】中的【草绘视图】按钮，使草绘平面与屏幕平行，在几何中心处绘制直径为360的圆，以切除如图4-141所示【外形】曲面上方的材料，单击【确定】按钮以及控制板中的【应用】按钮完成拉伸特征的创建，然后在模型树中修改名称为【通道1】，此时模型树如图4-142所示。

图4-141 拉伸曲面切除

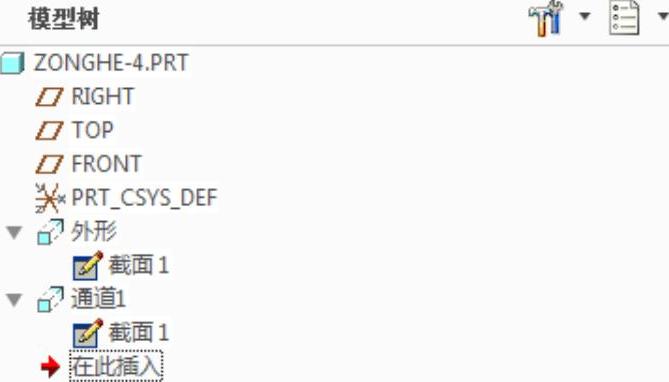

图4-142 步骤（1～4）模型树

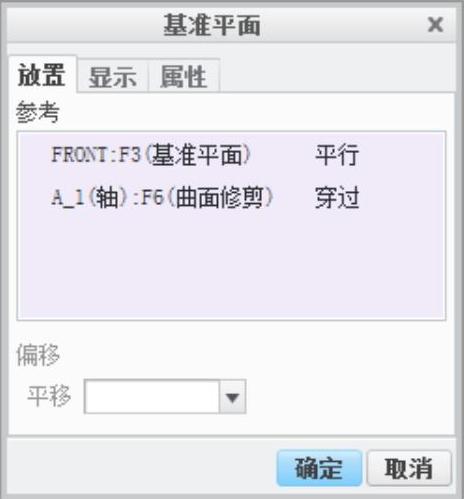

8）单击【模型】选项卡【基准】组中的【平面】按钮，创建出绘制扫描轨迹的平面，按住Ctrl键选取【FRONT】面以及【A-1】轴线，修改参考类型为【平行】，如图4-143所示，单击【确定】按钮完成偏移基准面的创建，如图4-144所示，修改名称为【扫描草绘平面】。

图4-143 平行参考

图4-144 扫描草绘平面

9）单击【模型】选项卡【基准】组中的【草绘】按钮，选取刚刚创建的【扫描草绘平面】作为草绘平面，单击【确定】按钮绘制如图4-145所示的图形，并将其命名为【扫描轨迹】。图中节点不能缺少，为后面创建扫描截面做准备。

10）单击【模型】选项卡【形状】组中的【扫描混合】按钮，系统将弹出【扫描混合】控制板，选择【曲面混合】按钮，打开如图4-146所示的【参考】选项卡，单击，激活【轨迹】栏并选择已绘制的【扫描轨迹】。

图4-145 扫描轨迹

图4-146 【参照】下拉列表

11）单击【截面】选项卡中的【草绘】按钮，如图4-147所示，进入草绘模式，系统默认在如图4-148所示的位置插入第一点，单击【快速设置栏】中的【草绘视图】按钮，在十字中心处绘制直径为100的圆形截面，单击【确定】按钮完成【截面1】的创建。

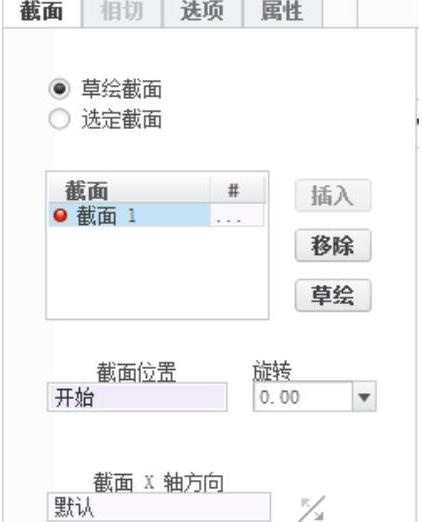

图4-147 【截面】选项卡

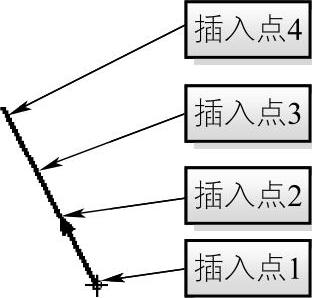

图4-148 插入点1

12）在【截面】选项卡中选择【插入】按钮，并选择扫描轨迹的插入点2；单击【草绘】按钮进入草图绘制界面，单击【快速设置栏】中的【草绘视图】按钮，使草绘平面与屏幕平行，运用【圆】命令在十字中心处绘制直径为100的圆，单击【确定】按钮完成【截面2】的创建（为了完全显示创建特征，以下步骤均对【外形】进行隐藏）。
