一般混合特征的创建方法及设计优化建议
【摘要】：图4-119 修改特征一般混合是三种混合特征中使用最灵活、功能最强的混合特征。图4-133 常规混合曲面图4-134 详细截面注1：一般混合曲面特征与旋转混合曲面特征存在相似之处，即必须具备截面和参照坐标系两个条件才能完成曲面的创建。注3：在本实例中有两个截面是相同的，因此可以创建一个草绘文件，并添加参照截面坐标系，那么在零件文件中创建一般混合曲面特征的过程中，可以很方便地调用之前创建的草绘截面，从而提高设计效率。
图4-119 修改特征
一般混合是三种混合特征中使用最灵活、功能最强的混合特征。参与混合的截面可沿相对坐标系的X、Y、Z轴旋转或者平移，其绘制的基本操作步骤同旋转混合的操作步骤相似。
一般混合特征各截面间无任何确定的相对位置关系，后一截面的位置是由前一截面分别绕该截面（前一截面）里新建参照坐标系的X、Y和Z轴旋转的角度，以及沿前一截面参照坐标系Z轴平移指定的距离（即两截面参照坐标系之间的距离）决定的（截面2绕截面1新建的坐标系旋转，截面3绕截面2新建的坐标系旋转，以此类推）。给定旋转角度后，截面通过各轴以右手法则旋转。创建一般混合曲面特征的具体方法与步骤如下：
1）单击【新建】按钮
选择【零件】类型并输入名称为“4-7-3”，取消【使用默认模板】选项，单击【确定】。在出现的新对话框中，选用mmns_part_solid模板，单击【确定】。
2）单击【模型】选项卡【形状】组中的【混合】→【曲面】选项，系统将自动弹出【混合选项】栏。

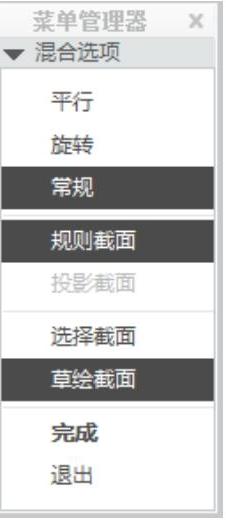

3）在【混合选项】栏中选择【常规】→【规则截面】→【草绘截面】→【完成】选项，如图4-120所示。

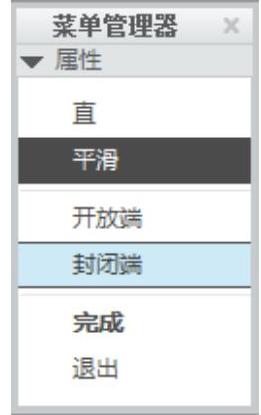

4）在弹出的【属性】栏中设置截面混合方式，选择【平滑】→【封闭端】→【完成】选项，如图4-121所示。
5）系统将弹出如图4-122所示的【设置草绘平面】栏，选择【TOP】面为草绘基准面，遵守【菜单管理器】中弹出的如图4-123所示的【方向】默认设置。

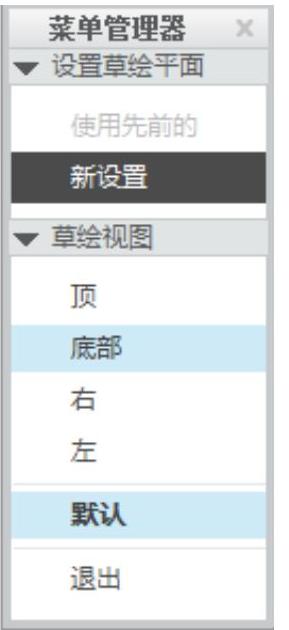

6）单击【确定】按钮打开如图4-124所示的【草绘视图】栏，单击【默认】选项进入草绘界面。
7）单击【快速设置栏】中的【草绘视图】按钮
，以定向草绘平面与屏幕平行，单击【草绘】组中的【坐标系】按钮
，添加局部坐标系。

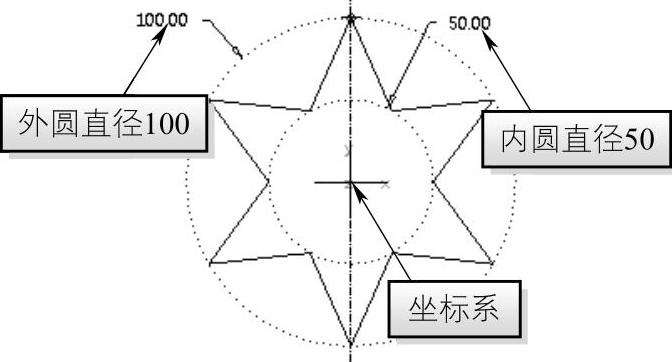

8）绘制混合曲面特征的截面1并修改尺寸，如图4-125所示。其具体绘制方法为：单击【草绘】组中的【调色板】按钮
，打开【草绘器调色板】对话框，从【星形】复选框中选择六角星并拖入草绘界面，利用【重合】约束单击六角星中心点以及坐标系中心点使其重合，双击尺寸值调整图形外圆直径为“80.00”，内圆直径为“40.00”，单击【确定】按钮
完成截面1的创建。
图4-120 【混合选项】栏
图4-121 【属性】栏

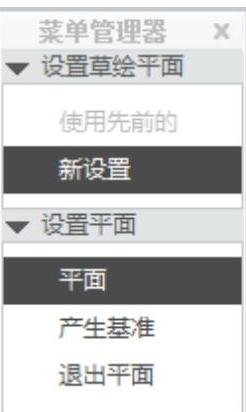

图4-122 【设置草绘平面】栏

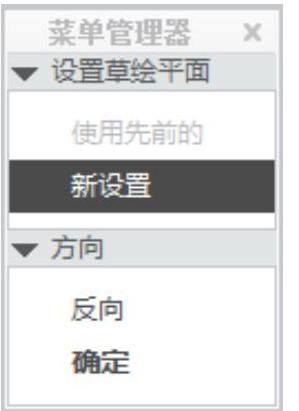

图4-123 【方向】栏
图4-124 【草绘视图】栏
图4-125 绘制截面1

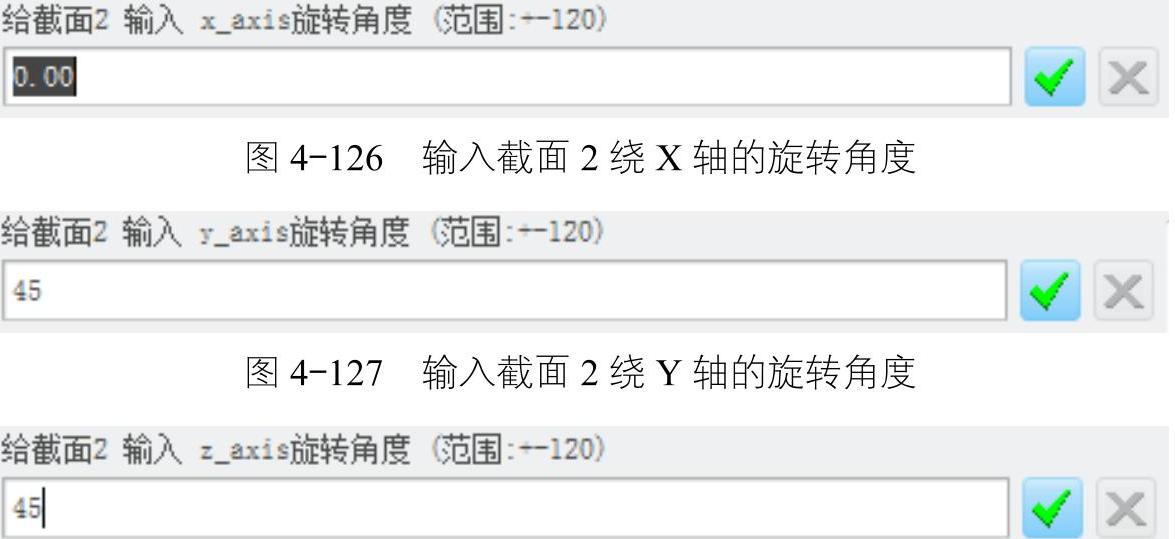

9）按系统提示依次输入截面2沿相对坐标系X、Y、Z三方向旋转的角度；输入截面2绕X轴的旋转角度为“0.00°”，如图4-126所示，单击【确定】按钮
。
10）输入截面2绕Y轴的旋转角度为“45°”，如图4-127所示，单击【确定】按钮
。
11）输入截面2绕Z轴的旋转角度为“45°”，如图4-128所示，单击【确定】按钮
。
图4-128 输入截面2绕Z轴的旋转角度
12）单击【草绘】组中的【坐标系】按钮
，添加局部坐标系，运用绘制截面1的方法绘制截面2，并确保六边形中心与参照坐标系重合，如图4-129所示；单击【确定】按钮
完成截面2的创建。
13）系统将弹出如图4-130所示的【询问】对话框，询问是否继续下一个截面，单击【是】选项。
图4-129 绘制截面2
图4-130 询问对话框
14）输入截面3绕X、Y、Z轴的旋转角度分别为“0°、45°、45°”。
15）绘制与截面1相同的图形并在中心创建参照坐标系，调整起始点位置与截面1相同，单击【确定】按钮
完成截面3的创建。
16）系统将再次弹出【询问】对话框，询问是否继续下一个截面，单击【否】选项。

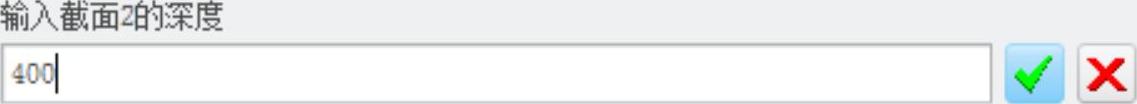

17）出现输入截面深度对话框后，输入截面2的深度为“400”，如图4-131所示，单击【确定】按钮
。
图4-131 输入截面2的深度

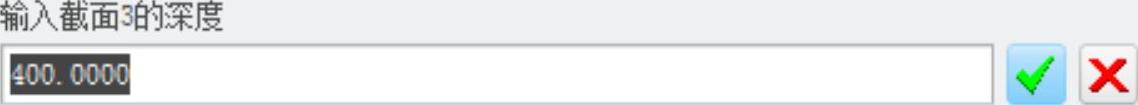

18）输入截面3的深度为“400.0000”，如图4-132所示，单击【确定】按钮
。
图4-132 输入截面3的深度

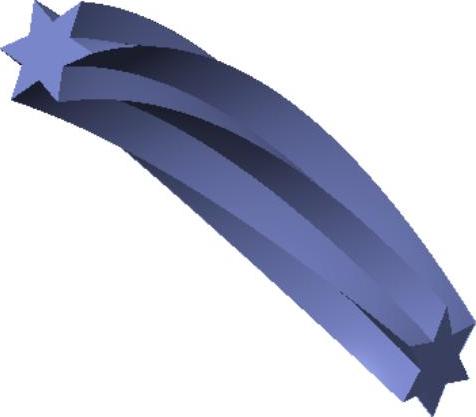

19）单击【曲面】对话框中的【确定】按钮，完成如图4-133所示常规混合曲面的创建，其详细截面如图4-134所示。
图4-133 常规混合曲面
图4-134 详细截面
注1：一般混合曲面特征与旋转混合曲面特征存在相似之处，即必须具备截面和参照坐标系两个条件才能完成曲面的创建。
注2：绘制截面时一定要注意截面起始点的位置，起始点位置不同则形成的混合曲面也不相同。设置起始点的方法为：选中要设为起始点的端点，右击弹出快捷菜单，从中选择【起点】；若改变起始点的方向用同种方法即可，或者运用【设置】→【特征工具】→【起点】选项。
注3：在本实例中有两个截面是相同的，因此可以创建一个草绘文件（.sec），并添加参照截面坐标系，那么在零件文件中创建一般混合曲面特征的过程中，可以很方便地调用之前创建的草绘截面，从而提高设计效率。
