平行混合是混合特征中最简单的方法，平行混合中所有的截面都相互平行，所有的截面都在同一窗口中绘制，截面绘制完毕后指定截面的距离即可。平行混合又分为规则截面和投影截面两种。在规则截面间创建平行混合特征的具体操作步骤如下：

1）单击【新建】按钮选择【零件】类型并输入名称为“4-7-1A”，取消【使用默认模板】选项，单击【确定】；在出现的新对话框中，选用mmns_part_solid模板，单击【确定】。

2）单击【模型】选项卡【形状】组中的【混合】→【曲面】选项，系统将自动弹出【混合选项】对话框。

3）在弹出的【混合选项】对话框中选择【平行】→【规则截面】→【草绘截面】→【完成】选项，系统将弹出如图4-84所示的【曲面】对话框以及【属性】对话框。

4）在弹出的【属性】对话框中确定截面混合的方式为【直】→【开放端】→【完成】，如图4-85所示。

图4-84 【曲面】对话框

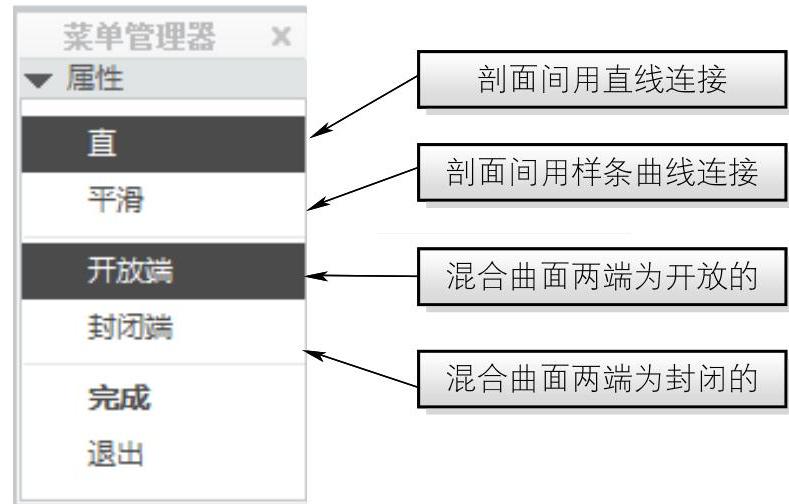

图4-85 【属性】对话框

5）系统自动弹出如图4-86所示【设置】对话框，在【设置】对话框中选择【新设置】→【平面】，然后选择【TOP】平面为草绘基准面，在原对话框中弹出如图4-87所示的【方向】栏，单击【确定】按钮打开【草绘视图】栏，如图4-88所示，单击【默认】选项进入草绘界面。

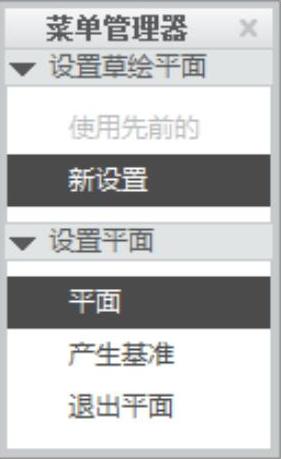

图4-86 【设置】对话框

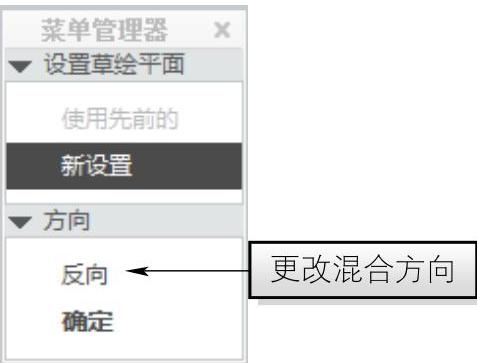

图4-87 【方向】栏

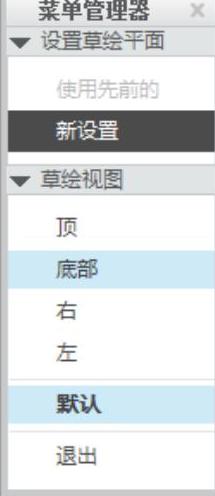

图4-88 【草绘视图】栏

6）单击【快速设置栏】中的【草绘视图】按钮，使草绘平面与屏幕平行，运用【草绘】组中的【拐角矩形】命令以及【对称】约束绘制截面1，并调整起始点的位置，如图4-89所示（运用【对称】约束时必须有中心线）。

7）在绘图窗口单击右键，单击弹出快捷菜单中的【切换截面】选项或者单击【设置】→【特征工具】→【切换截面】选项，绘制的第1个截面颜色将变淡，此时绘制截面2并运用【分割】命令将圆分解为四个图元，使之与截面1具有相同图元数，修改直径尺寸并观察或调整起始点的位置，如图4-90所示。

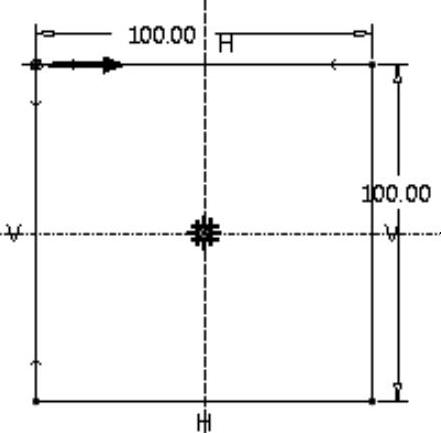

图4-89 截面1

图4-90 截面2

8）绘制截面3，操作步骤与7）相同，标注尺寸，并观察或调整起始点的位置，如图4-91所示。

9）单击【草绘】选项卡中的【确定】按钮即可完成混合截面的绘制。若要重新回到截面1进行修改，可单击右键快捷菜单中【切换截面】选项两次即可，截面1以加亮显示，如图4-92所示。

10）在系统弹出如图4-93所示的【深度】对话框中的【深度】栏中选择【盲孔】→【完成】；弹出【截面深度】菜单，然后设置相邻截面间的距离，在如图4-94所示【截面2输入框】中输入深度为“80”并单击【确定】按钮，在如图4-95所示的【截面3输入框】中输入深度为“150”并确定。

11）单击【模型】选项卡中的【预览】按钮，观察混合后的结果；单击【模型】选项卡中的【确定】按钮，完成混合特征的创建，如图4-96所示。

图4-91 截面3

图4-92 切换截面

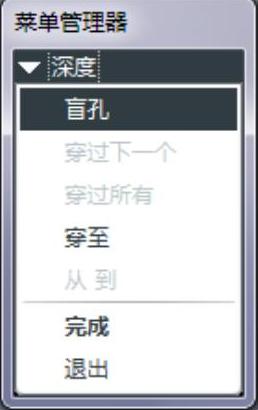

图4-93 【深度】对话框

图4-94 输入截面2的深度

图4-95 输入截面3的深度

图4-96 直线连接的平行混合曲面

从图4-96中可以看出，所有的棱边均为直线，且为开放口，即在【菜单管理器】中的【属性】栏中的【直】→【开放端】选项。现在对原图进行修改使其截面之间光滑过度，且为封闭图形。

1）打开上述4-7-1A.prt源文件，在模型树中的【曲面标识40】上右击选择【编辑定义】，系统将弹出【曲面】对话框。

2）在需要修改的特征【属性】上双击，显示【菜单管理器】对话框并从中选择【平滑】→【封闭端】→【完成】选项，如图4-97所示。

3）单击【确定】按钮完成操作，如图4-98所示。

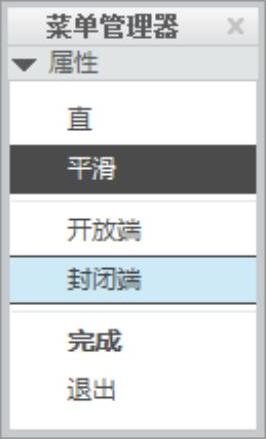

图4-97 【菜单管理器】对话框

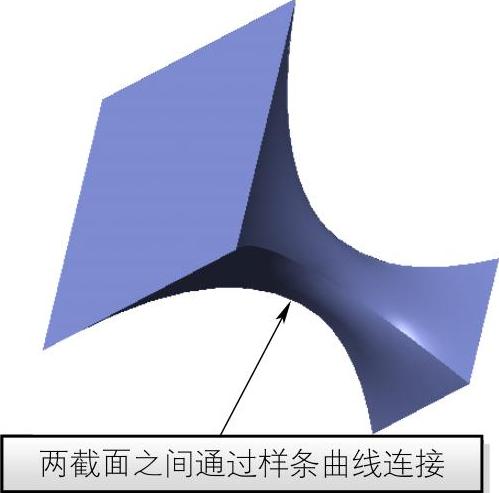

图4-98 样条曲线连接的平行混合曲面

注：混合时图元数必须相等，如果不等系统会显示语句；但是若截面上只有一个点，点的图元数与截面图元数是默认相等的，所以点不需要做任何处理。

在投影截面间创建平行混合特征的一般步骤为：先要画一个实体（要含有两个面），分别在不同的剖面上创建截面，然后选择实体的两个面让两截面确定投影方向，即可形成该特征的创建。其详细操作步骤与技巧如下：

打开源文件第4章│4-7-1B.prt，实例如图4-99所示。

1）单击【模型】选项卡【形状】组中的【混合】→【曲面】选项，系统将自动弹出【菜单管理器】对话框。

2）在弹出的【混合选项】对话框中选择【平行】→【投影截面】→【草绘截面】→【完成】选项，如图4-100所示，系统将弹出【曲面】对话框和【属性】栏。

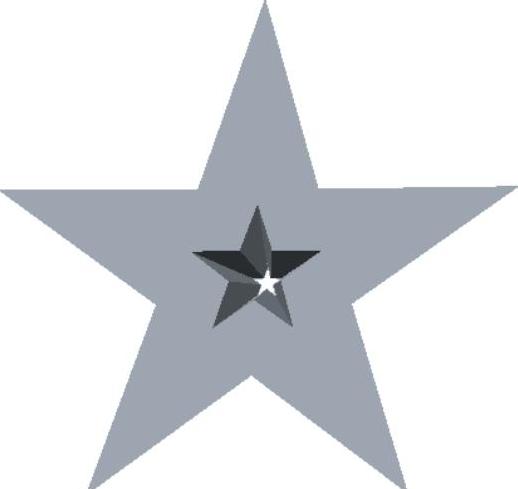

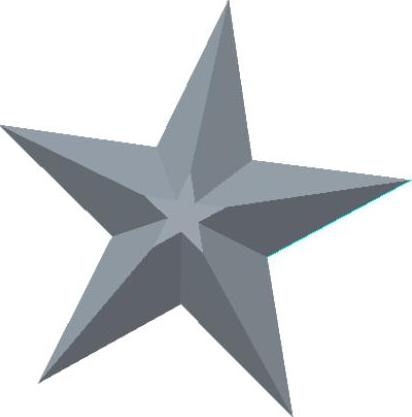

图4-99 实例图形

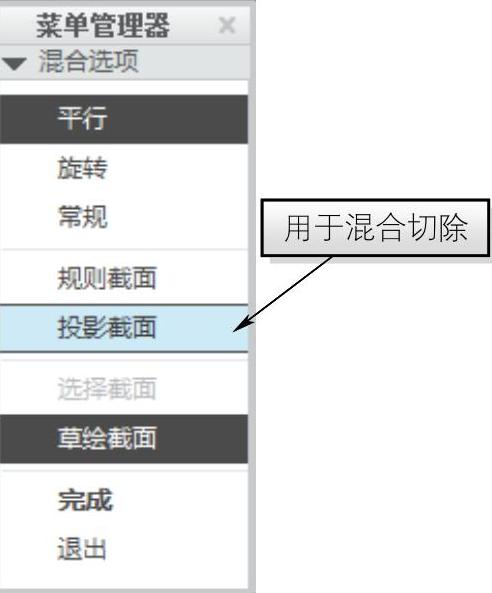

图4-100【混合选项】对话框

3）在弹出的【属性】栏中设置截面混合方式为【开放端】→【完成】，如图4-101所示。

4）系统自动弹出【设置】对话框，从中选择【新设置】→【平面】，然后选择五角星最大平面为草绘平面，在【菜单管理器】弹出的【方向】栏中单击【确定】按钮，打开【草绘视图】栏，单击【默认】选项进入草绘界面。

5）系统弹出如图4-102所示的【参考】对话框，执行【快速设置栏】中的【草绘视图】命令，并单击五角星边缘线作为参考。

图4-101 【属性】选项

图4-102 【参考】对话框

6）单击【草绘】组中的【调色板】按钮，打开【草绘器调色板】对话框，从【星形】复选框中选择五角形，利用重合约束将五边形中心点与几何中心点重合，并调整图形尺寸内圆直径为8，外圆直径为20，如图4-103所示。

7）在绘图窗口单击右键，在弹出的快捷菜单中单击【切换截面】选项，绘制的截面1颜色将变淡，在截面2中绘制与截面1相同的截面，即复制截面1并缩小为0.2倍，如图4-104所示。

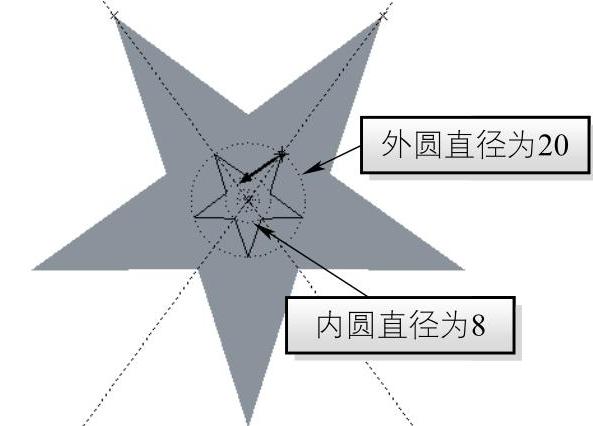

图4-103 截面1

图4-104 截面2

8）单击【草绘】组中的按钮即可完成混合截面的绘制。【信息栏】会出现的提示信息，系统将弹出如图4-105所示的【选择】曲面对话框，单击如图4-106所示的五角星底面作为混合截面的起始基准面，即截面1所在平面。

图4-105 【选择】对话框

图4-106 选取第一曲面

9）按住Ctrl键同时单击选择如图4-107所示的五角星顶面作为混合截面的终止基准面即截面2所在平面，单击【确定】按钮完成操作，形成如图4-108所示图形。

图4-107 选取第二曲面

图4-108 投影切除内部结构

注：绘制投影截面时两个截面的起始点位置必须一致；在时，选取曲面的方向必须符合【曲面】对话框中的方向，可从中双击如图4-109【曲面】对话框【方向】栏来确定其方向，红色表示正向，灰色表示反向，如图4-110所示。

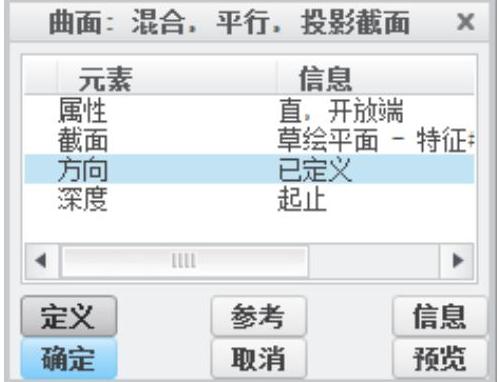

图4-109 双击方向栏

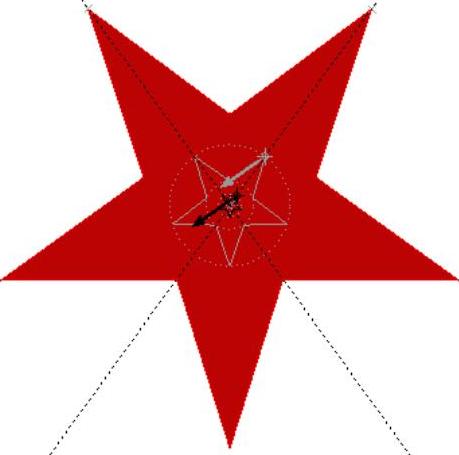

图4-110 显示投影方向
