在曲面的设计过程中,截面的形状、尺寸大小和截面方向在很多情况下是变化的。扫描特征虽然帮助设计者解决了截面方向变化的问题,但不能解决截面的形状变化和尺寸大小变化的问题。Creo给我们提供了一个很好的工具来解决这个问题,这就是混合曲面特征。
由数个不同形状的截面沿定义的方向混合形成曲面的特征称为混合曲面特征。一个混合特征至少由两个混合截面组成,Creo将这些混合截面在其边缘处用过渡曲面连接形成一个连续特征。按混合方式的不同,可将混合特征分为三种形式:平行混合、旋转混合和一般混合。
在使用混合特征设计曲面时,若在系统弹出的【混合选项】对话框中选择混合的方式以及截面的绘制形式不同,所形成的曲面也不尽相同。单击【模型】选项卡【形状】组中的【混合】→【曲面】选项,打开如图4-83所示的【混合选项】对话框。其中各选项的具体含义如下:
➢ 【平行】:选择此项为平行混合方式,所有截面相互平行,即所有混合截面都位于截面草绘中的多个平行平面上。

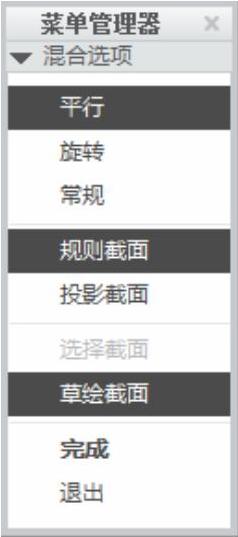

图4-83 【混合选项】对话框
当绘制完成一个混合截面时,需要在空白处右击选择【切换截面】选项以切换到另一个截面的绘制状态。
➢ 【旋转】:选择此项为旋转混合方式,截面绕Y轴旋转,最大角度可达120°,每个截面都单独草绘并用截面坐标对齐。
➢ 【常规】:选择此项为一般混合方式,截面可沿X、Y、Z轴旋转或平移。
➢ 【规则截面】:以草绘平面所绘制的面,或由现有零件选取的面为混合截面。
➢ 【投影截面】:以草绘平面所绘制的面,或选择现有零件在投影后所得的面作为混合截面。
➢ 【选取截面】:选择已有的截面作为混合截面。
➢ 【草绘截面】:在草绘图中绘制混合截面。
注1:在建立混合特征时,无论采用何种混合形式,所有的混合截面必须具有相同数量的边即图元相等。若数量不同,可通过如下方式解决:①使用【草绘】组中的【分割】命令将截面图形分割为同等图元数;②利用【混合顶点】命令(单击菜单【草绘】→【特征工具】→【混合顶点】选项)指定草绘截面的1个点作为一条边,直到边数相等为止。
注2:在绘制特征截面时应注意,截面起始点的位置不同,混合后的结果会有所不同。截面的起始点就是截面绘制完成后,截面中出现的箭头位置,通过右键菜单中的【起始点】选项,可以更改起始点的位置和方向。
