如何实现可变螺距扫描？

2023-06-19 理论教育版权反馈

【摘要】：2）单击选项卡组中的按钮打开控制板。注1：绘制螺旋扫描轮廓线时需注意以下两点：必须绘制中心线，该中心线将作为螺旋扫描的旋转轴，并且旋转轴与扫引轨迹的距离直接反映了螺旋特征的粗细状态。扫引轨迹必须为开放截面，且扫引轨迹任意点的切线不能与中心线垂直，否则会导致螺旋扫描创建失败。图4-56 图形中显示图4-57 可变螺距扫描注2：绘制螺旋扫描截面时应注意截面需要绘制在两条正交的中心线处，该处为扫引轨迹的起始点。

可变螺距扫描即在扫描过程中螺距可沿轴向发生变化，螺距大小可人为调整，螺旋线之间的距离由螺距图形控制。打开【间距】选项卡并单击【添加尺寸】字样以添加螺距值，输入螺距发生改变的位置。

1）单击【新建】按钮选择【零件】类型并输入名称为“4-5-2”，取消【使用默认模板】选项，单击【确定】；在弹出的新对话框中，选用mmns_part_solid模板，单击【确定】。

2）单击【模型】选项卡【形状】组中的【螺旋扫描】按钮打开【螺旋扫描】控制板。

3）单击扫描类型为【曲面】按钮，打开【参考】选项卡并单击【定义】按钮，弹出【草绘】对话框。

4）选取【FRONT】平面为草绘基准面（即旋转轴所在的面），单击【草绘】按钮进入草绘界面，并单击【快速设置栏】中的【草绘视图】按钮，调整草绘基准面使其与屏幕平行。

5）运用【基准】组中的【中心线】按钮以及【草绘】组中的【弧】按钮，绘制如图4-54所示的旋转中心线和螺旋扫描轮廓（即沿轴方向的旋转位移），单击【确定】按钮完成扫描截面的绘制。

6）打开【间距】选项卡，单击【添加间距】字样以添加可变螺距扫描特征，具体添加的间距及其位置如图4-55所示，其在图形中的详细信息如图4-56所示。

图4-54 扫引轨迹和旋转中心线

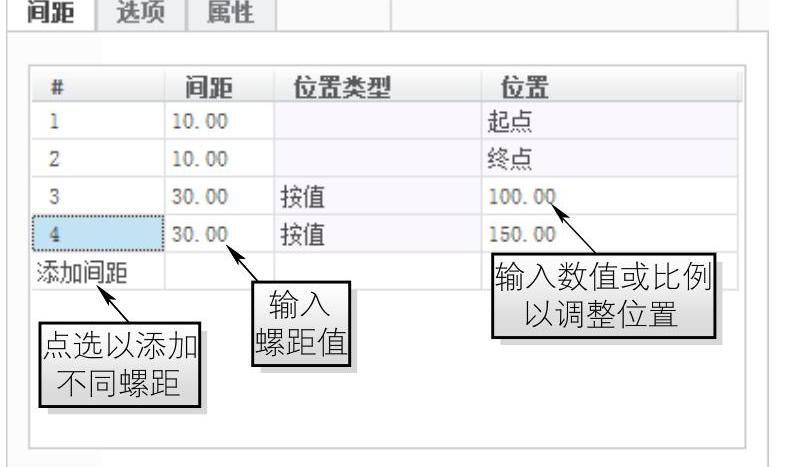

图4-55 【间距】选项卡

7）单击【螺旋扫描】控制板中【创建扫描截面】按钮，单击【快速设置栏】中的【草绘视图】按钮，调整草绘平面使其与屏幕平行，在螺旋扫描轮廓线的末端绘制直径为10.00的扫描截面，并单击【确定】按钮。

8）单击【应用】按钮，完成可变螺距扫描的创建，如图4-57所示。

注1：绘制螺旋扫描轮廓线时需注意以下两点：

➢ 必须绘制中心线，该中心线将作为螺旋扫描的旋转轴，并且旋转轴与扫引轨迹的距离直接反映了螺旋特征的粗细状态。

➢ 扫引轨迹必须为开放截面，且扫引轨迹任意点的切线不能与中心线垂直，否则会导致螺旋扫描创建失败。

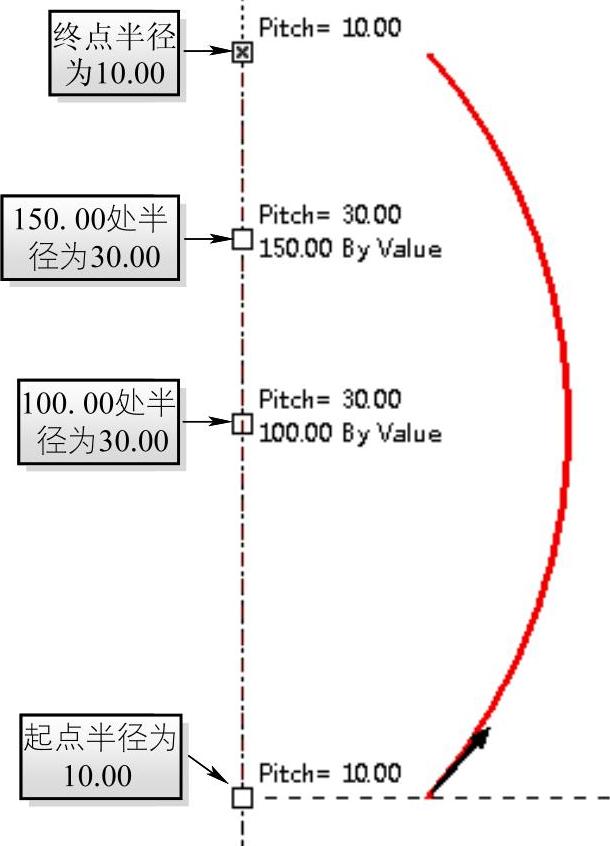

图4-56 图形中显示

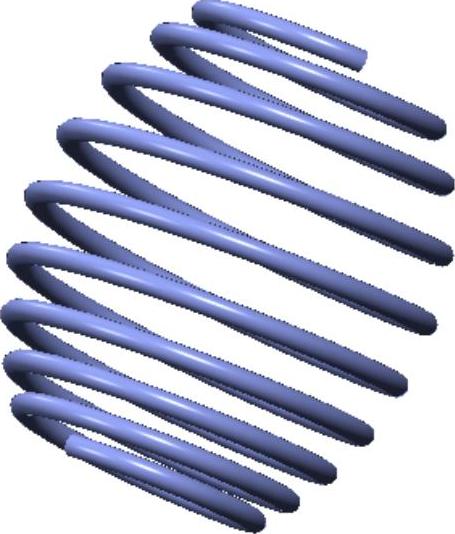

图4-57 可变螺距扫描

注2：绘制螺旋扫描截面时应注意截面需要绘制在两条正交的中心线处，该处为扫引轨迹的起始点。
