创建可变截面扫描曲面的步骤与方法

2023-06-19 理论教育版权反馈

【摘要】：可变截面扫描是指沿一条或多条轨迹线，以同一个扫描截面进行扫描。可变截面扫描工具用于创建截面不相同的模型，绘制的截面将沿着一条原有的轨迹线和多条轮廓线进行扫描操作。创建可变剖面扫描曲面的具体步骤与方法如下：打开源文件第4章│4-4-2.prt文件，实例如图4-34所示。图4-36 选择控制曲线图4-37 3）打开选项卡，勾选选项，单击控制板中的按钮，完成可变截面扫描曲面的创建，如图4-39所示。

可变截面扫描是指沿一条或多条轨迹线，以同一个扫描截面进行扫描。可变截面扫描工具用于创建截面不相同的模型，绘制的截面将沿着一条原有的轨迹线和多条轮廓线进行扫描操作。在扫描的过程中，只有截面的边界与扫描轨迹线、扫描轮廓线相对齐，才能使截面的形状和大小随着原有轨迹线和轮廓线的变化而变化。创建可变剖面扫描曲面的具体步骤与方法如下：

打开源文件第4章│4-4-2.prt文件，实例如图4-34所示。

1）选择【模型】选项卡【形状】组中的【扫描】按钮，打开【扫描】控制板并单击【曲面】按钮，选择如图4-35所示的原始轨迹线，按住Ctrl键选择如图4-36所示的控制曲线，接受【参考】选项卡默认的截平面控制方式设置【垂直于轨迹】。

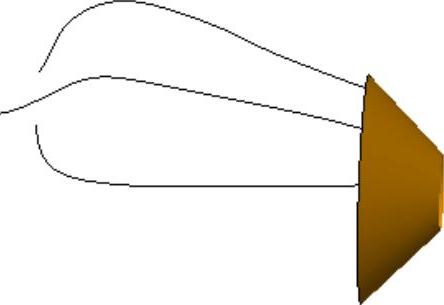

图4-34 三条异面曲线

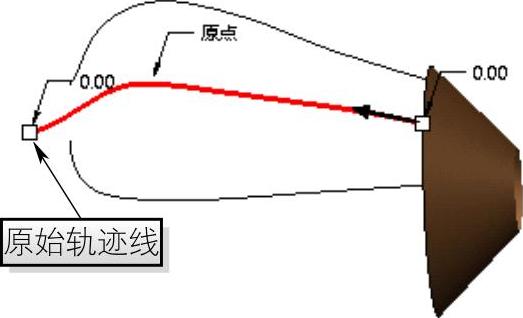

图4-35 选择原始轨迹线

2）单击控制板中的【绘制扫描截面】按钮，并配合使用如图4-37所示的【快速设置栏】中【草绘视图】按钮，运用样条曲线命令绘制如图4-38所示的扫描截面。

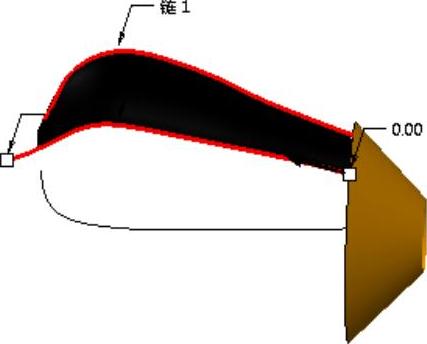

图4-36 选择控制曲线

图4-37 【快速设置栏】

3）打开【选项】选项卡，勾选【封闭端点】选项，单击控制板中的【应用】按钮，完成可变截面扫描曲面的创建，如图4-39所示。

图4-38 绘制扫描截面

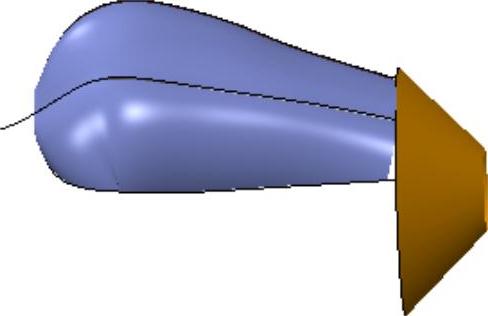

图4-39 可变截面扫描曲面

4）运用相同方法创建另一个可变截面扫描曲面，创建完成后形成如图4-40所示曲面。

5）按住Ctrl键并单击模型树中的【扫描1】与【扫描2】，右击打开如图4-41所示的快捷菜单，单击该快捷菜单中的【组】选项将其合为一组并命名为【花瓣】，以便于下一步阵列操作。

图4-40 扫描曲面

图4-41 快捷菜单

6）单击模型树中的【组花瓣】并选择右键快捷菜单中的【阵列】选项，打开如图4-42所示【阵列】控制板，更改阵列类型为【轴】阵列并输入阵列数目为“6”，阵列特征在模型中显示如图4-43所示。

图4-42 【阵列】控制板

7）确认阵列角度范围为360.00°，单击【应用】按钮完成如图4-44所示【花瓣】的轴阵列。

8）单击【视图】选项卡【模型显示】组中【外观库】下拉列表，单击【我的外观】中【ptc-painted-yellow】材质，按住Ctrl键并选择所有阵列曲面对其进行简单上色，使其更加真实化。

图4-43 模型显示

图4-44 轴阵列
