在绘制装饰图时,应充分运用【草绘】、【几何约束】、【尺寸约束】以及【图形编辑】等命令,并在绘制过程中熟练掌握二维曲线的创建步骤与方法,巩固本章所学内容。本节草绘图形来自门窗设计图案,可将此图导入到零件模式下,并对其进行有选择的拉伸,形成门窗上的雕饰花纹。
1)单击【新建】按钮打开【新建】对话框,从中选择【草绘】类型并输入名称52d0001,如图3-90所示,或选择【草绘】类型后直接单击【确定】按钮

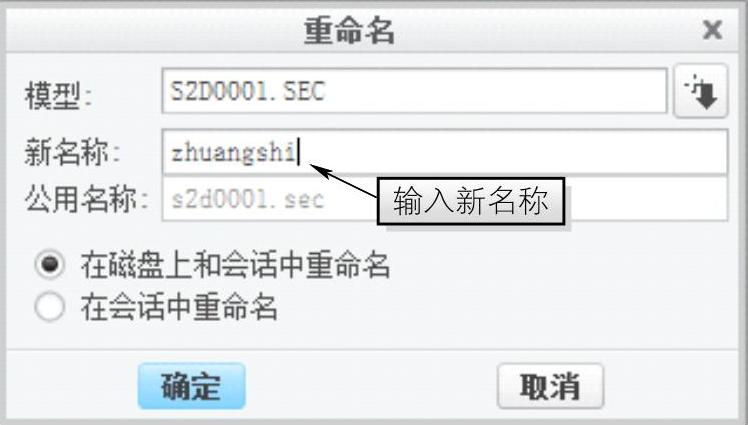

进入二维草图的绘制界面,在选项卡中执行【文件】→【管理文件】→【重命名】命令,打开【重命名】对话框并在【新名称】栏中输入名称为“zhuangshi”,其他使用默认设置,如图3-91所示,单击【确定】按钮
,完成文件的重命名。

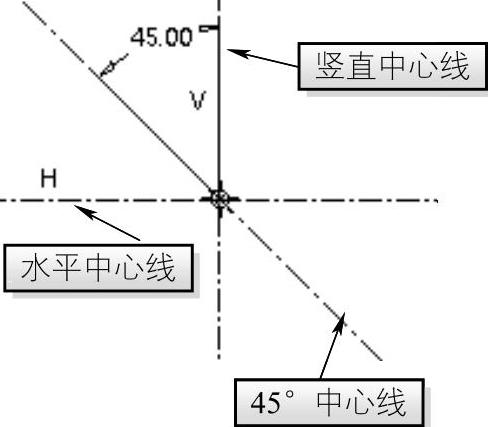

2)单击【草绘】组中的【中心线】按钮,在绘图区绘制如图3-92所示水平中心线、竖直中心线以及45°夹角中心线。
图3-90 【新建】对话框
图3-91 【重命名】对话框
注:在绘制45°夹角中心线时,可先过水平、竖直中心线交点绘制一条倾斜中心线,然后单击【尺寸】组中的【法向】按钮,依次单击倾斜中心线和竖直中心线,并在两线之间按下鼠标中键,显示两线夹角,双击角度值对其进行修改,输入“45.00”后按鼠标中键确定。

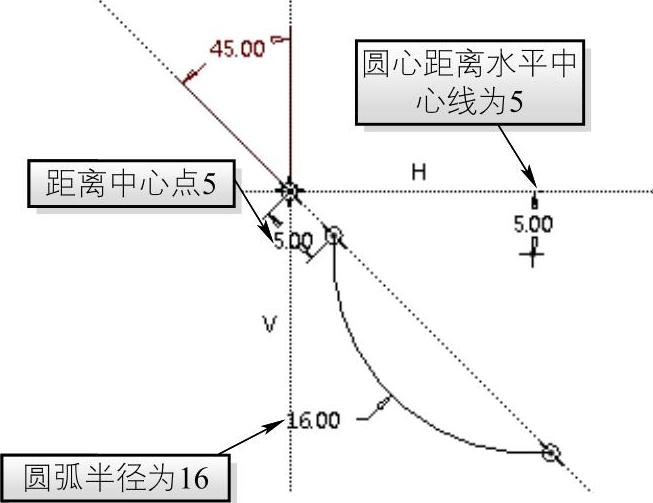

3)单击【草绘】组中的【弧】按钮,在45°夹角中心线上绘制半径为16.00的圆弧,具体位置如图3-93所示。
图3-92 绘制中心线
图3-93 绘制圆弧
4)选中上步绘制的圆弧,并单击【编辑】组的【镜像】按钮,然后单击45°中心线作为镜像线,创建如图3-94所示关于该中心线对称的圆弧。
5)框选已绘制的圆弧以及镜像圆弧,运用同种方法分别以水平中心线和竖直中心线作为镜像线对圆弧进行镜像,镜像结果如图3-95所示。

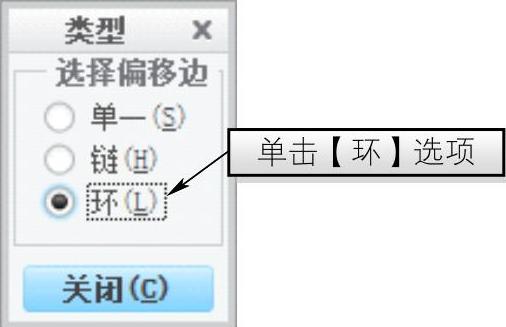

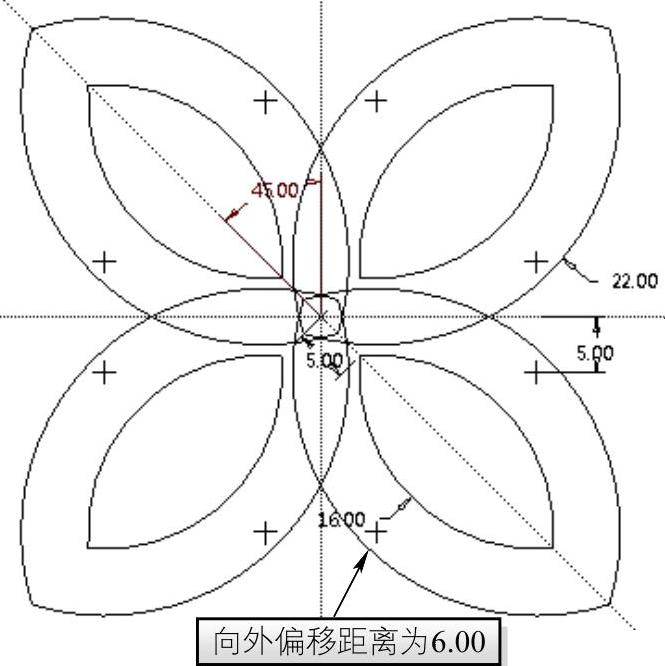

6)单击【草绘】组中的【偏移】按钮,打开偏移【类型】对话框,从中选择如图3-96所示的【环】选项,依次单击镜像圆弧,并输入偏移距离为“6.00”,完成所有图形的偏移后单击【类型】对话框中的【关闭】按钮,形成如图3-97所示特征。

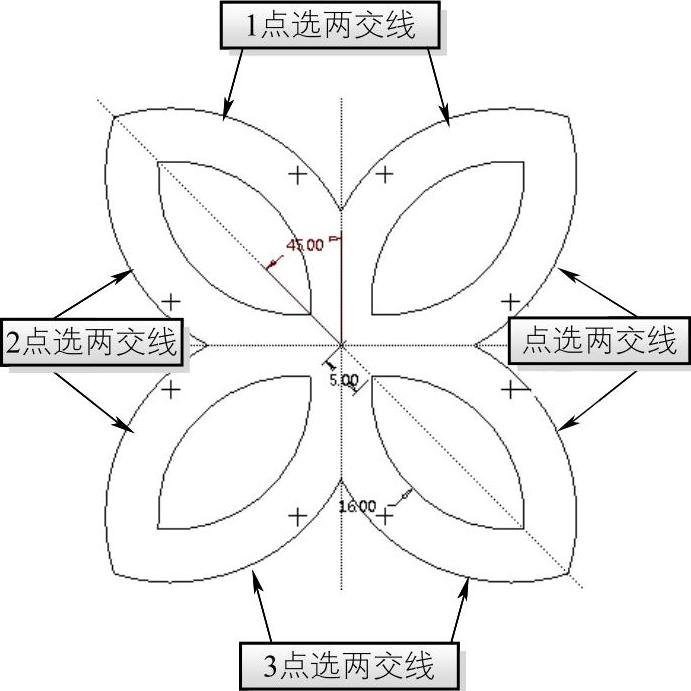

7)单击【编辑】组中的【拐角】按钮,依次选取偏移后相交的两条曲线,如图3-98所示,使其删除多余曲线段并在交点处形成拐角,单击鼠标中键退出【拐角】命令。
8)单击【圆】按钮并以整体特征的中心为圆心,绘制整个特征的外接圆。

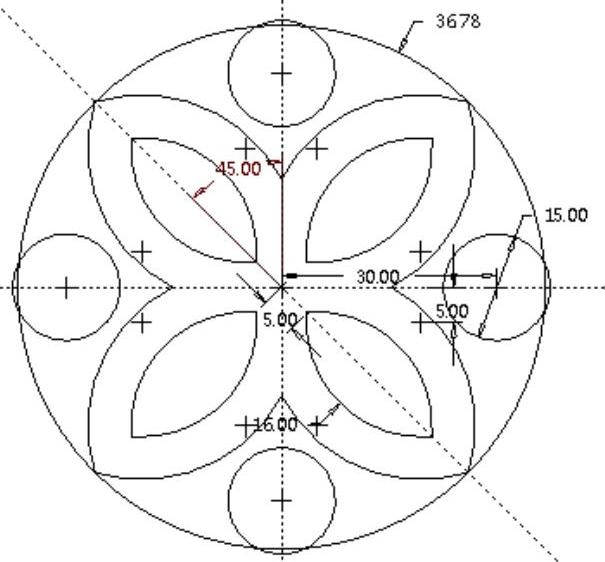

9)重新选择【圆】按钮,在水平中心线的右端绘制直径为15.00的圆并调整其位置,使其中心距离为30.00,如图3-99所示。
图3-94 镜像圆弧
图3-95 镜像完成
图3-96 【类型】对话框
图3-97 平移特征
图3-98 拐角特征
图3-99 绘制圆

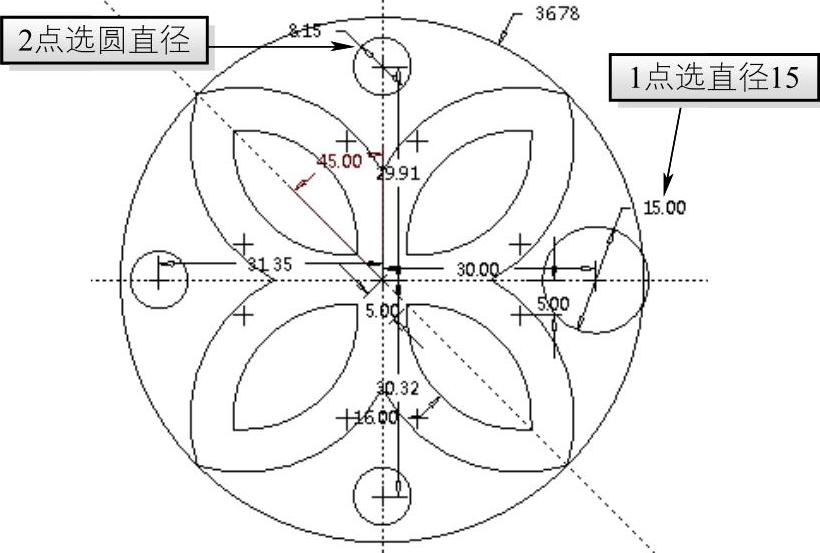

10)分别在水平中心线的左端,以及竖直中心线的上、下端随意绘制圆,如图3-100所示;单击【约束】组中的【相等】命令,单击直径15.00(将再次选取的圆直径定义为15.00,选中上步绘制的圆),按照同种方法约束其他圆,使其直径相等均为15.00,如图3-101所示。
11)同上述方法,选择相等约束,单击中心距为30.00,然后单击所绘制其他圆的中心距尺寸,运用同种约束方法约束其他三圆,达到距离相等的目的,如图3-102所示。
12)单击【编辑】组中的【删除段】按钮,删除多余曲线段,形成如图3-103所示图形特征,装饰图绘制完成。

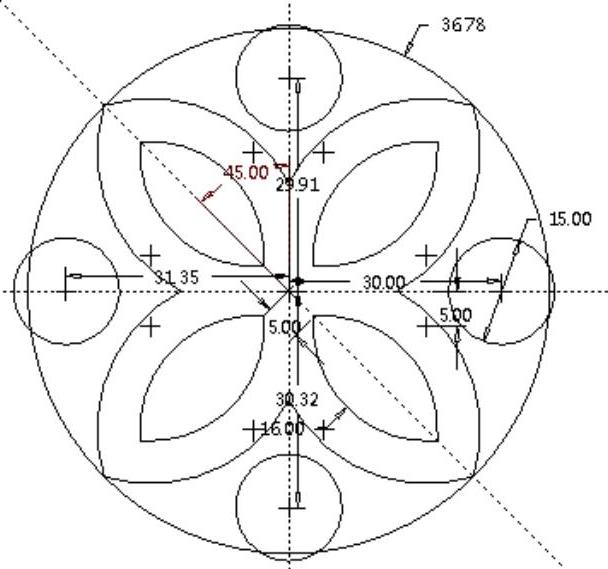

图3-100 约束直径做法
图3-101 约束直径
图3-102 约束中心距
图3-103 删除多余曲线
