在绘制已有图形轮廓时,可以将产品效果图导入到指定基准面上,使设计者完全参照效果图进行创建,从而更能捕捉设计意图。根据效果图进行绘制可大大缩短模型设计所用时间,而且各特征之间的比例大小更容易控制,从而避免了尺寸修改时截面或者二维草图变形的现象。跟踪草绘具体操作方法与技巧如下:
1)单击【新建】按钮选择【零件】类型并输入名称为“3-4”,取消【使用默认模板】选项,单击【确定】按钮;在出现的新对话框中,选用mmns_part_solid模板,单击【确定】按钮。

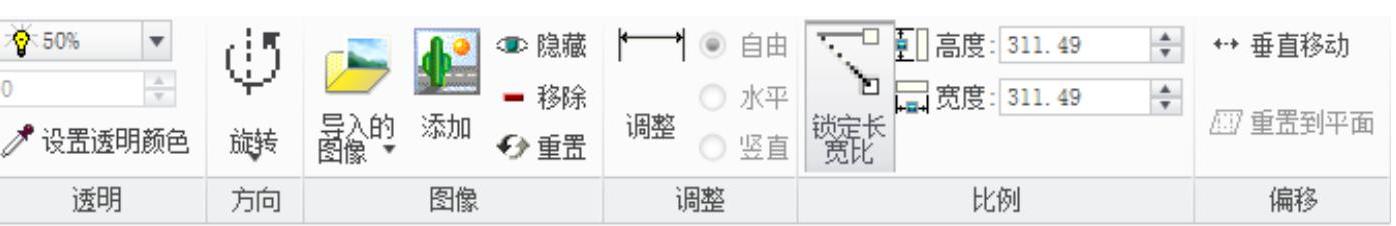

2)单击【视图】选项卡并打开【模型显示】下拉列表,单击该下拉列表中的【追踪草绘】选项,系统将弹出如图3-86所示【追踪】控制板。
图3-86 【追踪】控制板

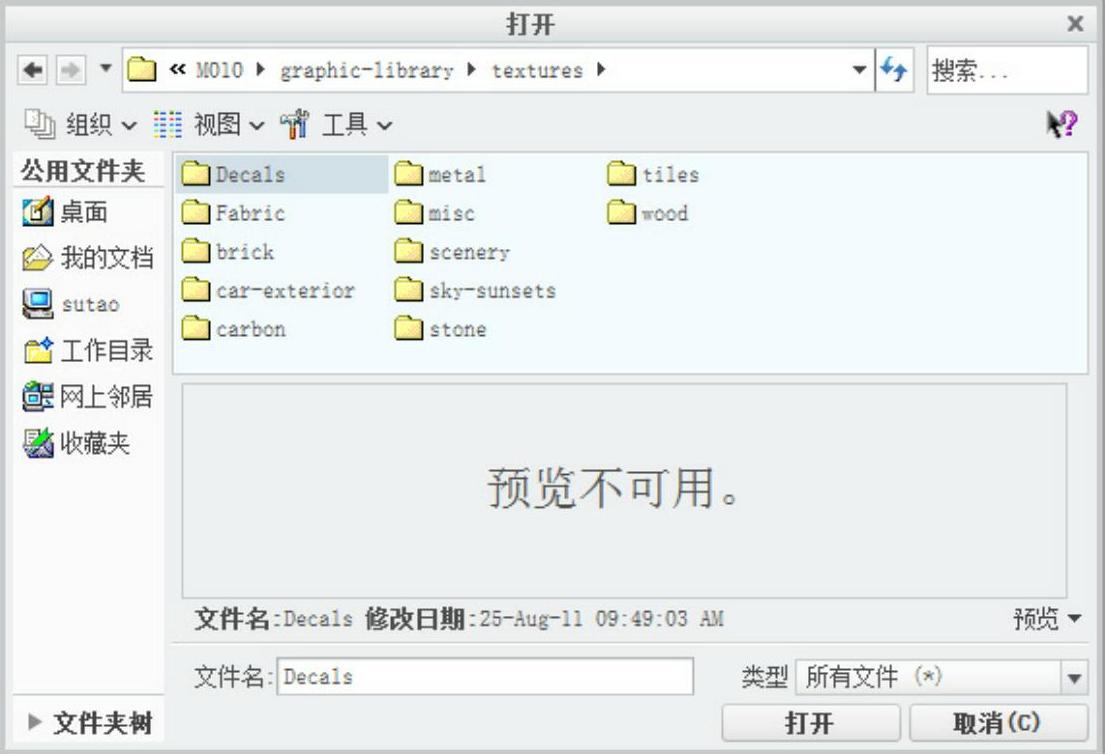

3)单击【添加】按钮并选择绘图区内的【FRONT】基准面作为导入图像放置面,系统将自动弹出如图3-87所示的【打开】对话框。
图3-87 【打开】对话框
4)从提供的资料中选择QQ.png文件,单击【打开】按钮,系统显示如图3-88所示。

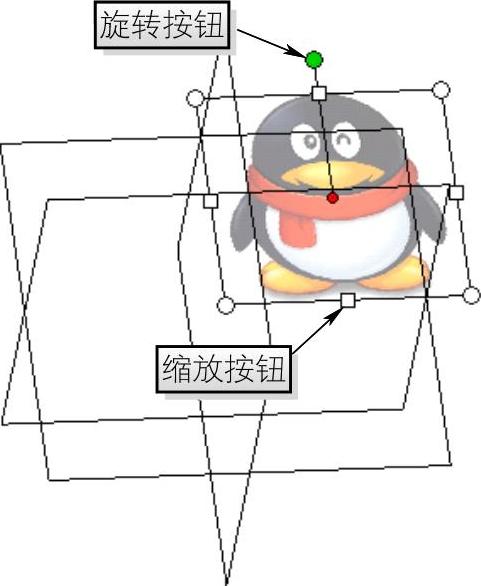

5)打开控制板右上角【图像透明度】下拉列表,并从中选择0%(即透明度为0),将鼠标移动到图像位置,鼠标将变成移动符号,拖动图像使其旋转中心与三维基准面(FRONT、RIGHT、FRONT)交点重合,便于图像旋转、调整大小以及其他特征的创建,形成如图3-89所示特征。
6)若要将图像移动到与所选基准面平行的其他平面上,可单击【偏移】组中的【垂直移动】按钮,使图像沿垂直于基准面的方向移动。运用此方法移动图像避免了创建基准的繁琐操作,但是运用该方法移动图像移动距离不明确,所以一般只适用于不精确制图。
7)若需将刚刚创建的垂直移动特征恢复到起始位置,单击【偏移】组中的【重置到平面】即可。
图3-88 导入图像
图3-89 调整图像
8)模型创建完成后,可重新打开【视图】选项卡并单击【模型显示】下拉列表中的【追踪草绘】选项。
9)单击需要进行设置的图像,然后单击【追踪】控制板中的【隐藏】按钮,可将所选图像进行隐藏,或者单击【移除】按钮
将选中的图像从界面中删除。
10)在绘制截面时可根据图像轮廓进行绘制,从而缩短设计时间。
注:在零件模式下,用户如果具备模型的三视图可将三视图分别导入到相应的基准平面上,然后依照产品效果图进行绘制。
