包络工具：创建基准曲线模拟标签或螺纹的方法
【摘要】：包络工具可在曲面上创建成形的基准曲线，并可使用这些成形的基准曲线模拟标签或螺纹，成形的基准曲线将保留原草绘曲线的长度。包络曲线与投影曲线有相似之处，同时也存在不同点：投影可以是任意曲面；而创建包络特征时，曲面必须是可展开的，即直纹曲面的某些类型。创建包络曲线的具体步骤如下：打开源文件第3章∣3-2-2.prt曲面文件，模型特征如图3-69所示。图3-71 草绘图形图3-72 包络曲线
包络工具可在曲面上创建成形的基准曲线，并可使用这些成形的基准曲线模拟标签或螺纹，成形的基准曲线将保留原草绘曲线的长度。包络曲线与投影曲线有相似之处，同时也存在不同点：投影可以是任意曲面；而创建包络特征时，曲面必须是可展开的，即直纹曲面的某些类型。创建包络曲线的具体步骤如下：
打开源文件第3章∣3-2-2.prt曲面文件，模型特征如图3-69所示。
1）单击【模型】选项卡【编辑】组中的【包络】按钮
，打开【包络】控制板，如图3-70所示。
图3-69 曲面文件

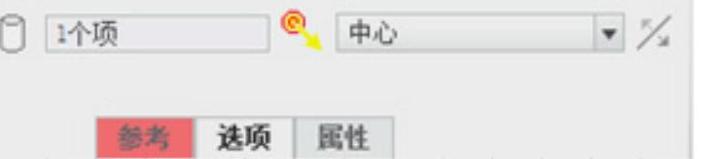

图3-70 【包络】控制板
2）打开【参考】选项卡并单击【定义】按钮，打开【草绘】对话框，选择DTM1为草绘平面，单击【快速设置栏】中的【草绘视图】按钮
，使草绘平面与屏幕平行。
3）使用【文字】工具按钮
，在绘图界面单击两点以确定文字方向，系统将弹出【文本】对话框，在该对话框中输入如图3-71所示的文字，单击【确定】按钮，双击文字高度将其改为“100.00”并按鼠标中键确认，单击【确定】按钮
完成草绘。
4）单击【参考】选项卡中【目标】收集栏，单击需包络到的曲面，然后单击【应用】按钮
，完成包络曲线的创建，如图3-72所示。（默认状态下，曲面处于被选中状态，所以可直接单击【应用】按钮
）

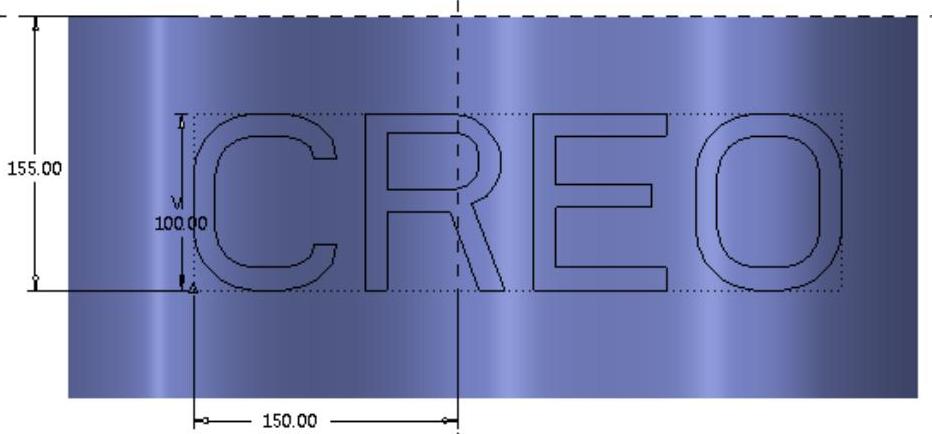

图3-71 草绘图形
图3-72 包络曲线
