在草绘环境中,几何约束是利用图元的几何特性(如等长、平行等)对二维草图进行定义的。几何约束可以减少不必要的尺寸,有利于图形的编辑和设计变更,从而达到参数化设计的目的。其设置主要有自动和手动两种方法。
自动约束
在默认设置状态下绘制图形时,系统会随着鼠标的移动自动捕捉几何约束,帮助用户定位几何图元,并在几何图元旁边显示相应的约束符号。图3-32所示为常用自动约束符号。
自动约束的一般用法为:
➢ 如果不希望动用某种约束,可以单击鼠标右键以禁用该约束,在绘制图形时若存在中心线,系统会自动捕捉对称点,如图3-33所示,此时可单击鼠标右键禁止使用对称约束,如图3-34所示。若要重新启用该约束可单击鼠标右键设为活动约束。
➢ 若该自动约束比较重要,可以在单击鼠标右键的同时按住Shift键,以锁定该约束。如图3-35所示为锁定对称约束条件。运用同种方法即可解除锁定约束。

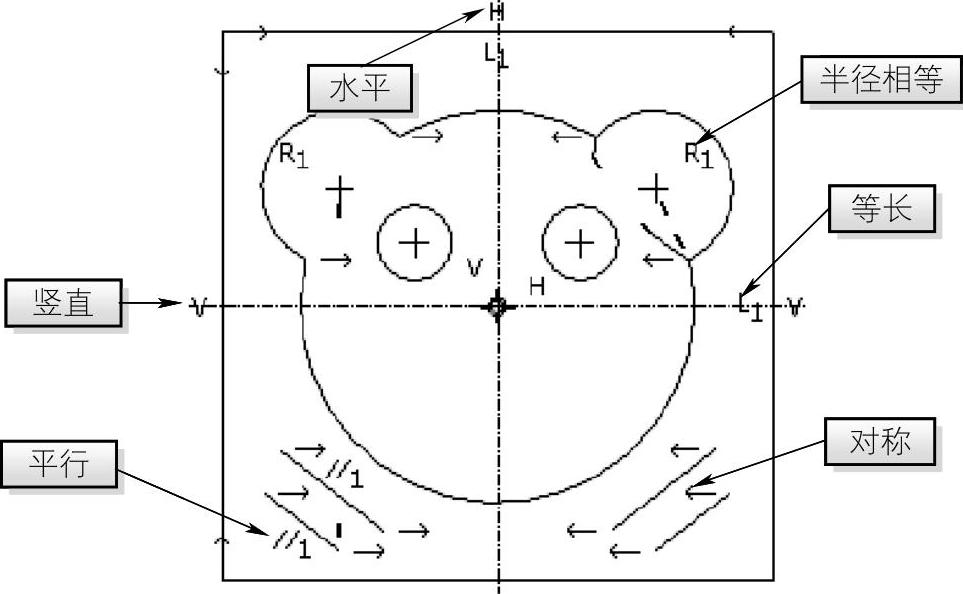

图3-32 自动约束符号

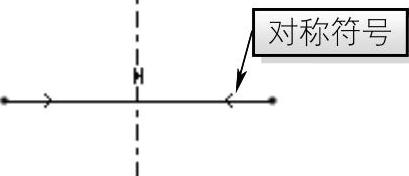

图3-33 显示对称
图3-34 禁止对称
图3-35 锁定对称
➢ 当多个约束同时处于激活状态时,可以使用Tab键在各约束之间进行切换,以选择所需要的约束条件使其处于红色,然后运用鼠标右键对其进行设置。
手动约束
在绘制二维草图时,一般先绘制出模型的大体轮廓,然后自行添加约束条件,使其符合设计者的要求。手动约束条件主要有9种,如图3-36所示。
➢【 竖直】约束:可以约束规范线段为竖直的状态,也可以将两个点约束为竖直状态,是比较常用的约束工具之一,同时边线旁显示约束标记【V】。
图3-36 约束条件
➢ 【水平】约束:用于约束规范线段为水平的状态,也可以将两个点约束为水平状态。【水平】约束也是比较常用的约束工具之一,处于水平约束特征的旁边将出现约束标记【H】。
➢ 【垂直】约束:选中【垂直】约束工具按钮后,选取图示的两条线段使之相互垂直,系统将给两图元添加垂直约束标记【⊥】。垂直约束条件不仅可以用于两条直线之间,还可用于一条直线和弧线之间。
➢ 【相切】约束:选中【相切】约束工具后,选取图中直线和圆弧使其处于相切状态,完成后图形上将显示相切约束标记【T】。添加相切约束的两图元可不相交(即延伸相切)。
➢ 【中点】约束:选中【中点】约束工具后,选取一个点再选直线,约束将使点(圆心或线段端头)位于直线的中央。图形上将显示约束标记【*】。
➢ 【重合】约束:选中按钮后,如果希望令两线共线,可以分别单击两线。如果希望两线的端头(点)重合,则应当分别单击两线的端头。
➢ 【对称】约束:使选中的两个点关于中心线对称放置。单击工具按钮后,分别单击两个点,然后单击中心线。
➢ 【相等】约束:使两线段等长、两圆弧等半径,还可以使两曲线曲率半径相等。约束完成后,图形上将显示【L1】标记。
➢ 【平行】约束:使两线段平行。约束完成后图形上将显示【∥】。
约束冲突
以下3种情况约束之间会产生冲突:
➢ 标注尺寸时出现了封闭尺寸链。
➢ 标注约束时,在同一个图元上同时施加了相互矛盾的多个约束。
➢ 尺寸标注和约束对图元具有相同的约束效果。当出现约束冲突时,系统会自动删除弱尺寸来解决冲突;若无法解决,则弹出如图3-37所示的【解决草绘】对话框。

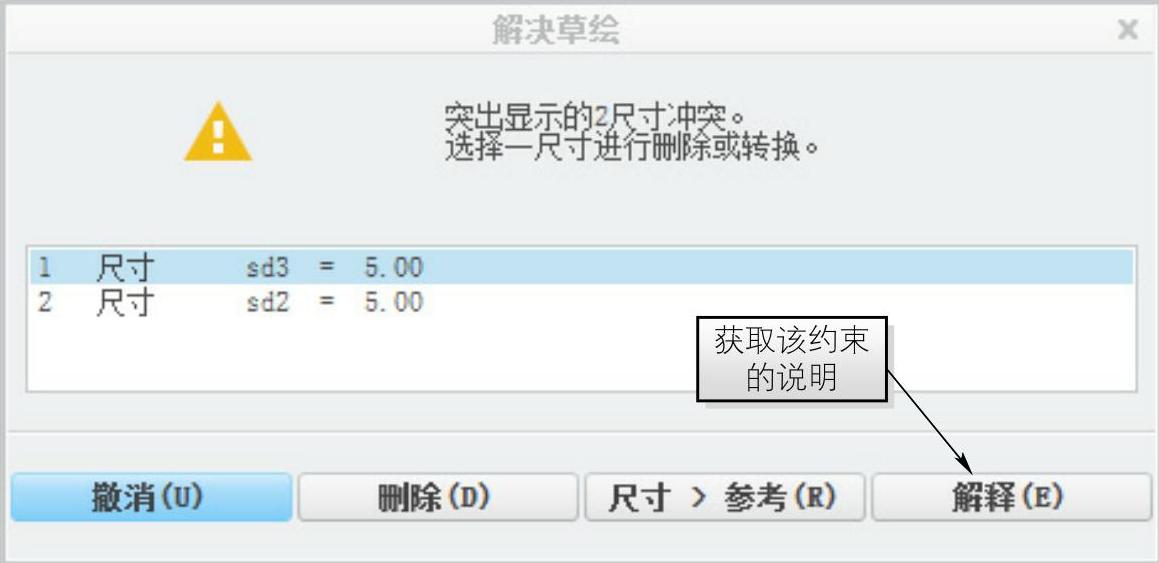

图3-37 【解决草绘】对话框
注1:通常的做法是直接单击按钮,删除当前添加的约束,或者从【约束尺寸】列表中选取一个多余尺寸并将其删除。
注2:当标注尺寸发生冲突时,可以单击按钮,可将选取的尺寸转换为参考尺寸,则该尺寸将作为设计参考使用,不具有尺寸驱动的功能。
