实用教程：二维绘图环境设置技巧
【摘要】：Creo软件的草绘图通常是在3D建模过程中建立，从而起到辅助作用。读者也可以直接进入草绘界面，单独绘制图形并保存文件。二维绘图环境及其设置的具体步骤如下：1）单击工具栏的按钮，打开对话框，选择选项，输入文件名称为“3-1-1”并单击按钮，进入草绘界面。3）在选项组中设置是否、、、等选项。若要恢复系统默认设置，单击对话框右下角按钮即可。5）在如图3-5所示的选项卡中，可以对、以及等参数进行设置。
Creo软件的草绘图通常是在3D建模过程中建立，从而起到辅助作用。读者也可以直接进入草绘界面，单独绘制图形并保存文件。二维绘图环境及其设置的具体步骤如下：
1）单击工具栏的【新建】按钮
，打开【新建】对话框，选择【草绘】选项，输入文件名称为“3-1-1”并单击【确定】按钮，进入草绘界面。
2）执行【文件】→【选项】→【草绘器】命令如图3-2所示，系统将弹出如图3-3所示的【CreoParametric选项】对话框。
3）在【对象显示设置】选项组中设置是否【显示顶点】、【显示约束】、【显示尺寸】、【显示弱尺寸】等选项。若要恢复系统默认设置，单击对话框右下角【恢复默认值】按钮即可。
4）在如图3-4所示的【草绘器约束假设】选项组中，可以设置系统的几何约束，包括【水平排齐】、【竖直排齐】、【平行】、【垂直】、【等长】、【相等半径】、【共线】、【对称】、【中点】和【切向】等。
5）在如图3-5所示的【草绘器栅格】选项卡中，可以对【栅格角度】、【栅格类型】以及【栅格间距】等参数进行设置。
图3-1 【新建】对话框

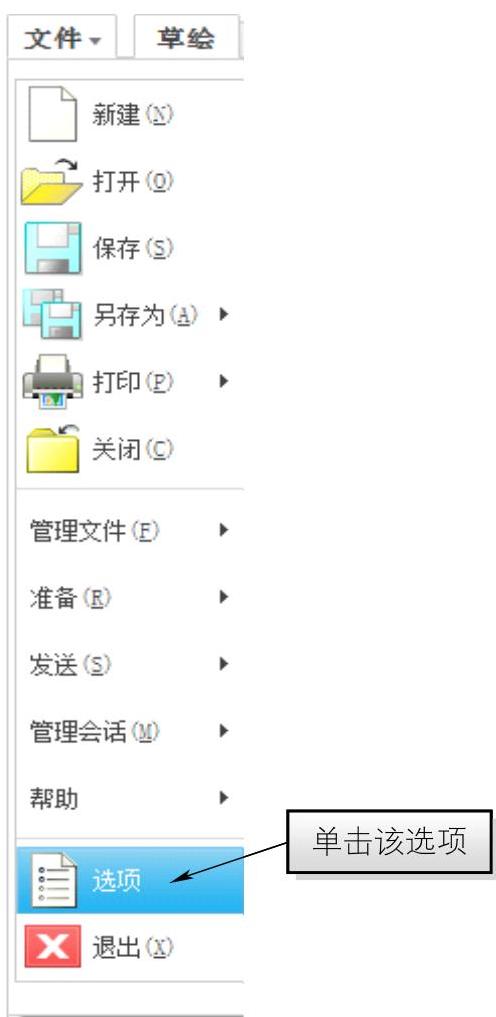

图3-2 单击【选项】

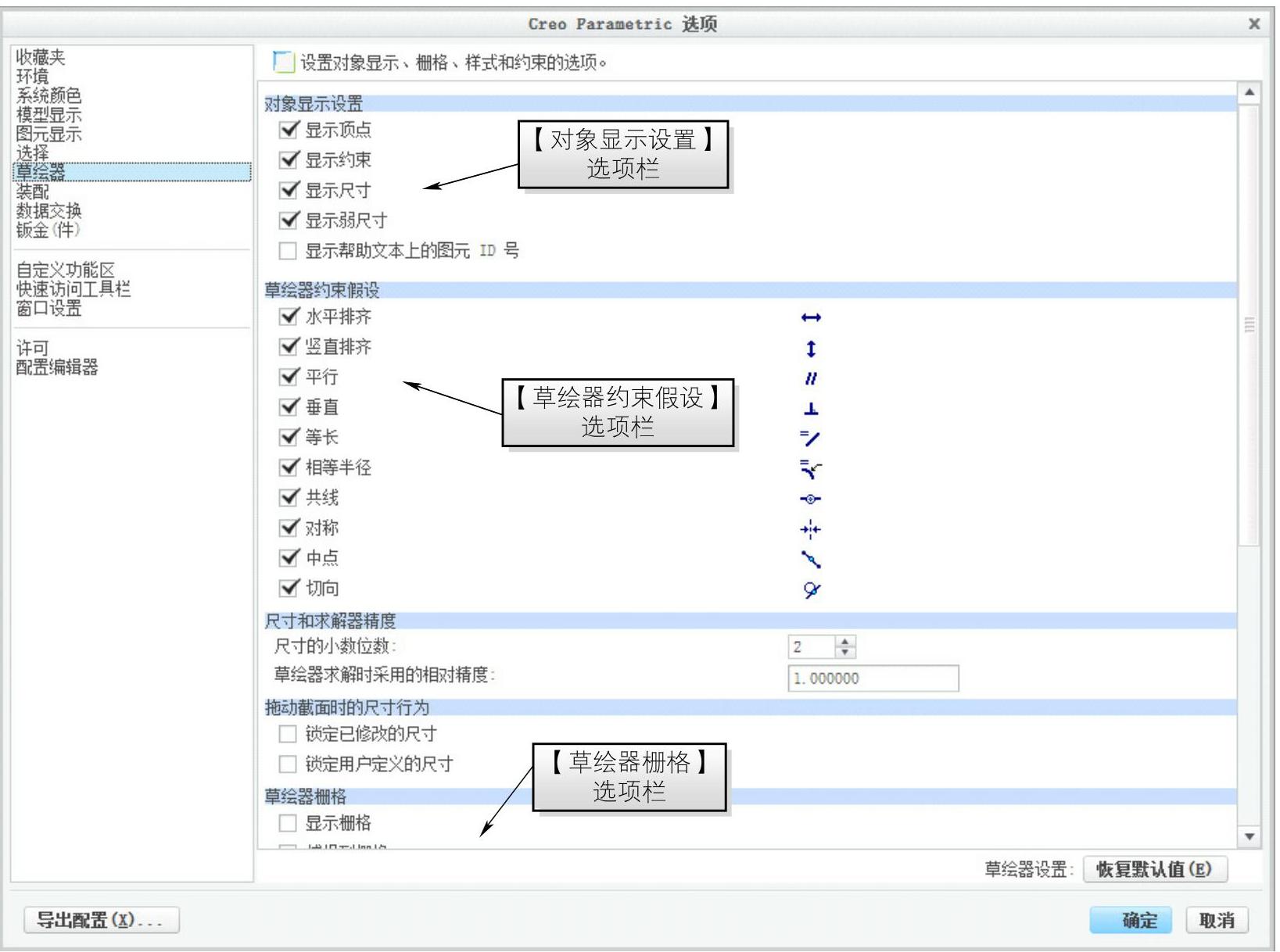

图3-3 【Creo Parametric选项】对话框

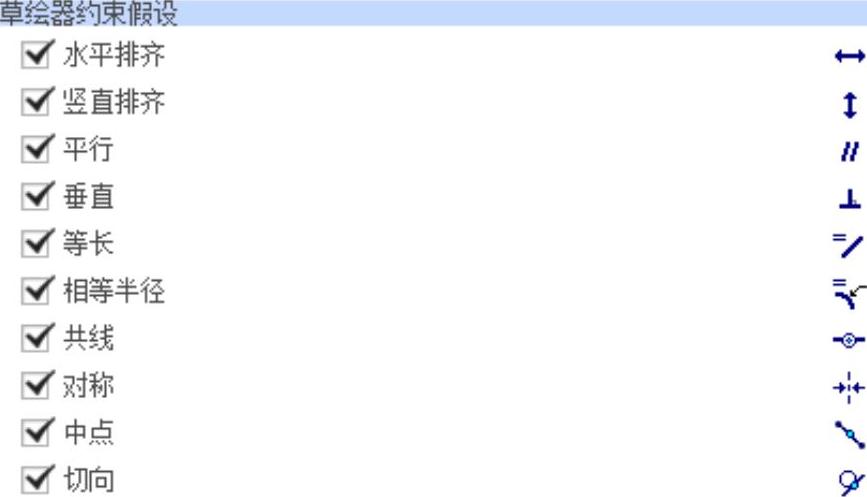

图3-4 【草绘器约束假设】选项组

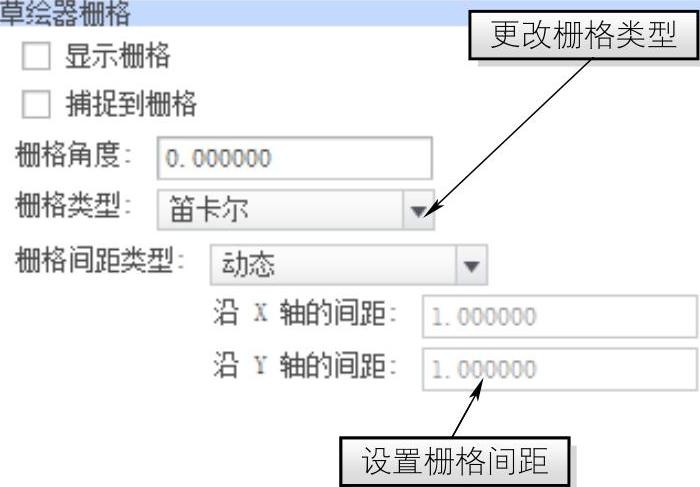

图3-5 【草绘器栅格】选项卡
