1）单击【模型】选项卡【形状】组中【拉伸】工具按钮，打开【拉伸特征】控制板，单选【拉伸为曲面】按钮，如图2-102所示。

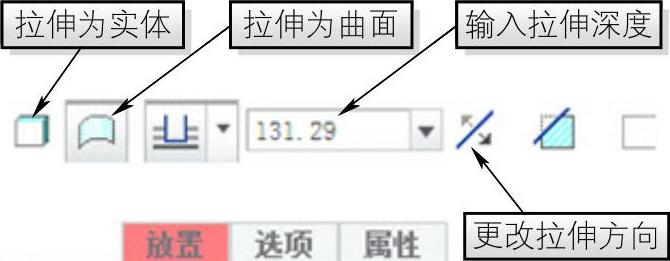

图2-102 【拉伸特征】控制板

2）单击【放置】选项卡中的【定义】按钮，弹出【草绘】对话框，选择【总基准平面】为草绘平面，单击【草绘】按钮进入草绘界面。

3）单击【快速设置栏】中的【草绘视图】按钮，使草绘平面与屏幕平行，在五边形的中心点处绘制直径为“30.00”的圆，如图2-103所示，单击【确定】按钮，完成拉伸截面的绘制。

4）输入拉伸深度为“2.00”并更改拉伸方向使其向下拉伸，如图2-104所示，单击【应用】按钮完成拉伸特征的创建。

图2-103 绘制圆

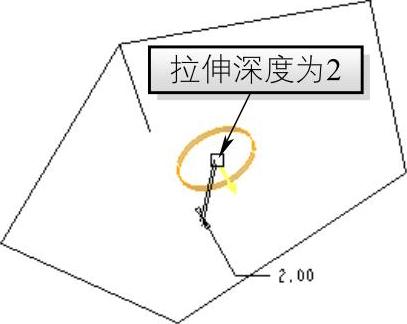

图2-104 拉伸深度为2.00

5）在模型树中右击刚刚创建的拉伸特征，单击右键快捷菜单中的【重命名】选项，将其命名为【基准轴】（在【总基准平面】上创建环形拉伸曲面是为了便于下一步运用其基准轴对侧面轮廓进行轴阵列）。

6）单击【模型】选项卡【基准】组中的【平面】按钮，打开【基准平面】对话框，

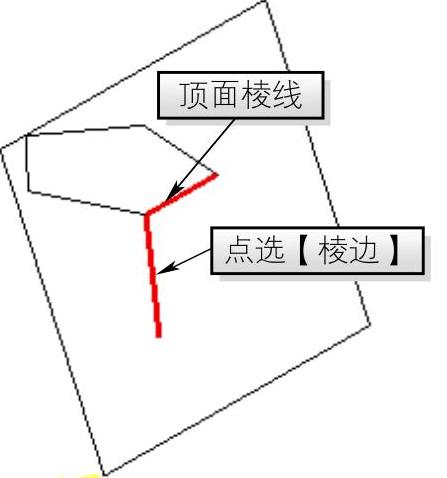

按住Ctrl键同时选择【棱线】以及与之相交的一条顶面棱线，如图2-105所示，【基准平面】对话框显示如图2-106所示，单击【确定】按钮，完成基准平面的创建，在模型树中将其重命名为【上侧面基准平面】。

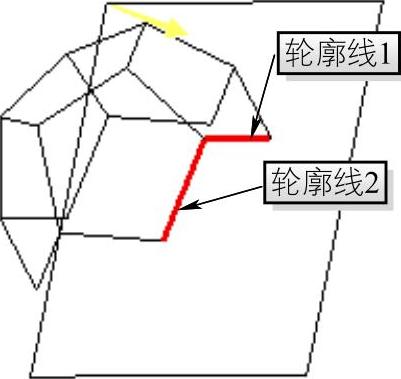

图2-105 创建基准面

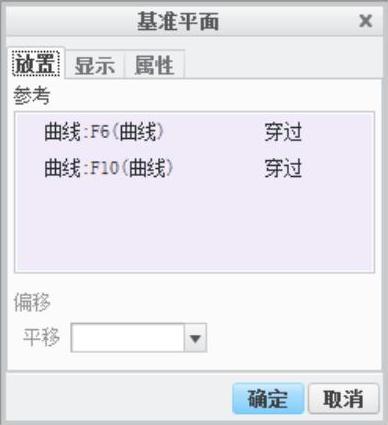

图2-106 【基准平面】对话框

7）单击【模型】选项卡【基准】组中的【草绘】按钮，系统将弹出【草绘】对话框，选择【上侧面基准平面】并单击【草绘】按钮，进入草图绘制界面。

8）单击【快速设置栏】中的【草绘视图】按钮，单击工具栏中的【调色板】按钮，打开【草绘器调色板】对话框，选中五边形直接拖出对话框，系统将自动弹出【移动和调整大小】控制板，在控制板中输入旋转角度为“10.00”，单击【草绘器调色板】对话框中的【关闭】按钮以及控制板中的【应用】按钮。

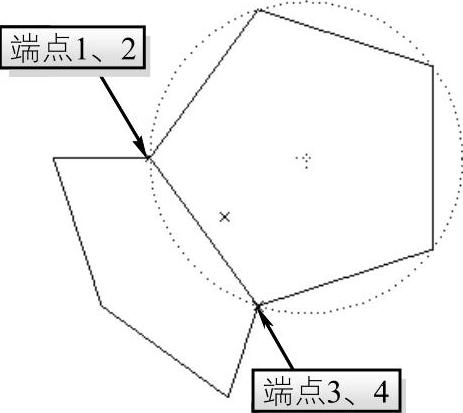

9）单击【草绘】选项卡【约束】组中的【重合】约束工具按钮，选择该五边形的端点1和【顶面轮廓】的端点2，使两点重合，如图2-107所示。

10）运用上述方法单击端点3和端点4，系统弹出【解决草绘】对话框，如图2-108所示，从中选择【尺寸】并单击对话框中的【删除】按钮，关闭该对话框完成约束，单击【确定】按钮完成【侧面轮廓】的绘制，如图2-109所示。

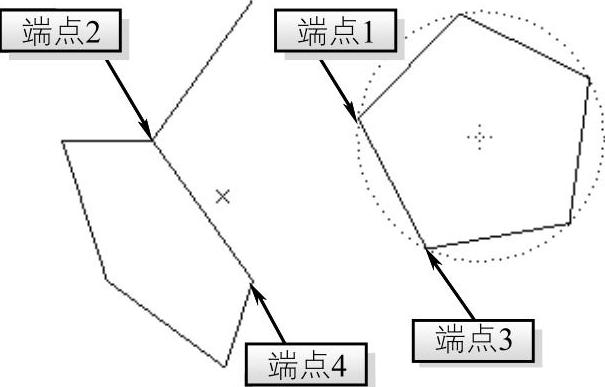

图2-107 单击端点

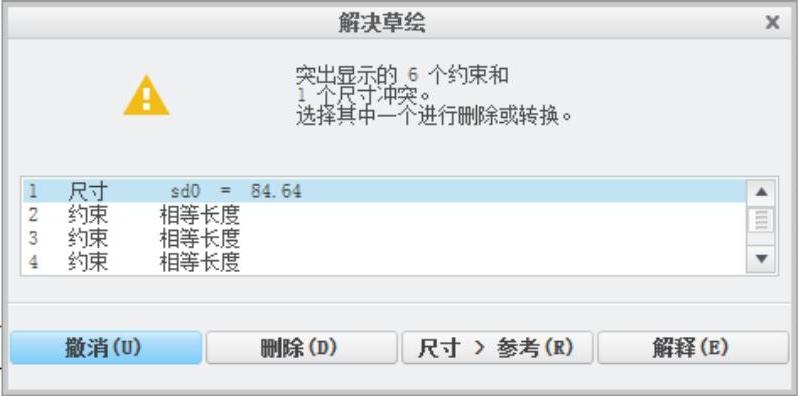

图2-108 【解决草绘】对话框

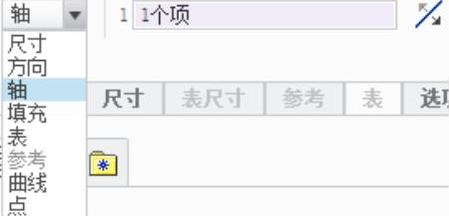

11）单击上步绘制的【侧面轮廓】，单击【模型】选项卡【编辑】组中的【阵列】按钮，打开【阵列】控制板，选择阵列方式为【轴】阵列，如图2-110所示。

图2-109 侧面轮廓

图2-110 选择阵列方式

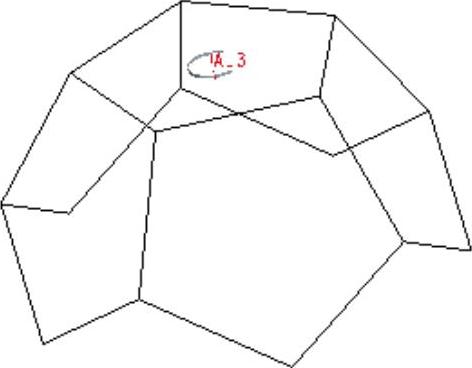

12）单击阵列轴【A_3】，在控制板中输入阵列数目为“5”并按下Enter键，单击按钮将5个特征在360°旋转角度上均匀分布，形成如图2-111所示的阵列参考，单击【应用】按钮完成【上侧面轮廓线】的创建，如图2-112所示。

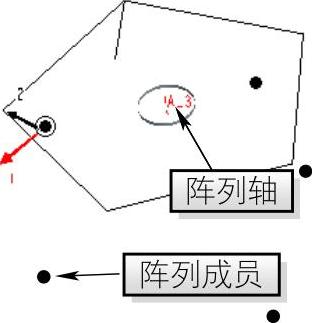

图2-111 选择阵列轴

图2-112 轴阵列

13）单击【模型】选项卡【基准】组中的【平面】按钮，打开【基准平面】对话框，按住Ctrl键同时选择两条侧面棱线，如图2-113所示，单击【确定】按钮，完成基准平面的创建并将其重命名为【下侧面基准平面】。

14）运用上述方法在【下侧面基准平面】上绘制五边形，运用【重合】约束使所绘五边形两条轮廓线与阵列侧面轮廓线重合，单击【确定】按钮，完成如图2-114所示五边形的创建。

图2-113 下侧面基准平面

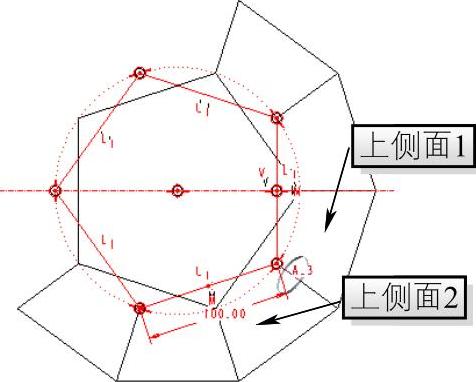

图2-114 绘制下侧面轮廓

15）在模型树中选中上步绘制的五边形，单击【模型】选项卡【编辑】组中的【阵列】按钮，修改阵列方式为【轴】阵列，选择【A_3】为阵列轴，输入阵列数目为“5”并单击按钮，单击【应用】按钮完成【下侧面轮廓线】的创建，如图2-115所示。

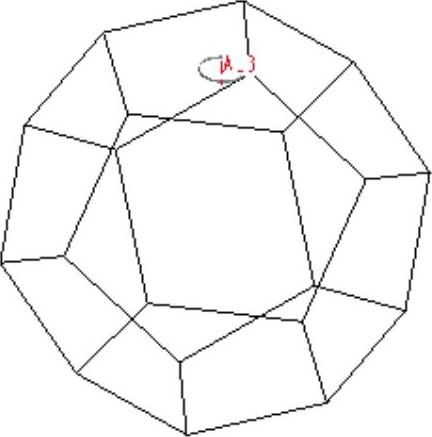

16）运用相同方法在底面创建【底面基准面】，并在此面上绘制边长为100的五边形且与下侧面完全重合，如图2-116所示，单击【确定】按钮形成正12面体。

图2-115 下侧面轮廓线

图2-116 底面轮廓
