侧面棱线不能靠纯粹的创建基准平面来确定其草绘基准面，并且此处单纯的运用创建基准来实现比较繁琐。本实例的创建理念来自于立体几何，即通过两相交曲面来确定一条侧面棱线，进而确定侧面基准并绘制侧面轮廓线。

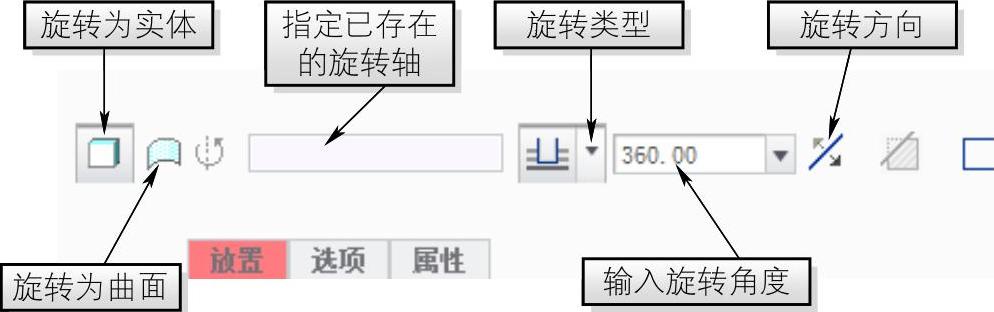

1）单击【模型】选项卡【形状】组中的【旋转】按钮，在系统弹出的【旋转】控制板中选择【旋转为曲面】按钮，如图2-93所示。

图2-93 【旋转】控制板

2）打开如图2-94所示的【放置】选项卡并单击【定义】按钮，系统将弹出【草绘】对话框，选择【总基准平面】并单击【草绘】按钮，进入草绘界面，单击【快速设置栏】中的【草绘视图】按钮，使草绘平面与屏幕平行，便于下一步扫描截面的绘制。

3）执行【草绘】选项卡【设置】组中的【参考】命令，打开如图2-95所示的【参考】对话框。

图2-94 【放置】选项卡

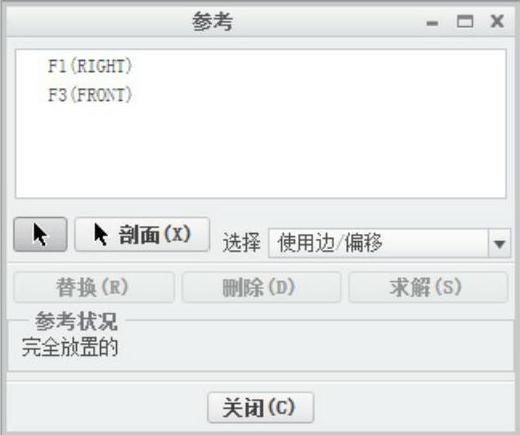

图2-95 【参考】对话框

4）选取五边形中的两边，如图2-96所示，然后单击对话框中的【关闭】按钮（在绘制时所绘直线和中心线会自动与之贴合，便于中心线和旋转线的绘制），单击【基准】组中的【中心线】按钮，绘制如图2-97所示的中心线以及旋转线（旋转线使用【线】命令绘制），单击【确定】按钮完成旋转截面的绘制。

注：标注角度时，单击【草绘】选项卡【尺寸】组中的【法向】按钮，依次单击已绘制的中心线和旋转线，并在两线之间按鼠标中键显示角度值，双击角度值进行修改，输入“108.0”并按鼠标中键确定，标注直线长度可单击直线两端点，并在直线上按下鼠标中键显示尺寸值，双击尺寸值进行修改，单击鼠标中键确定。

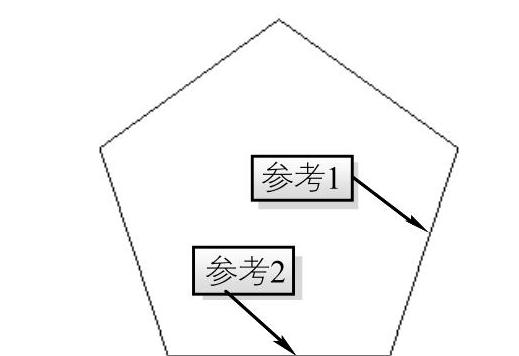

图2-96 选择参考线

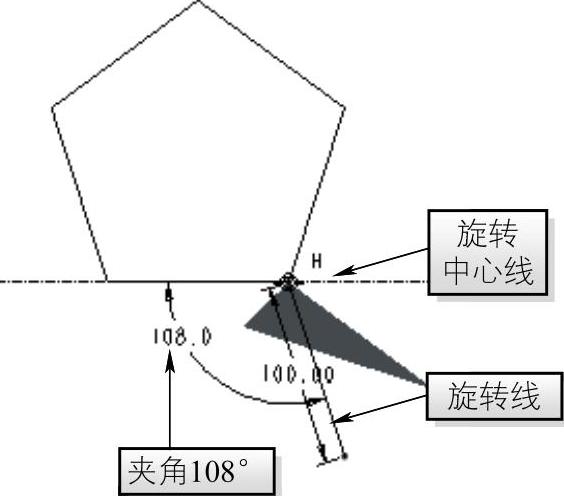

图2-97 旋转中心线和旋转线

5）在【旋转】控制板中输入旋转角度为“100.00”并按Enter键，单击控制板中的按钮，更改旋转方向使其向下旋转，单击【应用】按钮，完成如图2-98所示的旋转特征。

6）单击【模型】选项卡【形状】组中的【旋转】按钮，在系统弹出的【旋转】控制板中选择【旋转为曲面】按钮，单击【放置】选项卡中的【定义】按钮，系统将弹出【草绘】对话框。

7）选择【总基准面】并单击【草绘】按钮进入草绘界面，单击【快速设置栏】中的【草绘视图】按钮，使草绘平面与屏幕平行，便于扫描截面的绘制。

8）执行【草绘】选项卡【设置】组中的【参考】命令，打开【参考】对话框，单击与图2-97相同的边线作为参考并关闭对话框；运用中心线命令以及直线命令，绘制如图2-99所示的旋转中心线和旋转线，单击【确定】按钮完成草绘。

9）在【旋转】控制板中输入旋转角度为“100.00”并按Enter键，更改旋转方向使其向下旋转并与已创建的旋转曲面相交，如图2-100所示，单击【应用】按钮完成绘制。

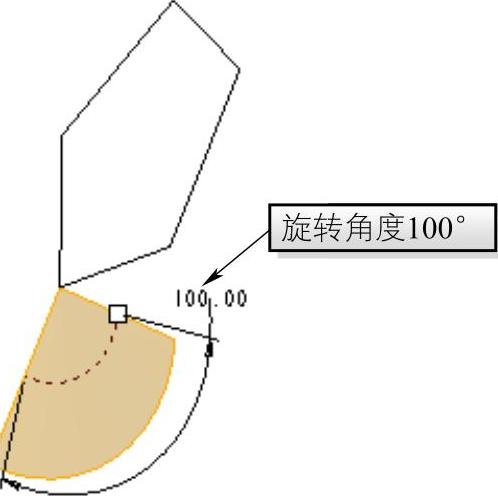

图2-98 旋转100°

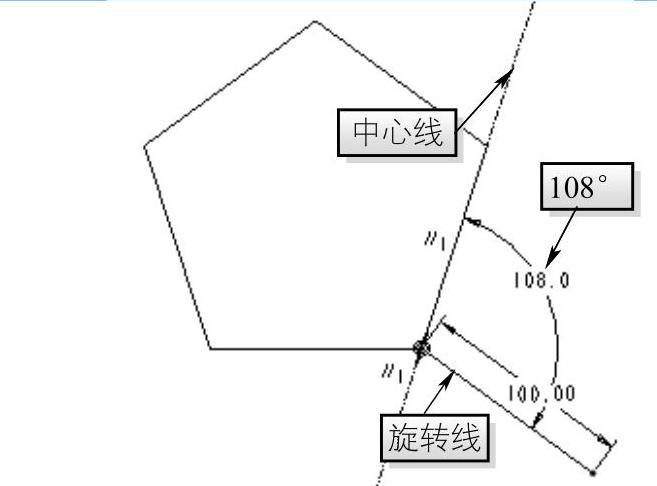

图2-99 草绘图形

10）更改界面右下角【选择过滤器】中的选项为【面组】，按住Ctrl键同时选择两旋转曲面，执行【模型】选项卡【编辑】组中的【相交】命令，系统将自动生成两曲面的交线，如图2-101所示。

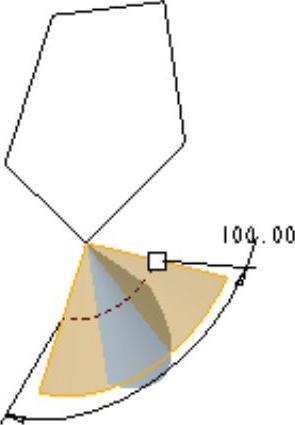

图2-100 旋转曲面

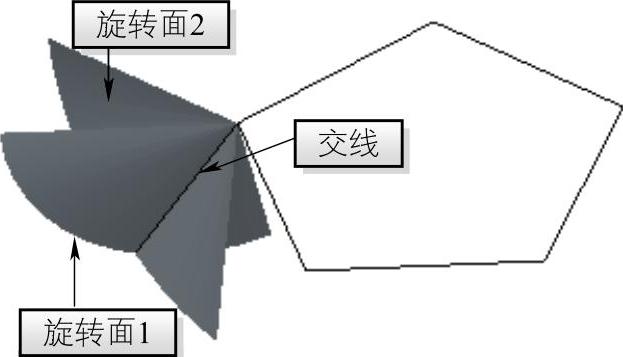

图2-101 两曲面相交交线

11）在模型树中右击所创建的交线将其重命名为【棱线】，运用模型树中右键快捷菜单，单击【旋转1】、【旋转2】以及【棱线】并右击，从中选择【组】并命名为【侧面棱线】，并将两旋转曲面隐藏（位于右键快捷菜单中），便于以后操作。
