1)单击【新建】按钮输入名称为“zonghe-1”,取消【使用默认模板】选项,如图2-83所示,单击【确定】按钮,在出现的【新文件选项】对话框中,选用mmns_part_solid模板,如图2-84所示,单击【确定】按钮。

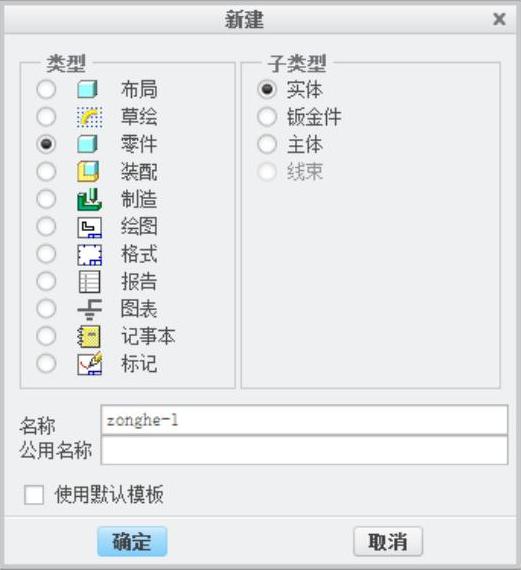

图2-83 【新建】对话框

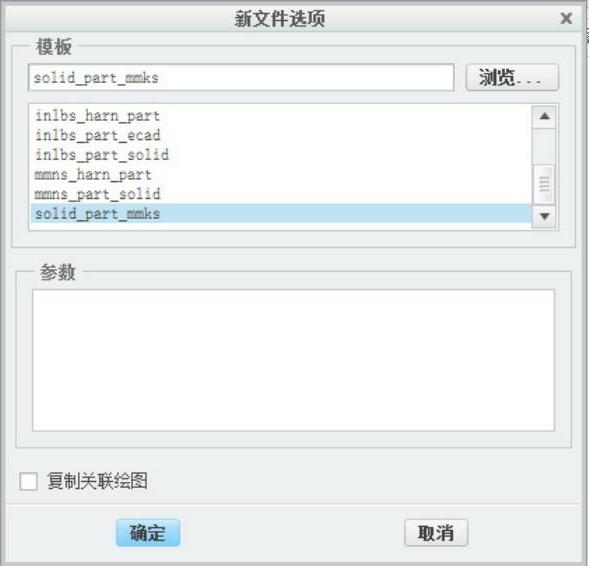

图2-84 【新文件选项】对话框
2)单击【模型】选项卡【基准】组中的创建基准【平面】按钮,打开如图2-85所示【基准平面】对话框;选择模型树中的TOP平面并在【草绘】对话框中输入偏移距离“50.00”,如图2-86所示,单击【确定】按钮完成偏移基准面的创建。

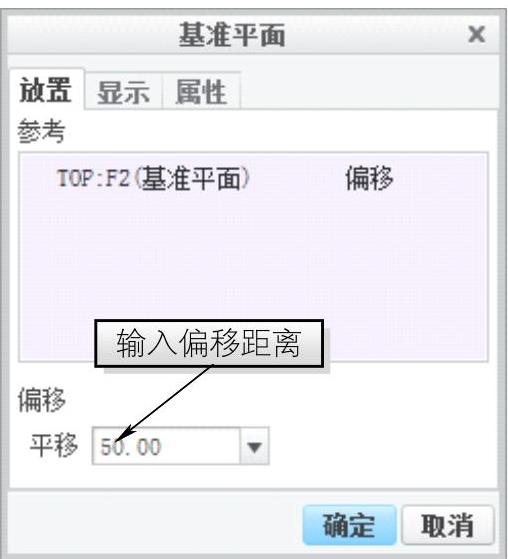

图2-85 【基准平面】对话框

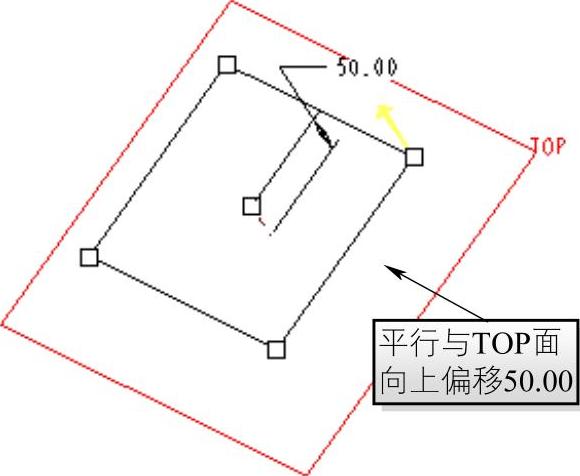

图2-86 偏移距离为50.00
3)选择模型树中上部创建的偏移基准面,右击弹出如图2-87所示的快捷菜单,单击快捷菜单中的【重命名】选项,更改名称为【总基准面】并按Enter键确定修改。
4)单击模型树中的【在此插入】,单击【模型】选项卡【草绘】组中的【草绘】按钮,系统将弹出如图2-88所示的【草绘】对话框,选择【总基准平面】作为草绘基准面,单击【草绘】按钮进入草绘界面。

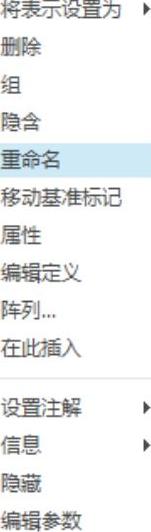

图2-87 快捷菜单

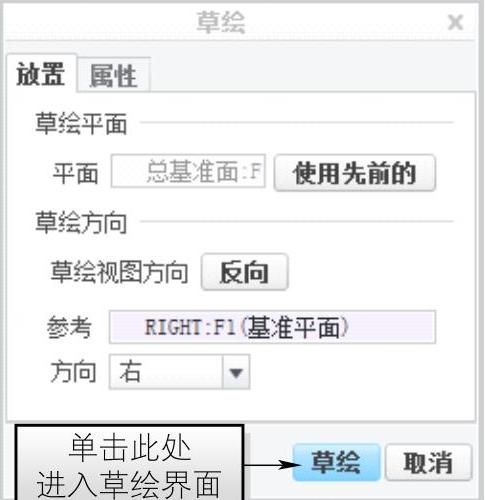

图2-88 【草绘】对话框
5)单击如图2-89所示【快速设置栏】中的【草绘视图】按钮,单击工具栏中的【调色板】按钮,打开如图2-90所示的【草绘器调色板】对话框,选中五边形直接拖出对话框,系统将自动弹出【移动和调整大小】控制板。

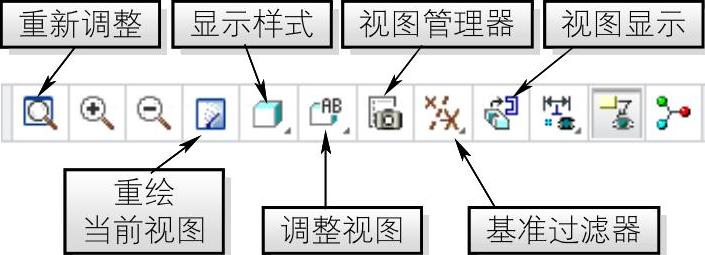

图2-89 【快速设置栏】
图2-90 【草绘器调色板】对话框
6)选中五边形中心点将其拖动到几何中心点位置,或者单击【草绘】选项卡【约束】组中的【重合】约束按钮,单击几何中心点以及五边形中心点,如图2-91所示,使得两中心点重合。
7)单击【草绘器调色板】对话框中的【关闭】按钮,单击【移动和调整大小】控制板中的【应用】按钮,双击五边形边长尺寸修改为“100.00”并按鼠标中键确认,形成如图2-92所示特征,单击【确定】按钮完成草绘。
图2-91 中心点

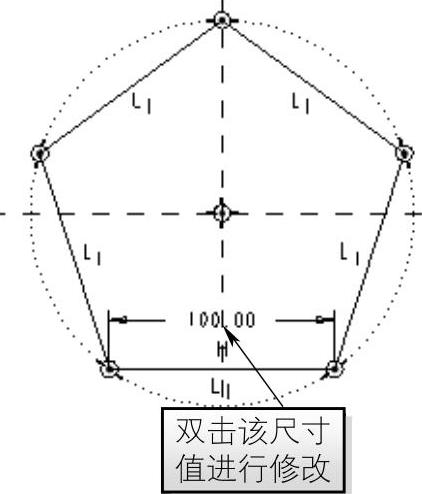

图2-92 上表面轮廓
8)在模型树中选中上部创建的草绘五边形,右击弹出快捷菜单,单击快捷菜单中的【重命名】选项将其命名为【顶面轮廓】。(约束条件的具体用法请参考本书第3章)
