层是用来组织特征、组件中的零件甚至其他对象的“容器”。可以将项目如特征、基准平面、组件中的元件甚至是其他图层放入一个单独的图层里，从而可以对这些项目进行整体操作（如统一选择项目、隐藏层中的项目，简化几何选取等），还可以根据需要创建任意数量的层，并且可将多个项目与层相关联。

通过层树进行层的创建和管理。打开层树的基本方法如下：

➢ 单击模型树右上角的【显示】按钮，单击下拉列表中的【层树】选项从而打开层树。

➢ 单击【视图】选项卡【可见性】组中的【层】按钮。

在Creo软件中层包含3种类型：

默认

如果使用包含默认层的零件和组件模板，Creo会自动将模型中的不同特征与特定的默认层相关联。使用默认层会使所有零件具有相同的一组初始默认层，因每个模型的层名称相同，从而可在组件级中使用级联层控制。

Creo软件的层树中常用的默认图层有：

➢ 【01___PRT_ALL_DTM_PLN】：该层放置零件上所有基准平面；

➢【01___PRT_DEF_DTM_PLN】：该层放置零件上所有系统定义的默认基准平面；

➢【02___PRT_ALL_AXES】：该层放置零件上所有基准轴；

➢【03___PRT_ALL_CURVES】：该层放置零件上所有基准曲线；

➢【04___PRT_ALL_DTM_PNT】：该层放置零件上所有基准点；

➢【05___PRT_ALL_DTM_CSYS】：该层放置零件上所有坐标系；

➢【05___PRT_DEF_DTM_CSYS】：该层放置零件上所有系统定义的默认坐标系；

➢【06___PRT_ALL_SURFS】：该层放置零件上所有曲面特征。

自动

在模型树中隐藏项目时，隐藏的项目会自动添加到【隐藏项目】图层中。

用户创建

用户可以在模型中创建自己的层，并且可以在创建的层中手动添加项目。

对层树进行一系列设置之后，层树中层的显示形式也将发生改变，并且代表不同的含义：

➢ ：简单层──可将所需项目手动添加到该类型的层中。

➢ ：默认层──运用def-layer配置选项创建的层。

➢ ：隐藏项目──在模型树或者层树中被临时隐藏的项目。

➢ ：规则层──由规则定义的层。

➢ ：嵌套层──该层下包含其他层。

➢ ：同名层──组件中所有元件具有相同名称的层。

快捷菜单

在【层树】窗口的任一图层上单击鼠标右键，弹出的快捷菜单提供了图层中的常用操作，各项的具体含义如下：

➢【隐藏】：隐藏选定图层，重画视图后其上放置的项目将不可见。隐藏层中的项目与模型树中的隐含有很大区别：①隐含项目时，是将该项目从模型的再生循环中移除，而隐藏项目仅仅是将项目从图形窗口中移除；②隐藏的项目仍包括在PROE计算中，而隐含的项目不包括各项计算。

➢【激活】：将选中的图层设为活动层，图层设为活动层后，接下来创建的所有特征都会自动放置在该图层上。注意，包含规则的图层不能设为活动层。

➢【新建层】：用户新建图层。

➢【删除层】：删除指定的图层。

➢【重命名】：重命名选定的图层。

➢【层属性】：系统弹出如图2-81所示的【层属性】对话框，用于向图层中添加或删除项目。

➢【复制项】：复制图层中的所有项目。

➢【粘贴项】：在指定位置粘贴复制或剪切的项目。

➢【选取项】：在指定位置选取复制或剪切的项目。

➢【选取层】：选取该图层。

➢【层信息】：系统使用信息窗口显示选定图层的信息。

➢【搜索】：打开如图2-82所示的【搜索】对话框搜索符合要求的图层。

➢【保存状态】：保存图层设置状态。

➢【重置状态】：重新设置图层状态。

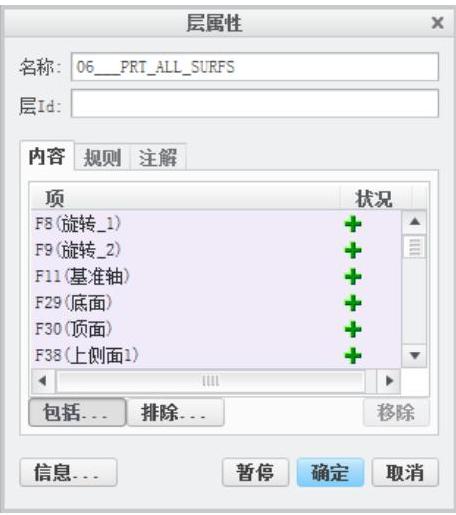

图2-81 【层属性】对话框

图2-82 【搜索】对话框

零件模型中隐藏层

在零件模型中隐藏图层的操作比较简单，只需在指定的图层上单击鼠标右键，单击右键快捷菜单中的【隐藏】选项即可；取消隐藏与上述操作类似。

在隐藏层时需注意以下两点：

➢ 如果同一项目被放置在多个图层中，并且在这些图层中分别设置为不同的显示状态，则只有当所有的图层都设置为【显示】时该项目才可见，只要有一个图层设置为【隐藏】状态，该对象将不可见。

➢ 在零件模型中可以向同一层中添加零件的多个特征，但在隐藏层时，仅隐藏特征项目中添加到层的非实体特征几何（如基准特征、曲面等）。例如，如果在某层添加了拉伸特征并隐藏该层，则由拉伸命令创建的实体特征几何仍在图形窗口中显示。
