模型树中特征的修改、重定义、隐藏与删除

【摘要】:在模型树中的特征上右键单击显示快捷菜单,可对所选的特征进行修改、重定义、隐藏、删除等操作。图2-59 快捷菜单图2-60 无关联删除特征2)若所删除特征含有子特征或者与其他已创建特征有关联,例如删除,则系统弹出对话框,如图2-61所示,并且关联特征在模型树中以加亮的形式显示,单击按钮后加亮显示特征均被删除。

模型树是Creo中的一个实用工具,它将当前模型中的每一个特征或者装配模型等按照创建的先后顺序及特征父子关系,以树状的形式表现出来。使用模型树可以方便用户对不合适或者不标准的模型特征进行重新编辑与定义,从而提高了模型设计速度。

模型树具有以下5个重要的功能:

➢ 记录模型创建以及组装的过程。在创建零件模型时,用户运用的每一个特征命令都将按照其创建的先后顺序详细地记录在模型树中,并且用户可根据需要手动调整其顺序;在组建模块时,组建的组装零件以及组装顺序也会被记录在模型树中。

➢ 绘制或者组装时,可以直接单击屏幕上的特征,也可以在模型树中选择所需特征。

➢ 在模型树中的特征上右键单击显示快捷菜单,可对所选的特征进行修改、重定义、隐藏、删除等操作。

➢ 在模型树中,可手动调节特征创建顺序,并可根据需要对多个特征进行建组,方便选择、管理与应用。

➢ 在模型树中,右键单击选中特征,在弹出的快捷菜单中单击【信息】选项,可以快速地获取该特征的形式、编号以及名称等信息。

特征编辑

在模型树中的特征上右键单击弹出的快捷菜单,可对所选的特征进行修改、重定义、隐藏、删除等命令操作,模型树右键快捷菜单的运用使修改更加简单化。下面介绍快捷菜单中常用命令。

删除选项

删除命令是将已经建立的特征从模型树和绘图区域中同时删除。

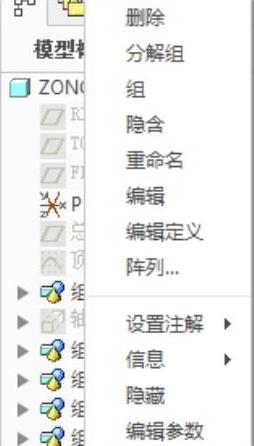

1)在模型树中选择需要删除的特征对象后,单击鼠标右键从弹出的快捷菜单中选择【删除】,如图2-59所示,若所删除特征与其他特征无关联,则系统会弹出如图2-60所示的对话框,单击【确定】按钮,即可将特征从模型中删除。


图2-59 快捷菜单


图2-60 无关联删除特征

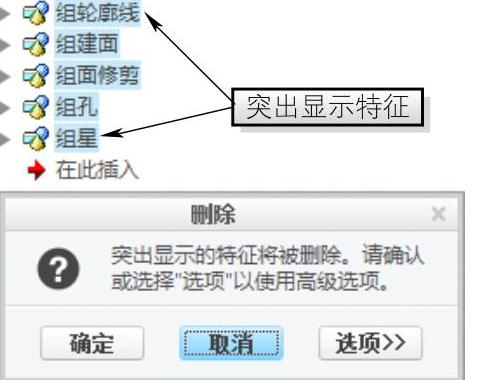

2)若所删除特征含有子特征或者与其他已创建特征有关联,例如删除【轴基准】,则系统弹出【删除】对话框,如图2-61所示,并且关联特征在模型树中以加亮的形式显示,单击【确定】按钮后加亮显示特征均被删除。

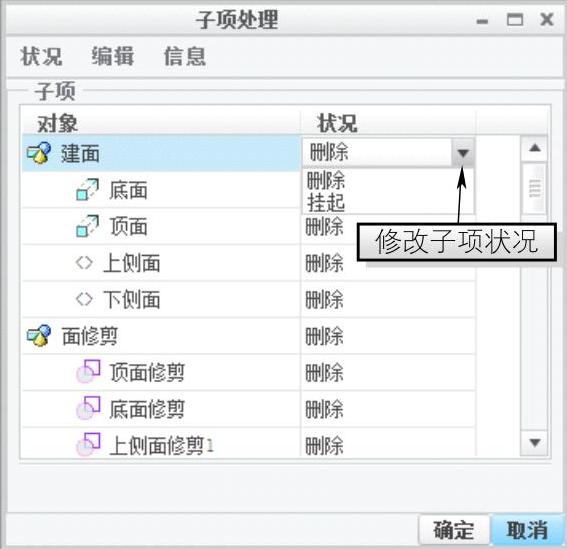

3)在进行关联删除时可单击【删除】对话框右下角的【选项】按钮,打开【子项处理】管理器,将需要保留的特征改为【挂起】,如图2-62所示,达到关联特征不被删除的目的。


图2-61 关联删除


图2-62【子项处理】管理器

选项

Creo模型树中可以将多个特征组合在一起形成一组,并且组合后的特征可作为单个特征,对其进行镜像或阵列操作,从而提高设计效率

1)按住Shift键在模型树中选择【顶星】和【下侧星】,在加亮特征上右击打开快捷菜单并单击【组】选项,如图2-63所示。

2)在刚创建的组上单击鼠标右键,选择【重命名】选项,如图2-64所示,将其命名为【星】。

3)若要分解组,可在需分解的组上右击,在弹出的快捷菜单中选择【分解组】即可将其分解。


图2-63 创建【组】


图2-64 重命名

隐含选项

隐含零件上特征可以简化零件模型,由于隐含的特征不进行再生,因此大大减少了再生的时间。在设计过程中隐含某些特征,具有多种作用:①隐含其他特征后可以凸显当前工作区域;②隐含当前不需要的特征可以使更新特征减少从而加速修改和显示过程;③隐含不需要的特征可以释放一定内存,使软件运行更快,提高模型设计效率;④隐含特征可以起到暂时删除特征的效果,但又与删除不同,即隐含特征只是暂时不在图形中显示,可以随时恢复所隐含的特征,而删除则不能。创建隐含特征的具体方法如下:

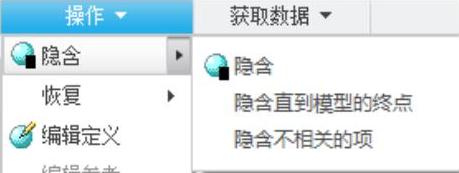

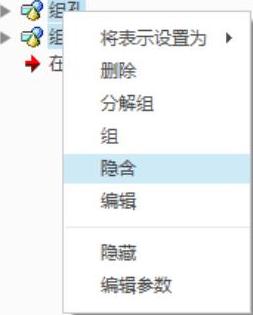

1)按住Ctrl键单击选择【孔】和【星】两组,右击打开快捷菜单并单击【隐含】选项,如图2-65所示,或者单击【模型】选项卡【操作】组下拉列表中的【隐含】命令,如图2-66所示。


图2-65 隐含两组


图2-66 隐含状态显示

2)如果要恢复被隐含的特征,可在模型树中选中要取消隐含的特征,右击快捷菜单并单击【恢复】选项或者执行【模型】→【操作】→【恢复】→【恢复全部】命令。在执行【模型】→【操作】→【恢复】命令时可以看到其中包括有【恢复】、【恢复上一个集】以及【恢复全部】3个选项:

➢ 【恢复】:表示恢复所选定的隐含特征。

➢ 【恢复上一个集】:表示恢复上一个被隐含的特征。

➢ 【恢复全部】:表示恢复所有的隐含特征。

隐藏选项

特征的隐藏是将特征暂时藏起来,不在图形窗口中显示,可在任何时间隐藏或者取消隐藏所选取的模型特征。特征的隐藏是有条件的,基准面、基准轴、基准点、基准曲线、坐标系及含有轴、平面和坐标系的特征、面组以及组件原件均可以直接隐藏,但实体特征不能进行此命令。

例如,在模型树中右击【组星】,选择快捷菜单中的【隐藏】命令,隐藏前如图2-67所示,隐藏后如图2-68所示。


图2-67 隐藏前


图2-68 隐藏后

在此插入选项

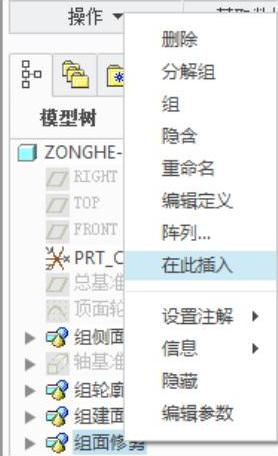

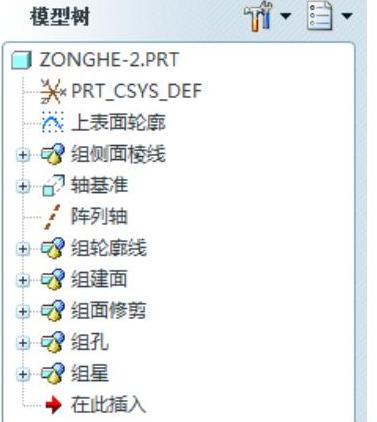

在进行模型设计的过程中,有时需要在已建特征或者几个特征之前创建其他特征,使用【在此插入】选项可以实现此操作。例如,在模型树【组面修剪】特征上右击,单击快捷菜单中的【在此插入】选项,如图2-69所示,系统将从图2-70所示的组下创建新特征。


图2-69 快捷菜单


图2-70 在此创建新特征

编辑定义选项

在Creo中可对已创建的特征进行重新定义,以及进一步修改。【编辑定义】选项可对特征的属性、参照、剖面的形状等方面进行重新设置。设置时,将进入创建该特征的状态下进行特征的重新编辑。

特征关联

在特征的绘制过程中,除了要标注界面的尺寸外,还要定义特征基准即定义特征的绘图平面以及特征的位置尺寸,这样所建立的特征与其在建立过程中所依赖的特征就会存在关联,即父子特征。父特征设计变更时,子特征也会随之改变。

在创建模型特征时应尽量按照基础特征、其他特征、拔模特征、倒圆角特征等步骤进行创建,以产生清晰的父子特征关系,当需要修改设计时才能对其进行有效的操作。

模型树设置

设置模型树可以使其界面更加清爽,结构更加清晰,便于以后的操作以及提高模型设计速度。具体操作步骤如下:

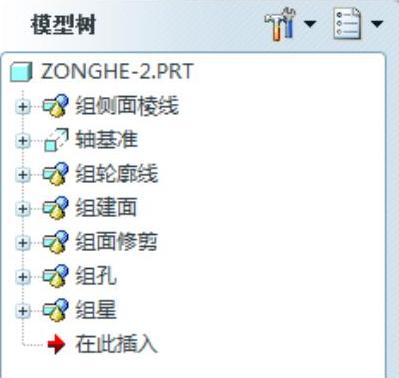

打开源文件第2章∣2-6.prt,其模型树如图2-71所示。

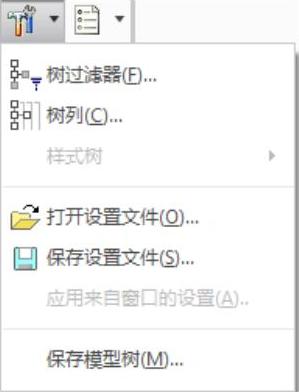

1)单击模型树右上角的【设置】按钮978-7-111-43338-5-Chapter02-98.jpg,打开如图2-72所示的【设置】下拉列表。


图2-71 模型树


图2-72 【设置】下拉列表

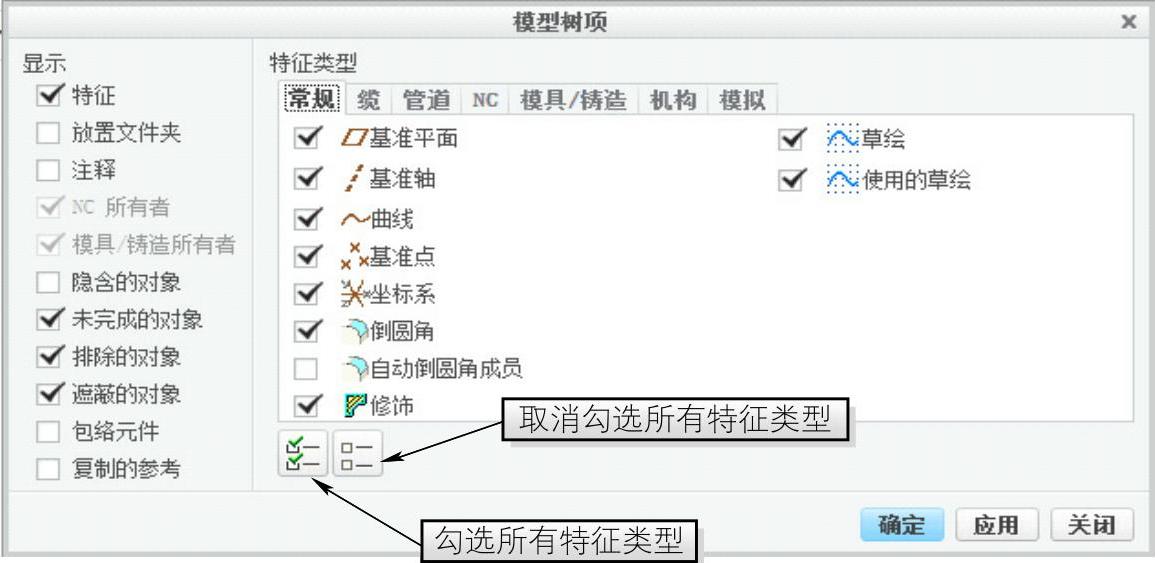

2)单击【设置】下拉列表中的【树过滤器】选项,打开【模型树项】对话框,如图2-73所示;取消【显示】列表中的【隐含的对象】,单击【确定】按钮,模型树中隐含特征将不再显示。


图2-73 【模型树项】对话框

3)取消勾选【特征类型】列表中的【基准平面】,单击【确定】按钮,模型树中将不再显示基准平面特征,如图2-74所示。

4)取消勾选【特征类型】列表左下角的【取消勾选所有特征类型】按钮978-7-111-43338-5-Chapter02-102.jpg,单击【确定】按钮,模型树中将显示如图2-75所示。


图2-74 取消勾选【基准平面】


图2-75 取消勾选所有特征类型

5)单击【设置】下拉列表中的【树列】选项,打开【模型树列】对话框,如图2-76所示。


图2-76 【模型树列】对话框

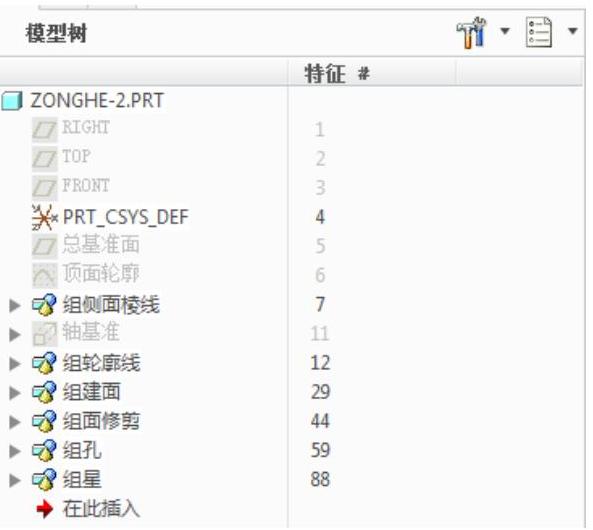

6)将【特征#】添加到【显示】列表中,单击【显示】列表中的【特征#】,然后单击【应用】/【确定】按钮,模型树中的显示如图2-77所示,此方法可用于显示创建模型所用特征数等一系列参数。

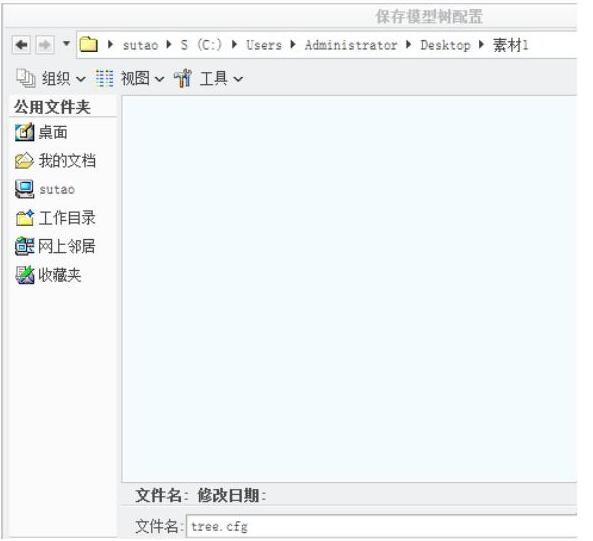

7)单击【设置】下拉列表中的【保存设置文件】选项,打开【保存模型树配置】对话框,如图2-78所示,修改保存位置并单击【保存】按钮。


图2-77 显示【特征#】


图2-78 【保存模型树配置】对话框

8)若需要重新调用该模型树设置,可单击【设置】下拉列表中的【打开设置文件】选项,选择“tree.cfg”文件并单击【打开】按钮调用模型树。

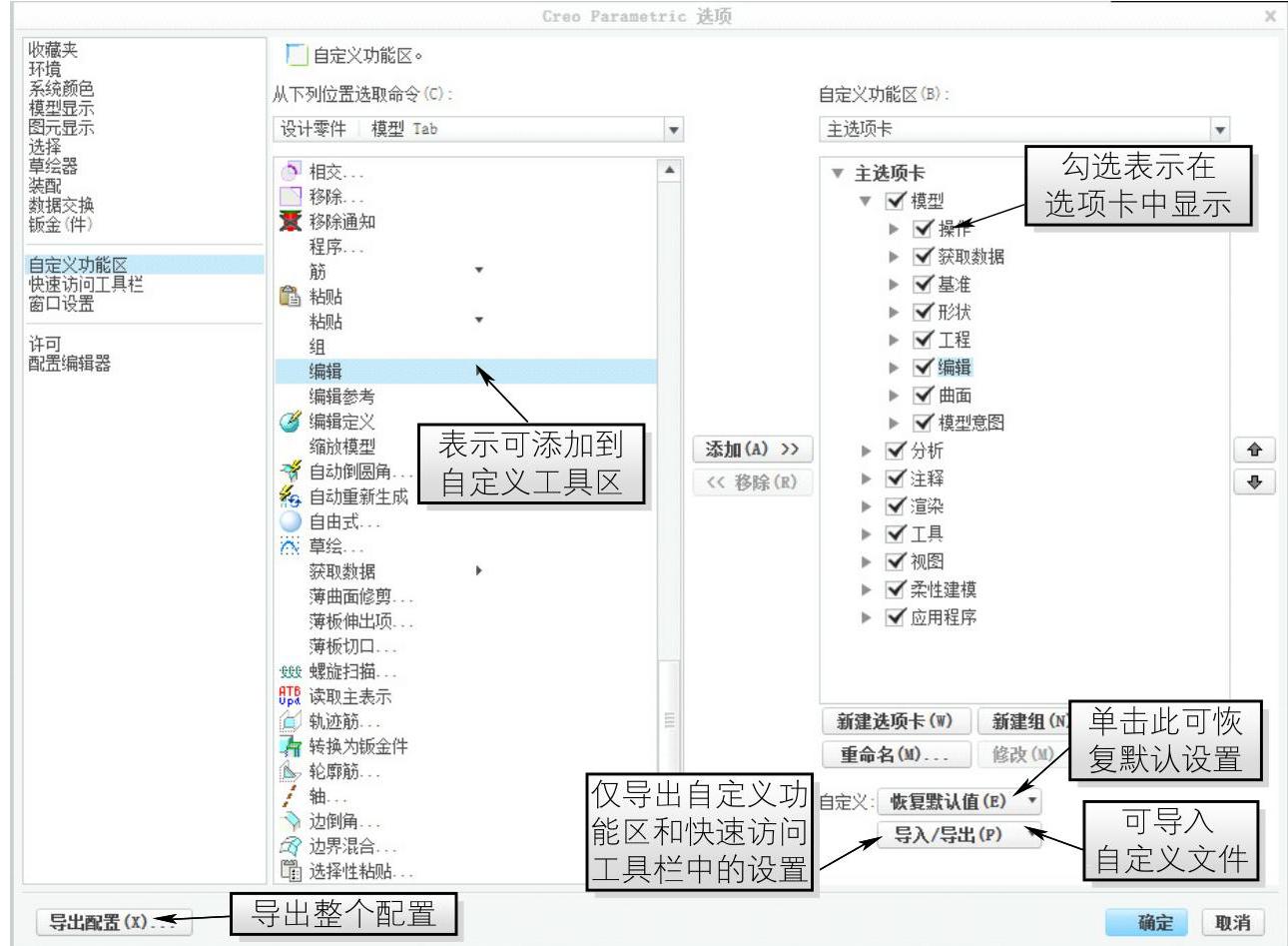

9)若要对模型树放置位置进行调整,可执行【文件】→【选项】命令,系统将弹出如图2-79所示的【Creo Parametric选项】对话框,单击其中的【窗口设置】选项。

10)单击对话框中右侧的【模型树放置】下拉列表,如图2-80所示,从中定义模型树的放置位置。

注:对模型树的设置可进行保存,以便于以后的操作,其具体保存与调用方法请参考本书第1章∣第2节曲面环境设置部分。


图2-79 【Creo Parametric选项】对话框


图2-80 【模型树放置】下拉列表
