创建2.5基准坐标系的操作步骤与技巧
【摘要】：创建基准坐标系的具体操作步骤如下：1）单击按钮输入名称为“2-5”，取消选项，单击按钮；在出现的新对话框中，选用mmns_part_solid模板，单击按钮。4）单击，完成基准坐标系CS0的创建，如图2-58所示。图2-57 输入偏移距离图2-58 新建基准坐标系注：用户可根据设计要求修改对话框中的其他偏移类型为、或；圆柱：R轴坐标值表示沿X轴正方向偏移的距离，θ轴坐标值表示绕Z轴旋转的角度，Z轴坐标值表示沿Z轴正方向偏移的距离。
创建基准坐标系是为了达到简单、快捷的目的。建立适合的基准坐标系具有很重要的意义并且用途广泛：①零部件装配时，若运用【坐标系重合】的装配方式，需用到基准坐标系；②生成NC加工程序时必须使用基准坐标系作为参考；③进行重量计算时必须设置基准坐标系以计算重心；④FEA、STL和IGES等数据的输入和输出都必须设置基准坐标系。
创建基准坐标系的具体操作步骤如下：
1）单击【新建】按钮
输入名称为“2-5”，取消【使用默认模板】选项，单击【确定】按钮；在出现的新对话框中，选用mmns_part_solid模板，单击【确定】按钮。
2）单击【模型】选项卡【基准】组中的【坐标系】按钮
，弹出【坐标系】对话框。
3）单击绘图界面中的坐标系以激活【坐标系】对话框，使用默认的偏移类型【笛卡尔】，输入基准坐标系相对于X、Y、Z轴的偏移距离分别为“100.00、70.00、40.00”，如图2-57所示。
4）单击【确定】，完成基准坐标系CS0的创建，如图2-58所示。

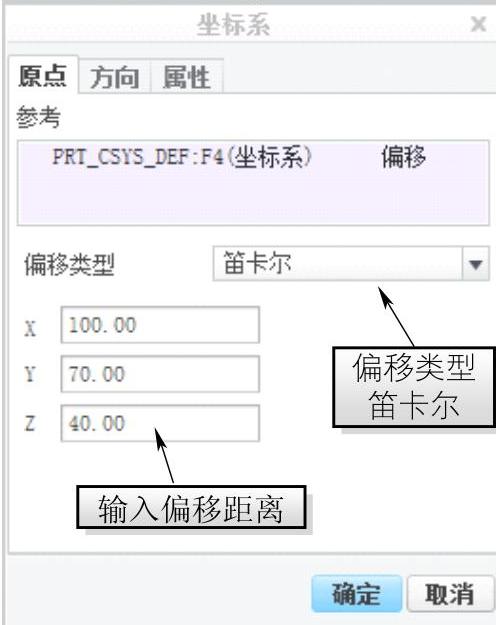

图2-57 输入偏移距离

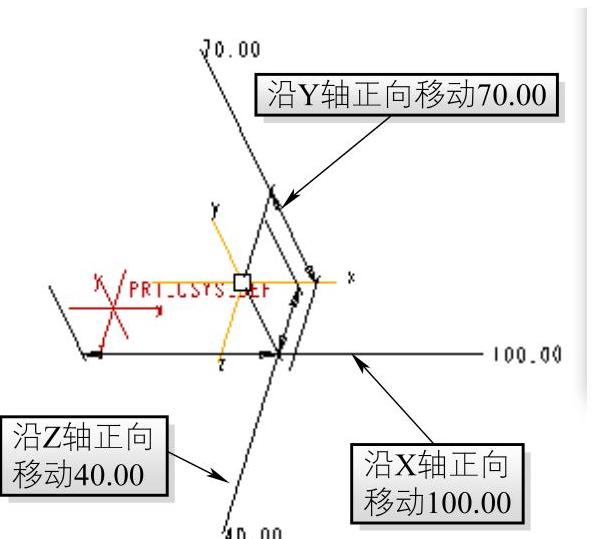

图2-58 新建基准坐标系
注：用户可根据设计要求修改【坐标系】对话框中的其他偏移类型为【圆柱】、【球坐标】或【自文件】；
圆柱：R轴坐标值表示沿X轴正方向偏移的距离，θ轴坐标值表示绕Z轴旋转的角度，Z轴坐标值表示沿Z轴正方向偏移的距离。
球坐标：ϒ轴的坐标值表示球半径，Φ轴的坐标值表示绕Z轴旋转的角度，θ轴的坐标值表示绕X轴旋转的角度。
自文件：是通过外接的*.trf文件进行自动创建基准坐标系。
