根据从0到1变化的参数t和三个坐标系参数来指定方程:①笛卡尔坐标系为x、y和z。②柱坐标系为r、theta和z。③球坐标系为r、theta和phi。
1)单击【新建】按钮输入名称为“2-3-2”,取消【使用默认模板】选项,单击【确定】按钮;在出现的新对话框中,选用mmns_part_solid模板,单击【确定】按钮。
2)执行【模型】选项卡【基准】下拉列表中的【来自方程的曲线】命令,系统弹出如图2-41所示【曲线:从方程】控制板,单击选择坐标系类型为【笛卡尔】并选取界面中的坐标系。

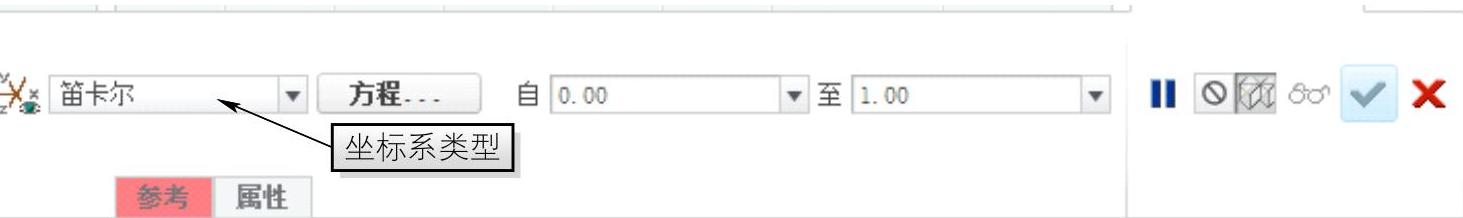

图2-41【曲线:从方程】控制板
3)单击【曲线:从方程】控制板中的【方程】按钮,系统会弹出【方程】对话框,输入椭圆线的参数方程“x=10*cos(t*360)y=6*sin(t*360)z=0”,如图2-42所示。

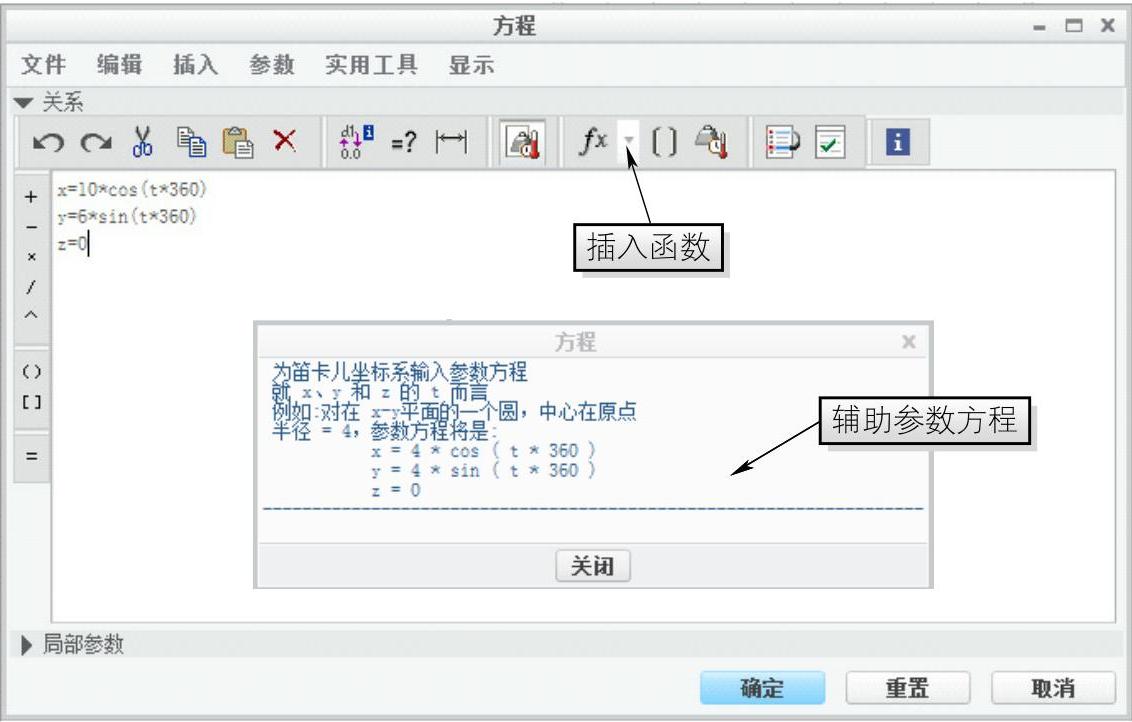

图2-42 输入参数方程
4)单击【确定】按钮,并单击【曲线:从方程】控制板中的【应用】按钮,完成通过方程创建椭圆特征。下面介绍几个常用函数方程,见表2-1。

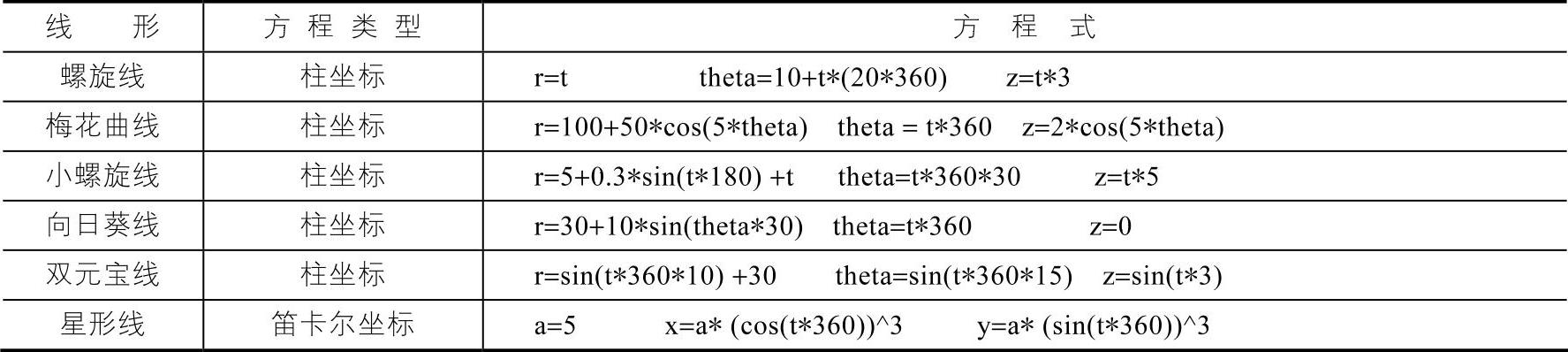

表2-1 函数方程
注:不能在定义基准曲线的方程中使用下列语句:abs、ceil、floor、else、extract、if、endif和search。
