使用点创建精准基准曲线

2023-06-19 理论教育版权反馈

【摘要】：图2-31 输入坐标系基准点偏移值图2-32 所得基准点3）执行选项卡组下拉列表中的命令，如图2-33所示，系统弹出如图2-34所示的控制板，按住Ctrl键依次选取～，选择连接方式为的曲线，如图2-35所示。图2-35 连接图2-36 下拉列表5）若要在点之间进行直线连接，可在选择两基准点后单击控制板中的按钮，然后依次单击其余点形成如图2-38所示特征，打开选项卡并勾选选项，可对各点单独设置圆角半径。图2-39 对话框1图2-40 对话框2

1）单击【新建】按钮输入名称为“2-3-1”，取消【使用默认模板】选项，单击【确定】按钮；在出现的新对话框中，选用mmns_part_solid模板，单击【确定】按钮。

2）单击【模型】选项卡【基准】组中的【偏移坐标系】按钮，打开【基准点】对话框，单击界面中的【原始坐标系】激活该对话框，输入如图2-31所示坐标值（若要删除列表中的坐标系单击鼠标右键【删除】即可），输入完成后单击对话框中的【确定】按钮，

得到如图2-32所示的基准点。

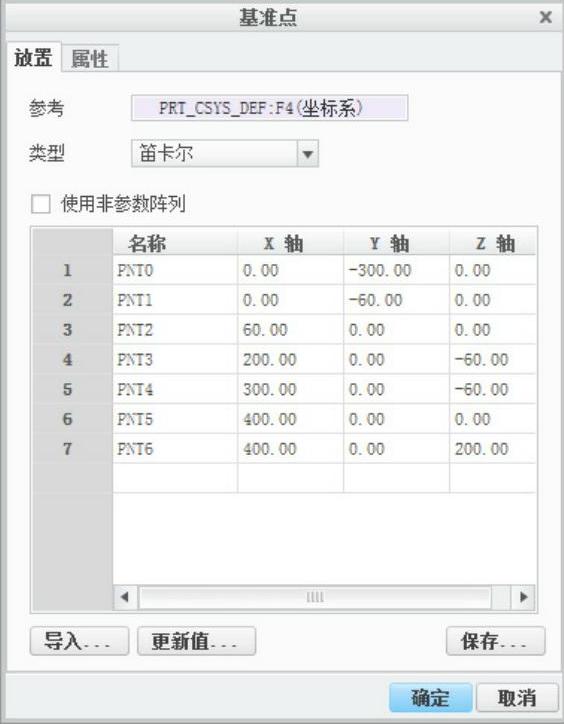

图2-31 输入坐标系基准点偏移值

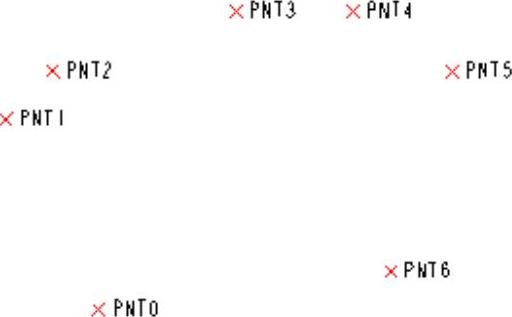

图2-32 所得基准点

3）执行【模型】选项卡【基准】组下拉列表中的【通过点的曲线】命令，如图2-33所示，系统弹出如图2-34所示的【曲线：通过点】控制板，按住Ctrl键依次选取【PNT0】～【PNT6】，选择连接方式为【样条】的曲线，如图2-35所示。

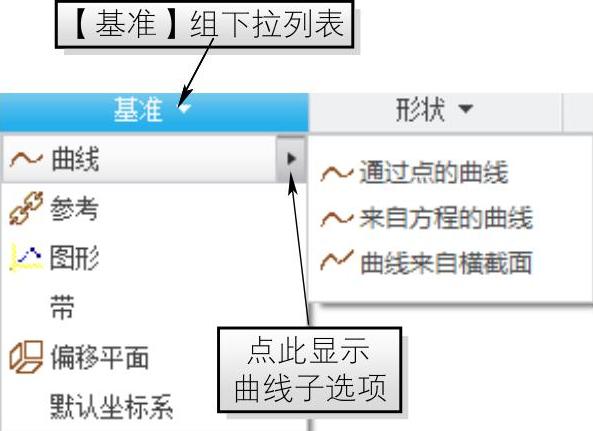

图2-33 通过点的曲线

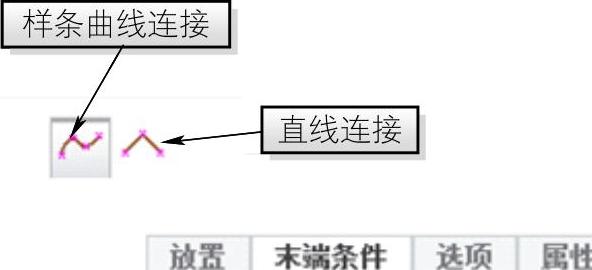

图2-34 【曲线：通过点】控制板

4）单击如图2-36所示的【放置】选项卡，修改【点2】、【点7】与前一点的连接方式为【直线】，则图形特征改变如图2-37所示。

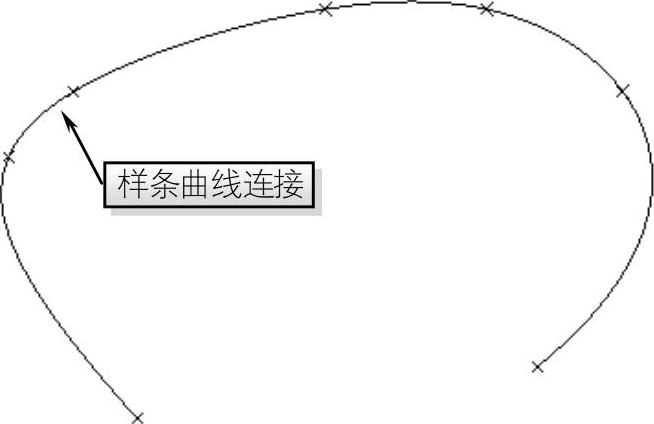

图2-35 【样条】连接

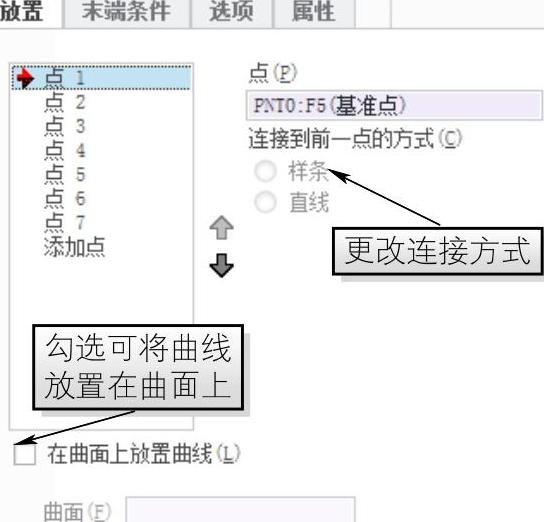

图2-36 【放置】下拉列表

5）若要在点之间进行直线连接，可在选择两基准点后单击【曲线：通过点】控制板中的【直线连接】按钮（在未单击基准点时，【直线连接】按钮处于未激活状态），然后依次单击其余点形成如图2-38所示特征，打开【放置】选项卡并勾选【添加圆角】选项，可对各点单独设置圆角半径。

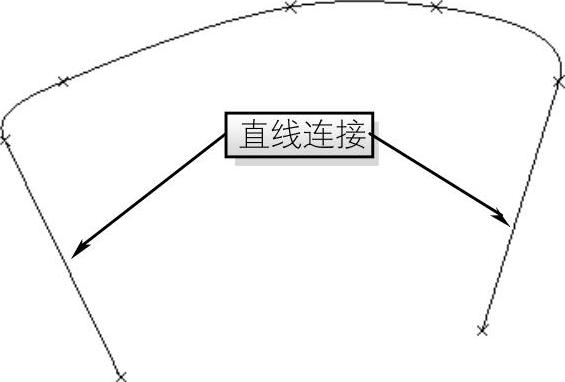

图2-37 部分【直线】连接

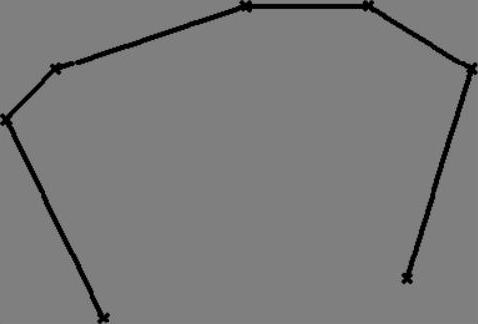

图2-38 全部【直线】连接

6）选择【放置】下拉列表中【在曲面上放置曲线】选项，然后选择要放置的曲面，曲线会自动依附到所选曲面上。

注1：当连接方式为【直线】时，可在拐角处添加圆角并设置圆角半径，但前提是形成拐角的两连接线必须均为直线连接（起点、终点除外），否则系统将弹出如图2-39所示的【曲线】对话框，要求将所对应的下一点连接方式更改为【直线】，否则不能进行添加和设置圆角。

注2：勾选【放置】下拉列表中【在曲面上放置曲线】选项时必须确保连接方式均为【样条】连接，否则系统将弹出如图2-40所示的【曲线】对话框，要求移除连接方式为【直线】的部分，而只对样条曲线进行曲面放置。

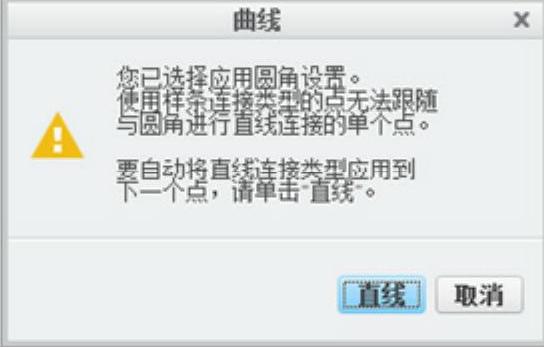

图2-39 【曲线】对话框1

图2-40 【曲线】对话框2
