创建一般基准点时，单击【模型】选项卡【基准】组中的【点】按钮，系统弹出【基准点】对话框，如图2-1所示。利用【基准点】对话框可以同时建立一个或者多个基准点。

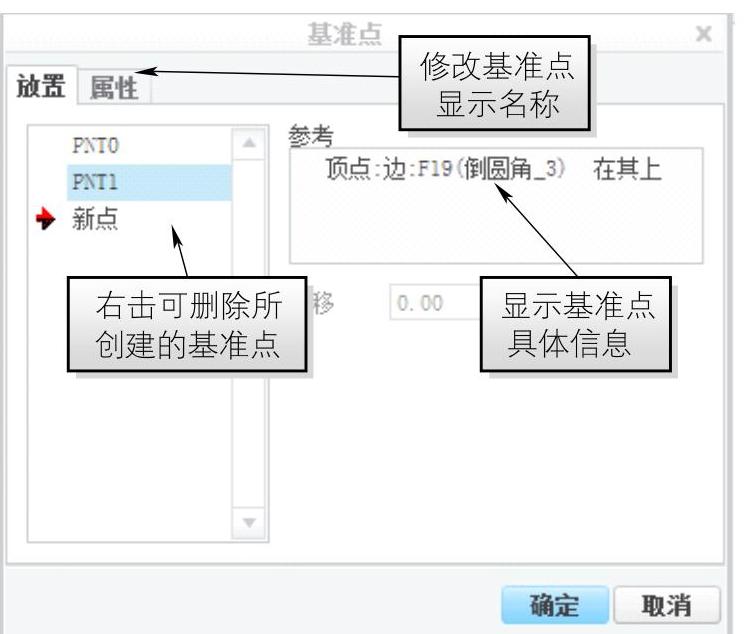

图2-1【基准点】对话框

具体操作步骤如下：

1）打开源文件第2章∣2-1-1.prt，模型如图2-2所示；单击【模型】选项卡【基准】组中的【点】按钮，系统自动弹出【基准点】对话框。

2）在顶面上创建PNT0基准点，即在顶面任意点处单击，则顶面上出现一个主控制点和两个定位控制点，如图2-3所示。

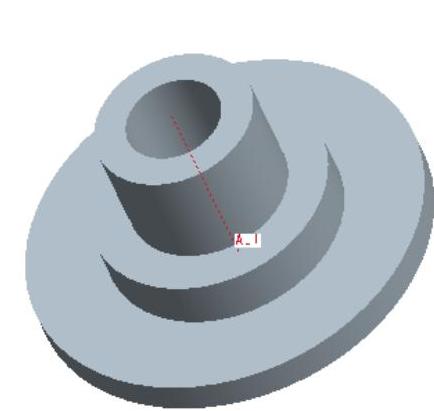

图2-2 零件模型

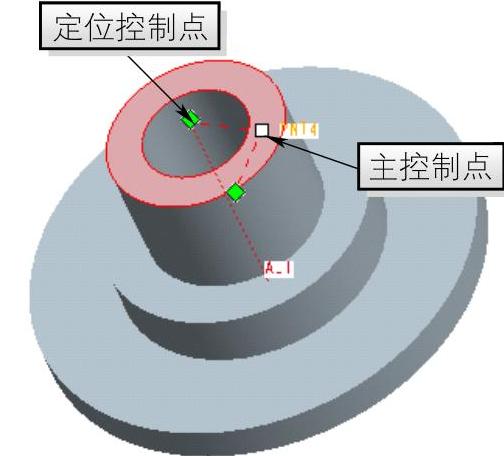

图2-3 控制点

注：靠近PNT0的点为主控制点，距离PNT0较远的两点为定位控制点。

3）运用鼠标将两定位控制点分别拖到FRONT面和RIGHT面并输入【偏移距离】，相对FRONT面偏移25.00，相对RIGHT面偏移30.00，如图2-4所示；在【基准点】对话框【参考】中修改参考类型为【偏移】，输入相对于基准平面的偏移距离，如图2-5所示，直到符合条件为止。

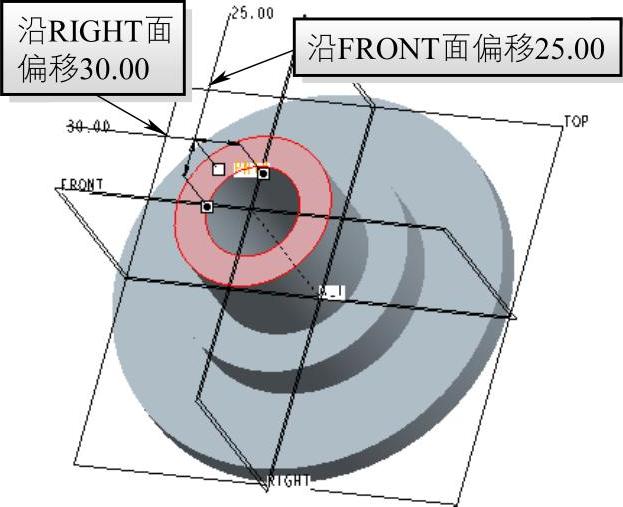

图2-4 选择偏移参照平面

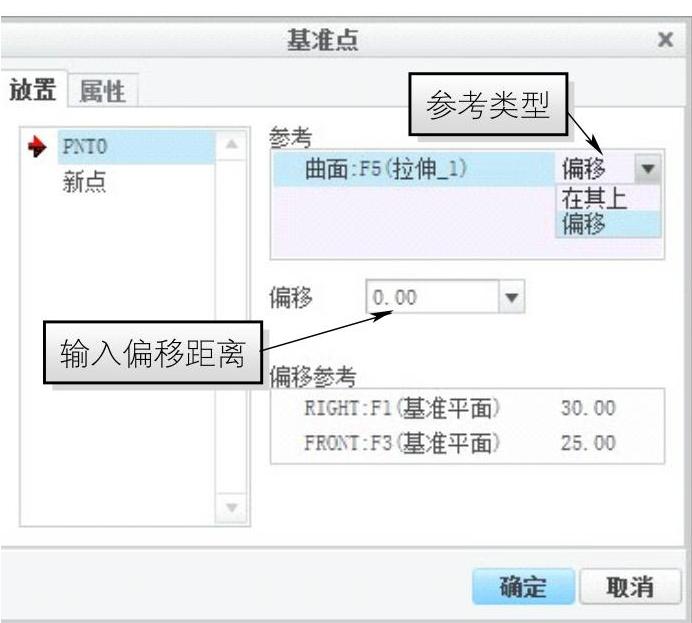

图2-5 修改偏移距离

4）创建边线上的基准点PNT1：单击【新点】选项激活创建新点模式，在实体模型顶面外边缘线上单击，如图2-6所示；在【基准点】对话框中设置比率，即基准点PNT1到选定端点的距离与曲线的总长度的比值，比率值为0.60，如图2-7所示；在输入比率前可单击来修改偏移的基点。

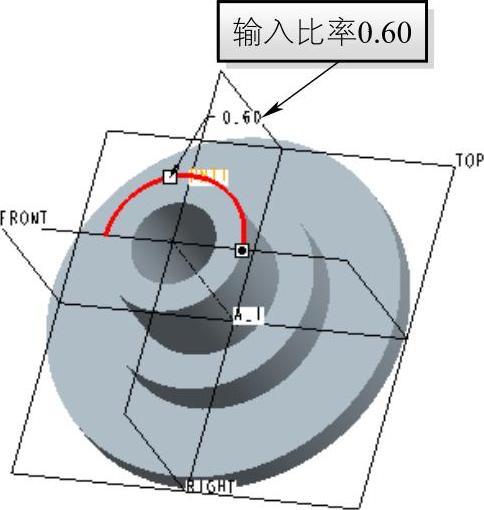

图2-6 选择边线创建基准点

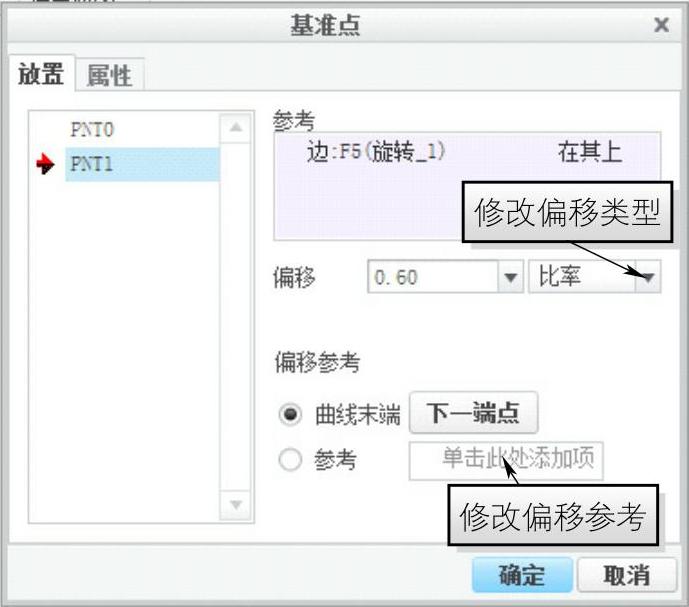

图2-7 修改基准点比率

5）在曲线的曲率中心创建基准点PNT2：单击【新点】选项，激活创建新点状态，在实体模型顶面外边缘线上单击，如图2-8所示；在【基准点】对话框的【参考】选项中修改参考类型为【居中】，创建基准点PNT2，如图2-9所示。

注：【居中】选项只有在弯曲的曲线或者曲面中才能显示，即在直线上创建基准点时，不会显示【居中】选项。

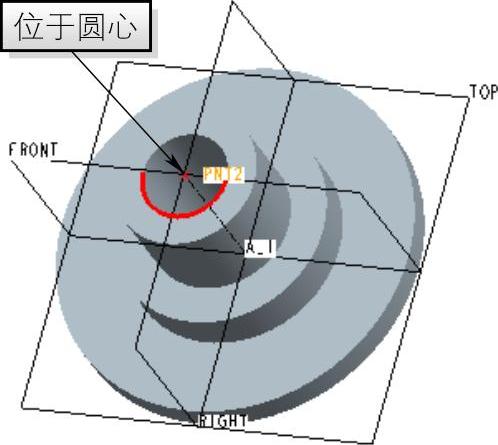

图2-8 创建曲率中心基准点

图2-9 修改参考类型为【居中】

6）创建曲面的偏距基准点PNT3：单击【新点】选项，激活创建新点状态，在顶面任意点处单击，然后修改【基准点】对话框【参考】选项中的参考类型为【偏移】，并输入【偏移距离20.00】；运用鼠标将两定位控制点分别拖到FRONT面和RIGHT面；然后在【基准点】对话框中分别修改相对于每个基准平面的偏移距离30.00、40.00，如图2-10所示，其输入参数如图2-11所示，单击【确定】按钮，完成一般基准点的创建。

图2-10 曲面偏移基准点

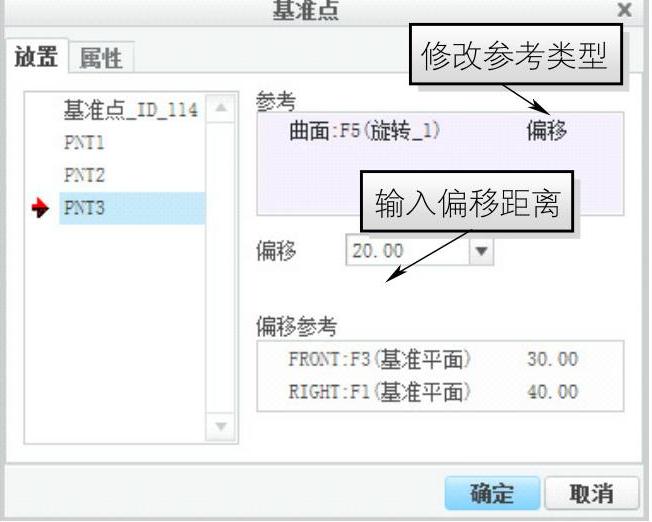

图2-11 输入参数
