1）单击【模型】选项卡【形状】组中【拉伸】工具按钮，打开【拉伸特征】控制板，单击【拉伸为曲面】按钮。

2）单击【放置】下拉列表中的【定义】按钮，如图1-40所示，弹出【草绘】对话框，选择U盘体上表面为草绘平面；单击【草绘】按钮进入草绘界面。

3）选择【快速设置栏】中的【草绘视图】按钮，运用【线】命令以及【弧】命令绘制外壳大致形状，单击【约束】组中的【平行】按钮，如图1-41所示，单击图中绘制的两条直线使其相互平行。

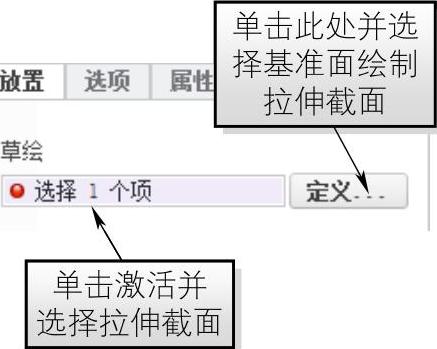

图1-40 【放置】下拉列表

图1-41 【约束】组

4）框选绘制的整个图形，单击【编辑】组中的【修改】按钮，打开【修改尺寸】对话框，如图1-42所示，在该对话框中修改草绘图形尺寸，直至形成如图1-43所示拉伸截面。

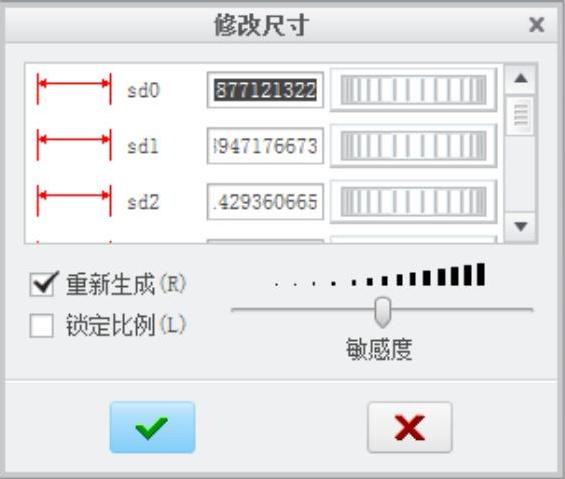

图1-42 【修改尺寸】对话框

图1-43 拉伸截面

5）单击【确定】按钮，完成拉伸截面的绘制，选择拉伸方式为【双侧对称拉伸】，输入拉伸深度为“250.00”，如图1-44所示，单击【应用】按钮完成拉伸操作。

6）单击【模型】选项卡【形状】组中【拉伸】工具按钮，打开【拉伸特征】控制板，单击【拉伸为曲面】按钮。

7）选择【放置】下拉列表中的【定义】按钮，系统弹出【草绘】对话框，选择上部创建拉伸特征的左侧面作为草绘基准面，单击【草绘】按钮进入草绘界面。

8）选择【快速设置栏】中的【草绘视图】按钮，执行【草绘】选项卡【设置】组中的【参考】命令，系统弹出【参考】对话框，单击U盘体上、下轮廓线以及拉伸曲面左、右轮廓线作为参考线，如图1-45所示。

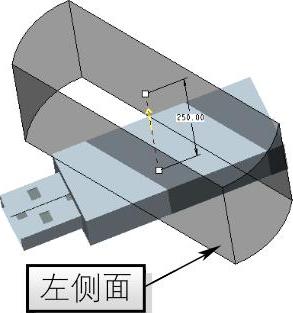

图1-44 双侧拉伸为250.00

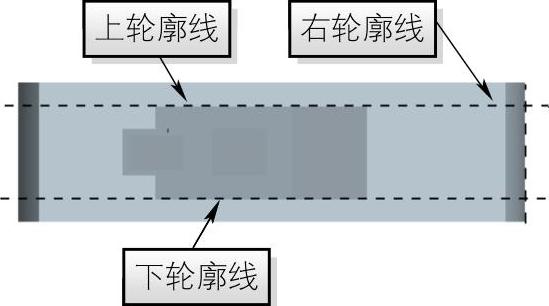

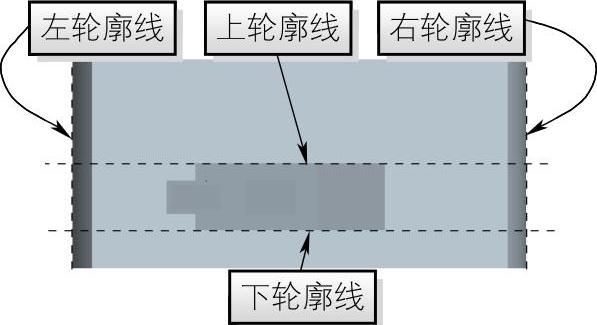

图1-45 选择参照线

9）绘制矩形拉伸截面，矩形的四边与参照线的距离均为20.00，如图1-46所示；单击【确定】按钮完成截面的创建，在拉伸控制板中输入拉伸深度为“200.00”并调整方向，形成如图1-47所示拉伸特征。

图1-46 拉伸截面

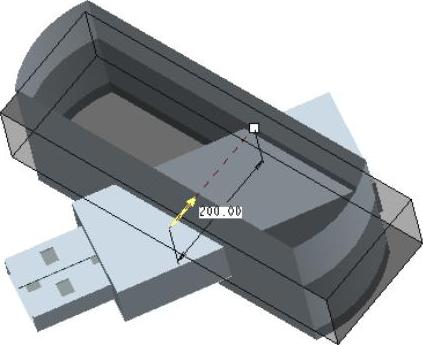

图1-47 拉伸深度200.00

10）按住Ctrl键同时选择两拉伸曲面，单击【模型】选项卡【编辑】组的【合并】按钮，打开【合并面组】控制板。

11）单击【保留侧】按钮更改保留曲面，运用特征【预览】按钮，保留侧显示如图1-48所示，单击【应用】按钮完成如图1-49所示合并特征。

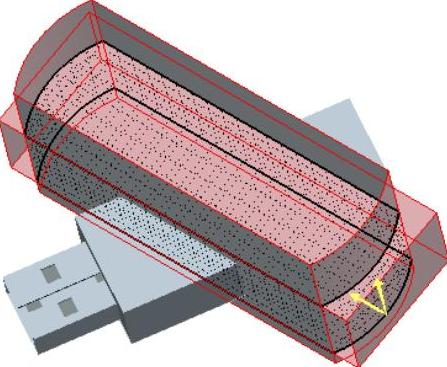

图1-48 保留侧显示

图1-49 合并特征

12）单击【拉伸】工具按钮，打开拉伸特征控制板，单击【拉伸为曲面】按钮，单击【放置】下拉列表中的【定义】按钮，弹出【草绘】对话框，单击【草绘】对话框中按钮，并单击【草绘】按钮进入草绘界面。

13）系统自动弹出【参考】对话框，选择【快速设置栏】中的【草绘视图】按钮，单击U盘体上、下轮廓线以及合并曲面右轮廓线，如图1-50所示。

14）沿参考线绘制与三条轮廓线完全重合且宽度为500.00的矩形，如图1-51所示，单击【确定】按钮完成截面的创建，在拉伸控制板中输入拉伸距离为“200.00”并调整方向。

图1-50 三条轮廓线

图1-51 绘制拉伸截面

15）按住Ctrl键同时选择该拉伸曲面以及已合并的曲面，单击【模型】选项卡【编辑】组的【合并】按钮，打开合并面组控制板。

16）单击【保留侧】按钮并运用特征【预览】按钮，合并显示区如图1-52所示，外壳特征创建完成，如图1-53所示。

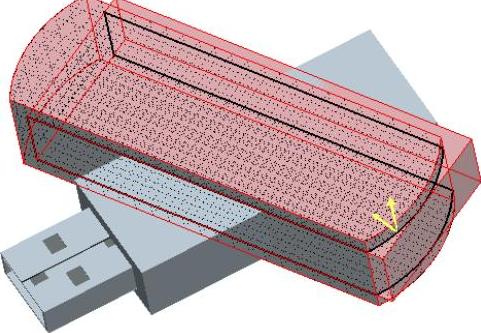

图1-52 合并显示区

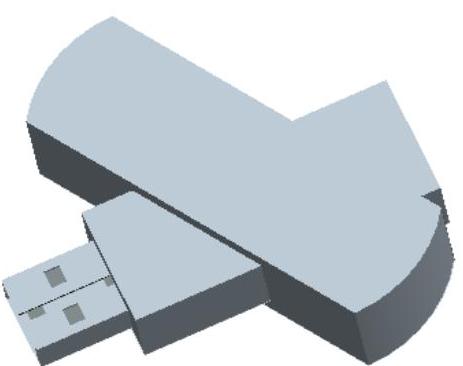

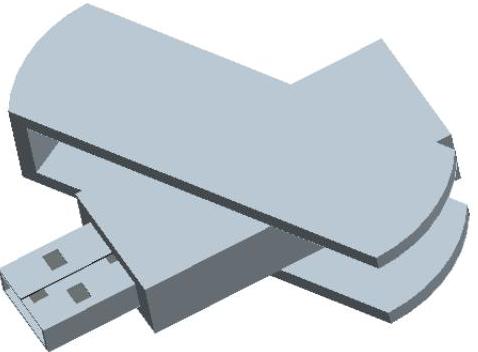

图1-53 外壳特征
