如何利用AutoCAD创建U盘体模型？
【摘要】：图1-15 对话框图1-16 5）单击组中的按钮，在界面中绘制长170.00mm，宽80.00mm的矩形，如图1-17所示，在绘制矩形时系统会自动显示对称约束符号。图1-17 草绘截面图1-18 6）单击按钮完成截面的创建，打开选项卡，勾选选项，如图1-19所示，并在拉伸控制板中输入拉伸深度为“400.00”，完成如图1-20所示的拉伸特征。7）单击按钮，按住Ctrl+D组合键使模型以默认模式显示，完成U盘体的创建。
1）单击【新建】按钮
选择【零件】类型并输入名称为“zonghe-1”，如图1-12【新建】对话框所示，取消【使用默认模板】选项，单击【确定】弹出如图1-13所示的【新文件选项】对话框，选择【mmns_part_solid模板】，单击【确定】按钮进入模型设计界面。

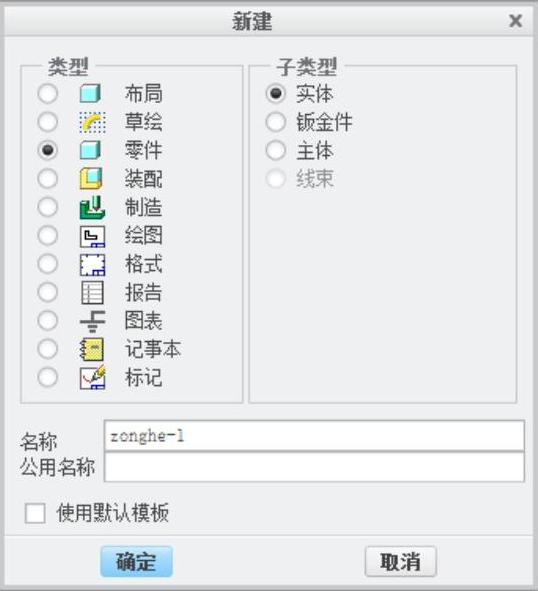

图1-12 【新建】对话框
图1-13 【新文件选项】对话框
2）单击【模型】选项卡【形状】组中【拉伸】工具按钮
，打开【拉伸特征】控制板，单击【拉伸为曲面】按钮
，如图1-14所示。

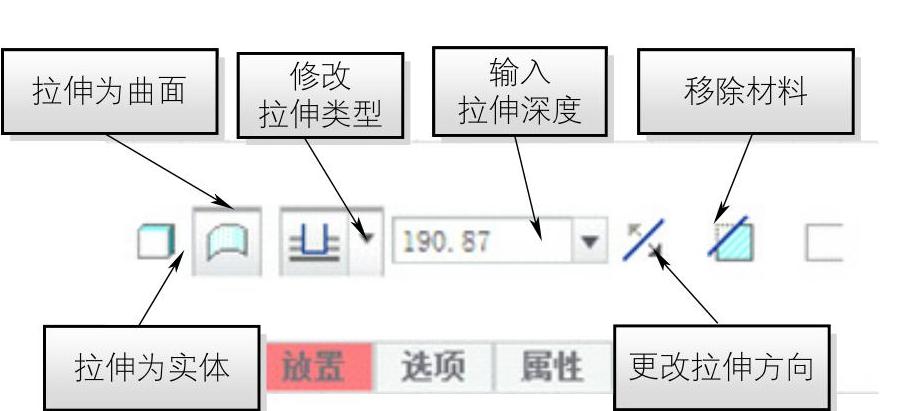

图1-14 【拉伸特征】控制板
3）单击【放置】下拉列表中的【定义】按钮，弹出如图1-15所示的【草绘】对话框，选择【FRONT】面为草绘平面，单击【草绘】按钮进入草图绘制界面。
4）选择【快速设置栏】中的【草绘视图】按钮
，如图1-16所示，使得草绘平面与屏幕平行；单击【草绘】组中的【中心线】按钮
，在草绘截面十字交叉处绘制两条互相垂直的中心线，便于下一步截面的绘制。

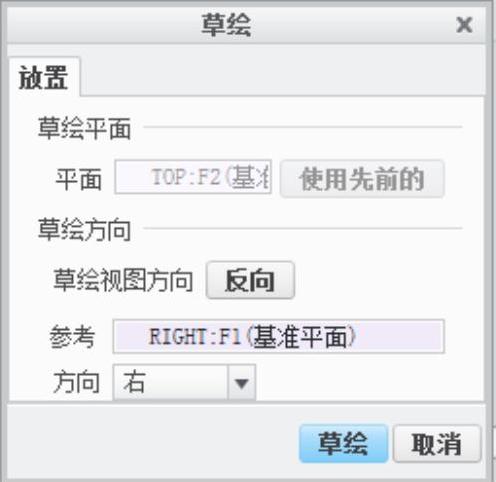

图1-15 【草绘】对话框

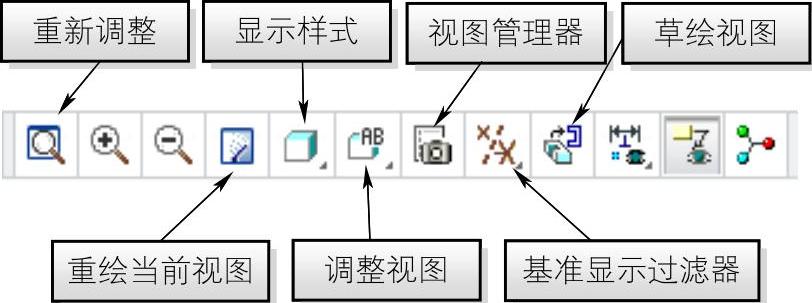

图1-16 【快速设置栏】
5）单击【草绘】组中的【矩形】按钮
，在界面中绘制长170.00mm，宽80.00mm的矩形，如图1-17所示，在绘制矩形时系统会自动显示对称约束符号。为了使界面整洁，可单击界面上方【快速设置栏】中【基准显示过滤器】列表中的按钮，取消其在界面的显示状态，如图1-18所示。
图1-17 草绘截面

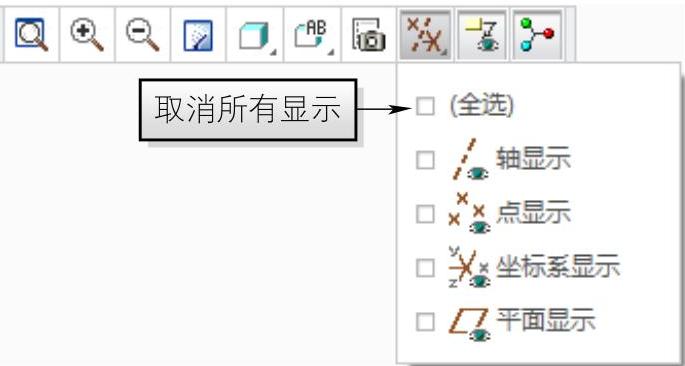

图1-18 【基准显示过滤器】
6）单击【确定】按钮
完成截面的创建，打开【选项】选项卡，勾选【封闭端】选项，如图1-19所示，并在拉伸控制板中输入拉伸深度为“400.00”，完成如图1-20所示的拉伸特征。
7）单击【应用】按钮
，按住Ctrl+D组合键使模型以默认模式显示，完成U盘体的创建。

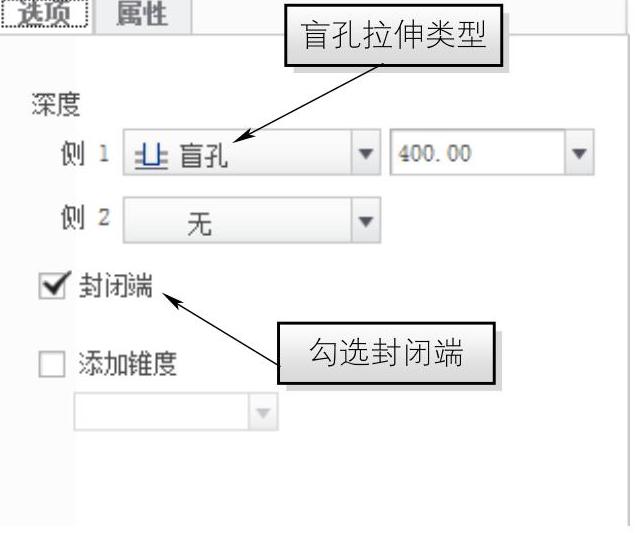

图1-19 【选项】选项卡
图1-20 拉伸深度为400.00
