网侧变流器虚拟电网磁链定向矢量控制系统
【摘要】：虽然高通滤波器也会造成一定的幅值和相位误差，但是只要选择合适的截止频率ωc，误差就可以控制在工程允许的范围内。图8.17所示系统与基于d轴电网电压定向的网侧变流器电压、电流闭环控制系统相比减少了电压信号检测和锁相环等环节，控制系统较为简单。图8.17 网侧变流器虚拟电网磁链按d轴定向的无电压传感器矢量控制系统

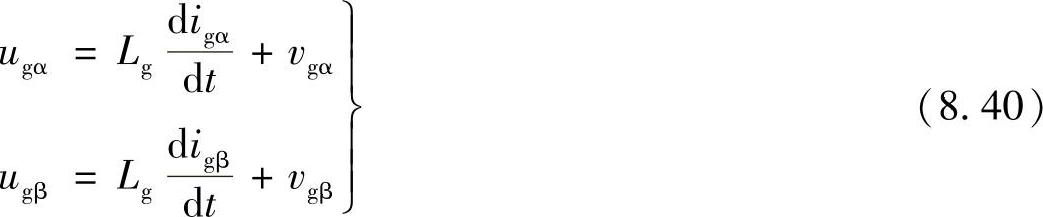

在电网电压定向控制中，定向角φ信号用锁相环模块获得比较复杂，如果将变流器交流侧想象（虚拟）为三相交流电动机的定子侧，三相电压uga、ugb、ugc即为定子的三相感应电动势ega、egb、egc。在二相静止坐标系上，当忽略电阻Rg时，虚拟定子的电压方程为

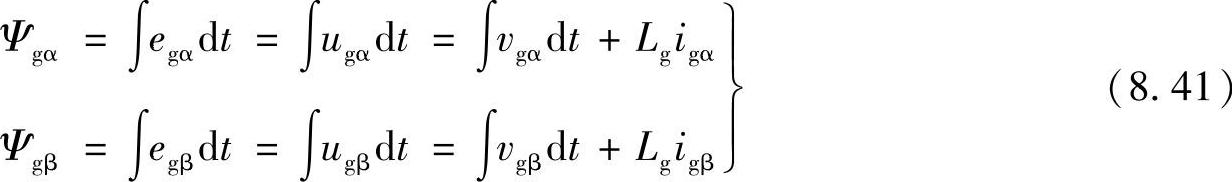

虚拟电网磁链（虚拟定子磁链）在αβ坐标系上的分量为
虚拟电网磁链Ψg=Ψgα+jΨgβ，虚拟电网磁链的幅值和相位角为
如果将虚拟电网磁链Ψg定向在dq旋转坐标系的d轴方向上，如图8.15所示，则dq旋转坐标系的定向角φ可以根据静止坐标系上的Ψgα、Ψgβ分量求出。但由于Ψgα、Ψgβ的积分计算要涉及其初始值问题，直接积分得到的结果包含了与初始值有关的直流偏置，使得到的磁链轨迹在αβ坐标系中不是以原点为中心的圆，而是以直流偏置点为中心的圆，因此在虚拟电网磁链观测中常用一阶低通滤波器代替纯积分器，如图8.16所示。一阶低通滤波器相当于一个纯积分器加上一阶高通滤波器
，从而达到消除直流偏置的效果。虽然高通滤波器也会造成一定的幅值和相位误差，但是只要选择合适的截止频率ωc，误差就可以控制在工程允许的范围内。
(https://www.chuimin.cn)

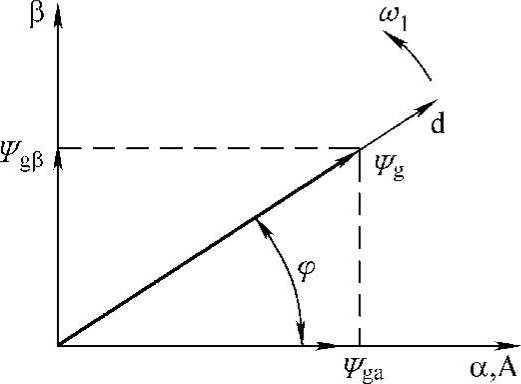

图8.15 虚拟磁链定向控制
图8.16 虚拟电网磁链观测器

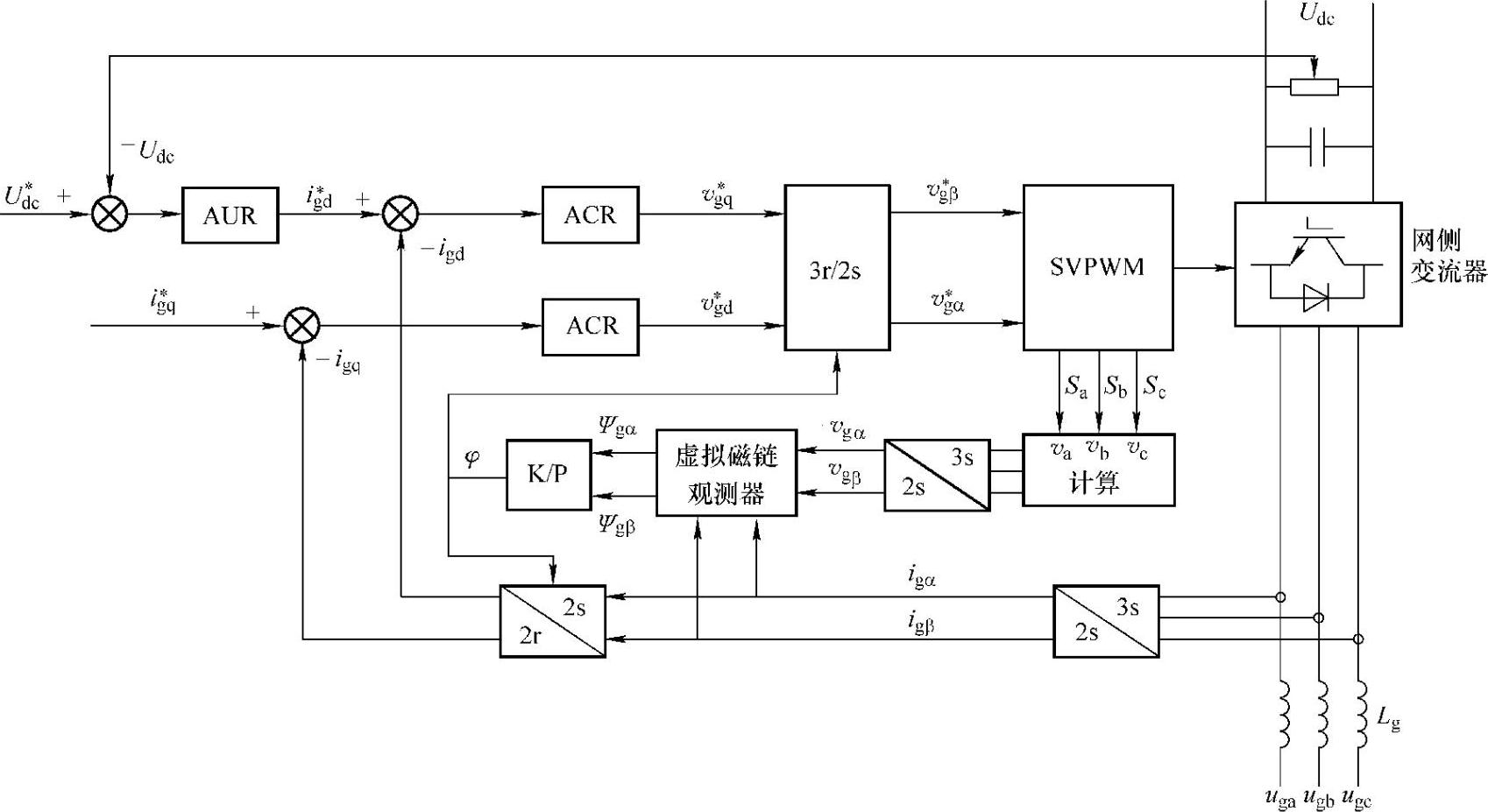

网侧变流器虚拟电网磁链按d轴定向的无电压传感器矢量控制系统如图8.17所示。图中，从SVPWM得到变流器开关信号Sa、Sb、Sc，以式（8.27）计算变流器交流侧电压va、vb、vc，经3s/2s变换得到vgα、vgβ，经过虚拟磁链观测器（原理见图8.16）计算虚拟磁链在αβ坐标系上的分量Ψgα、Ψgβ，然后经极坐标K/P计算[见式（8.42）]得到定向角φ，用于2r/2s变换。图8.17所示系统与基于d轴电网电压定向的网侧变流器电压、电流闭环控制系统（见图8.14）相比减少了电压信号检测和锁相环等环节，控制系统较为简单。
图8.17 网侧变流器虚拟电网磁链按d轴定向的无电压传感器矢量控制系统
