图6.27 无刷直流电动机调速系统仿真模型

无刷直流电动机（梯形波永磁同步电动机）仿真使用永磁同步电机模块（Permanent Magnet Synchronous Machine），在模块对话框中Flux distribution栏下选择Trapezoidal（梯形波）。依据该模块建立的梯形波永磁同步电动机调速系统仿真模型如图6.27所示。模型中，系统主电路由直流电源DC、逆变器（Universal Bridge）和永磁同步电机（Permanent Magnet Synchronous Machine）模块组成。模型控制部分由转速给定模块n^∗、转速调节器模块ASR、PWM脉宽调制器PWM Generator和控制器单元controller等组成。转速调节器输出脉宽控制信号，并通过脉宽调制器调节输出脉冲宽度，脉宽调制器相当于直流斩波控制器，用于控制电机三相电压。梯形波永磁同步电动机一般需要在电机轴上安装磁极位置检测，根据转子的磁极位置分配电动机三相绕组的通电，模型中是通过电机模块输出的转子位置角thetam信号，由控制器单元controller产生逆变器模块六个开关器件的120°驱动信号。controller模块的结构如图6.28所示。模块中，电机观测得到的转子位置角thetam通过Rounding Function、Relational Operator等模块运算得到以2π为周期、每隔π/3产生的一个脉冲宽度为2π/3的方波脉冲，该方波脉冲与脉宽调制器产生的脉宽信号pulse经过与门AND运算共产生六路驱动信号从gate端输出，在转子位置角thetam信号中连接的放大器np用于设置电机的极对数，以便将机械转角变换为电角弧度。

图6.28 controller模块的结构

模块参数见表6.2，电动机带载起动，初始转速给定n^∗为2000r/min，在0.25s时改变为1000r/min，启动仿真得到结果如图6.29所示。其中，图6.29a所示为转速响应波形，起动后电动机转速很快达到了2000r/min，起动时电动机转速略有超调，稳定转速波动很小。0.25s时转速给定改变，转速迅速下降到1000r/min，波形表明系统也有良好的调速性能。图6.29b所示为电动机的转矩波形，转矩有一定波动，速度变化时转矩有响应但影响很小。图6.29c所示是无刷直流电动机一相绕组感应电动势，感应电动势是底宽为180°的梯形波，因此每相的磁通也是梯形波，以此特征，无刷直流电动机也称梯形波永磁同步电动机。图6.29d～f所示分别是三相电流波形，电流是120°的矩形波，因为电压是PWM斩波控制，矩形波顶部随斩波频率有较大波动。

表6.2 无刷直流电动机调速系统模块参数

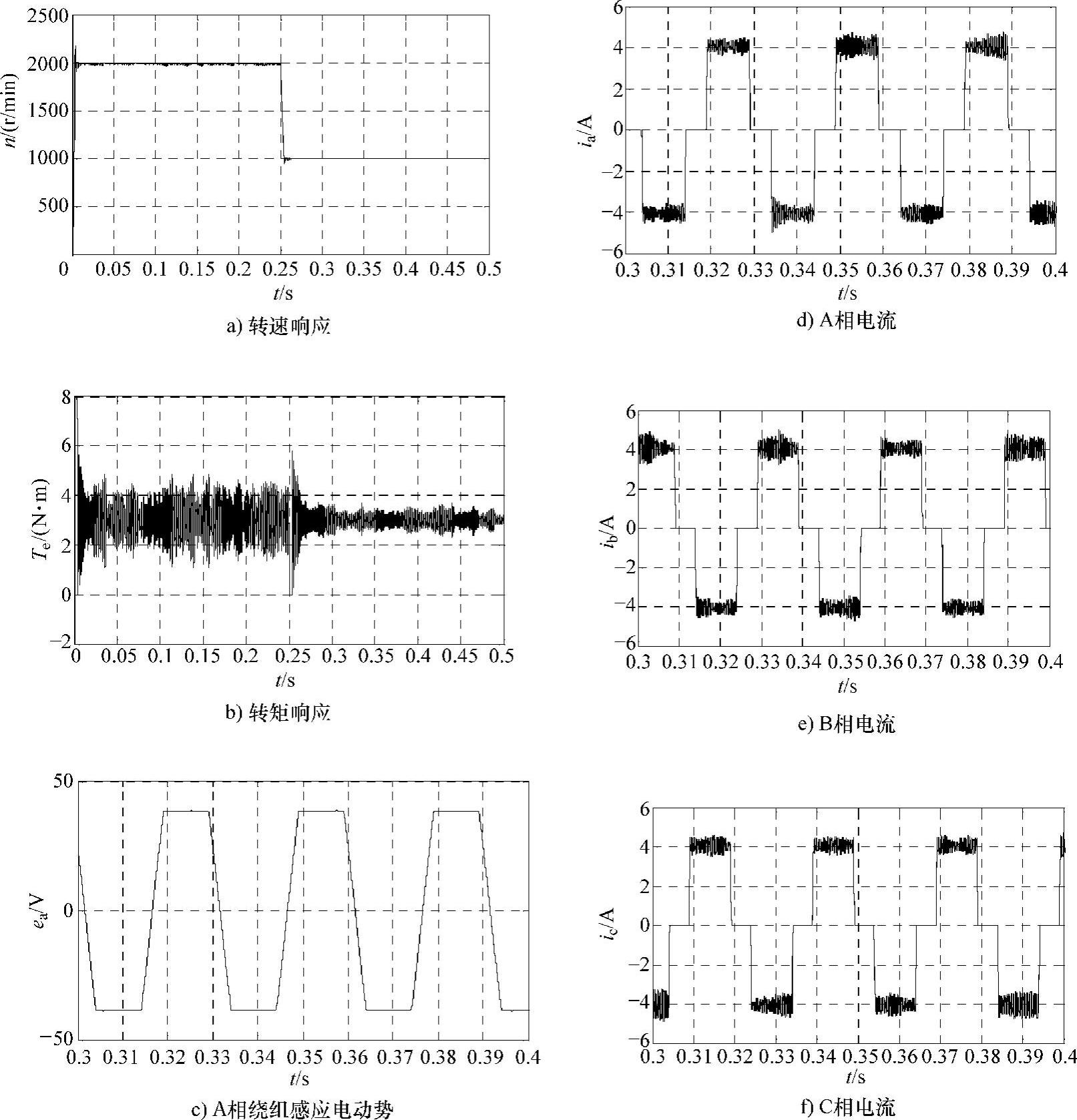

图6.29 无刷直流电动机系统仿真结果
