二相交流电动机定子和转子各有两个互相垂直的绕组，图4.4b模型中有两个静止的αβ坐标系，其中定子α_sβ_s坐标系是静止不动的，转子α_rβ_r坐标系随转子旋转，相对转子是静止的，相对定子是旋转的，这并不妨碍将3s/2s变换应用于转子绕组。

1.二相交流电动机的电压方程

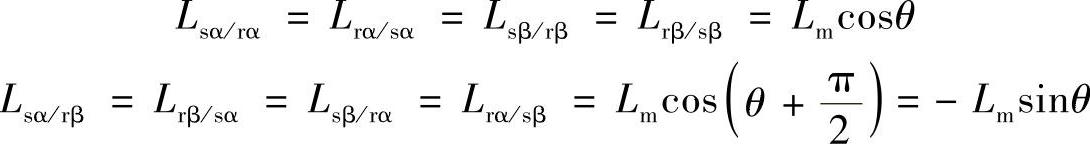

设：二相交流电动机定子绕组电阻为R_sαβ、自感为L_s，转子绕组电阻为R_rαβ、自感为L_r，绕组的互感为L_m。因为定子两相绕组互相垂直，转子两相绕组互相垂直，所以它们之间的互感为0。定子与转子绕组之间的互感为

式中，θ为转子α_rβ_r坐标系与定子α_sβ_s坐标系之间的夹角。

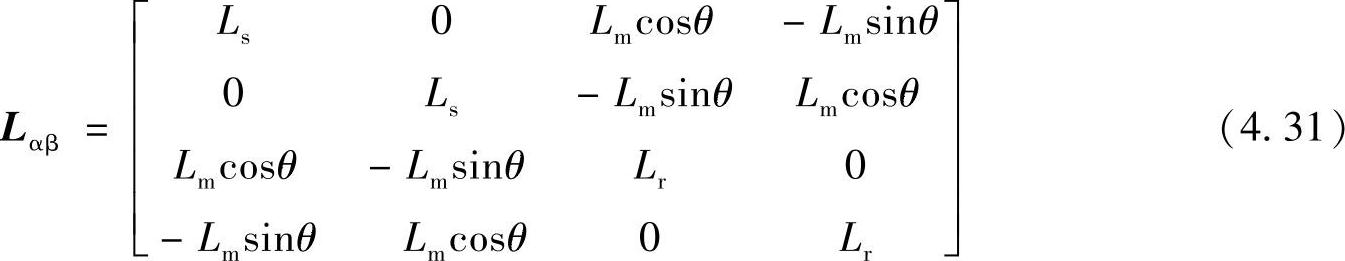

二相交流电动机的电感矩阵为

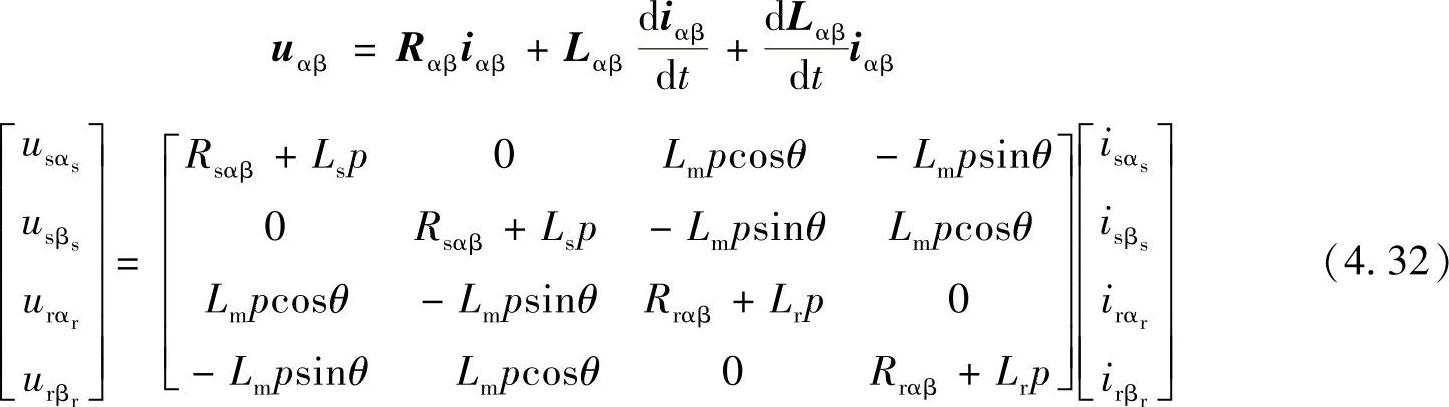

根据静止坐标系上二相交流电动机模型（见图4.4b）和式（4.14），可以列出二相交流电动机的电压方程

该模型的定子和转子电压方程分别建立在两个静止坐标系上，定子和转子的电压、电流频率不同。

2.二相电动机参数和三相电动机参数的关系

1）将三相交流电动机变换为二相交流电动机，要将三相电压（电流）变换为二相电压（电流），这可以使用三相静止/二相静止的变换[见式（4.22）]。在电动机功率相等的变换原则下，，二相电动机每相电压和电流应较三相电动机每相电压和电流提高倍。

2）二相绕组电感与三相绕组电感的关系。由式（4.24），在功率相等条件下，二相电动机定子电流、电压、磁链的α轴分量与三相电动机的关系为

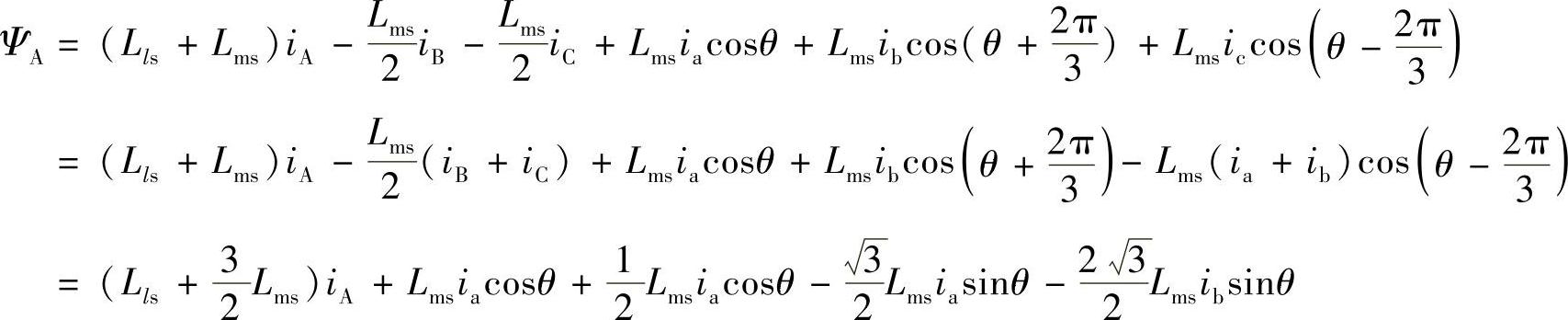

根据三相电动机的磁链方程[见式（4.9）]，A相绕组磁链为

将i_a=I_mrsinω_rt，代入上式，得

将式（4.36）的Ψ_A代入式（4.35），得

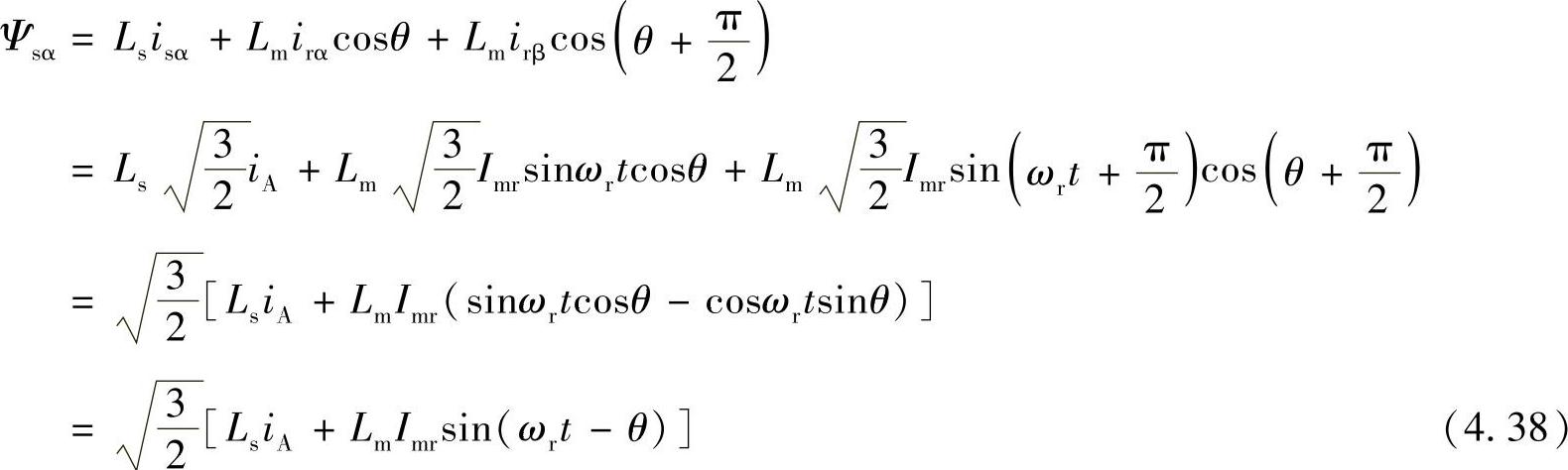

而按图4.4b所示的二相交流电动机模型，由二相交流电动机的电感矩阵[见式（4.31）]，定子α轴上绕组的磁链Ψ_sα为

比较式（4.38）和式（4.37），可得在功率相等原则下，等效二相坐标系上定子绕组自感为

二相交流电动机每相绕组的互感L_m与三相电动机互感L_ms的关系为

同理可得，等效转子绕组的自感为

3）二相绕组电阻。在功率相等变换原则下，二相电动机每相电压和电流较三相电动机每相电压和电流提高了倍，二相电动机每相功率已经是三相电动机每相功率的倍，因此三相电动机变换为二相电动机的等效模型时，每相绕组的电阻应该不变，即R_sαβ=R_s，R_rαβ=R_r。

二相交流电动机实际上就是常见的电容移相单相交流电动机，单相交流电动机有两个互相垂直的定子绕组，其中一个绕组串联了一个大容量电容器得到与输入U_s相差90°的交流电形成二相，如图4.5所示，因此单相交流电动机也称分相电动机或裂相电动机。如果二相交流电动机功率与三相交流电动机相同，三相交流电动机当然可以用二相（单相）交流电动机来代替和等效。

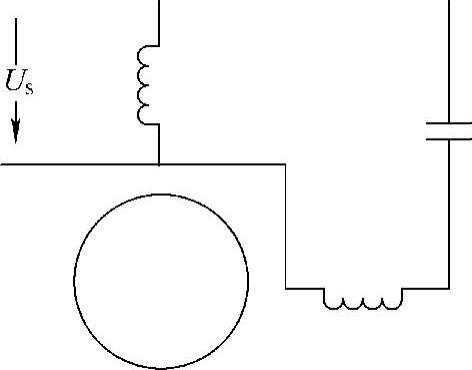

图4.5 单相交流电动机电路
