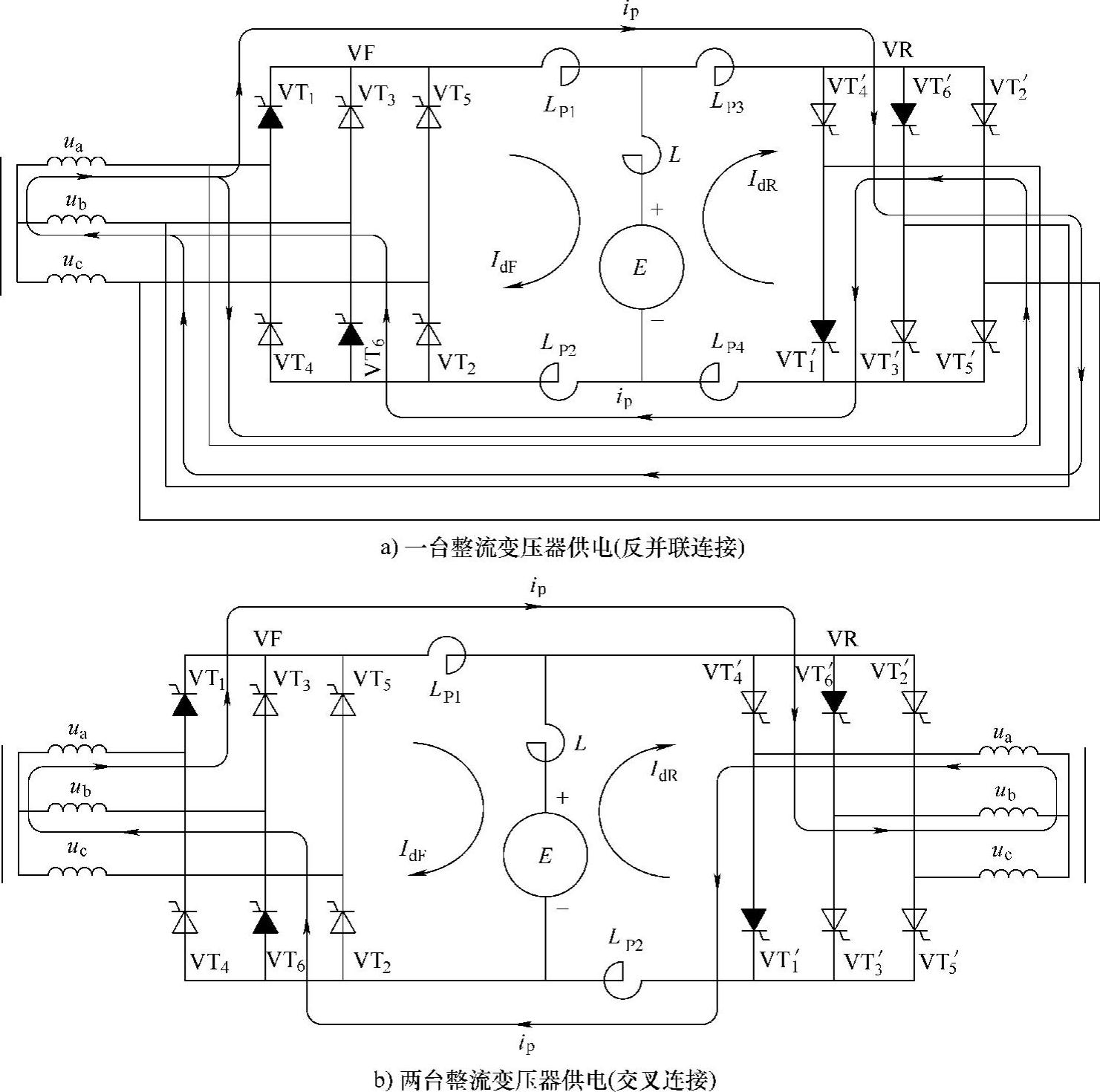

图2.3 晶闸管三相整流器可逆电路环流

晶闸管直流可逆调速系统的主电路由两台变流器反并联组成，当两台变流器工作时（整流或逆变），在它们之间会产生环流。所谓“环流”，是指不经过电动机，只在两台变流器中流通的电流。环流不经过电动机，没有做有用的功，环流只在变流器之间流动，徒增了变流器的负担，严重的环流还可能损坏变流器，因此需要限制或避免。环流有“直流环流”和“脉动环流”两种，直流环流是由两台变流器输出的平均电压不等而产生的，脉动环流是两台变流器输出电压的瞬时值不等而产生的。

不同整流电路并联产生的环流有所不同，但产生环流的原理是相同的，对于晶闸管三相桥反并联电路产生环流的通路有以下两种情况：

1）两组三相桥共用一台整流变压器（见图2.3a），这种电路通常称为反并联连接。整流器在VT₁、VT₆和VT₁′、VT₆′导通时有两条环流通路，一条从u_a→VT₁→L_P1→L_P3→VT₆′→u_b，另一条从u_a→VT′₁→L_P4→L_P2→VT₆→u_b。当晶闸管整流器VF组工作在整流状态时，不仅产生通过电动机的直流电流i_dF，还产生通过VT′₁、VT′₆的脉动环流i_p，脉动环流电压为u_ab；当晶闸管整流器VR组工作在整流状态时，整流器VR输出负载电流i_dR和环流i_p。

2）两组桥分别由两台整流变压器或二次侧为双绕组的整流变压器供电（见图2.3b），这种电路通常称为交叉连接电路，这时两组变流器间仅有一条环流通路，从u_a→VT₁→L_P1→VT′₆→L_P2→u_b→u_a，工作于整流状态的一台变流器不仅输出负载电流还有环流。

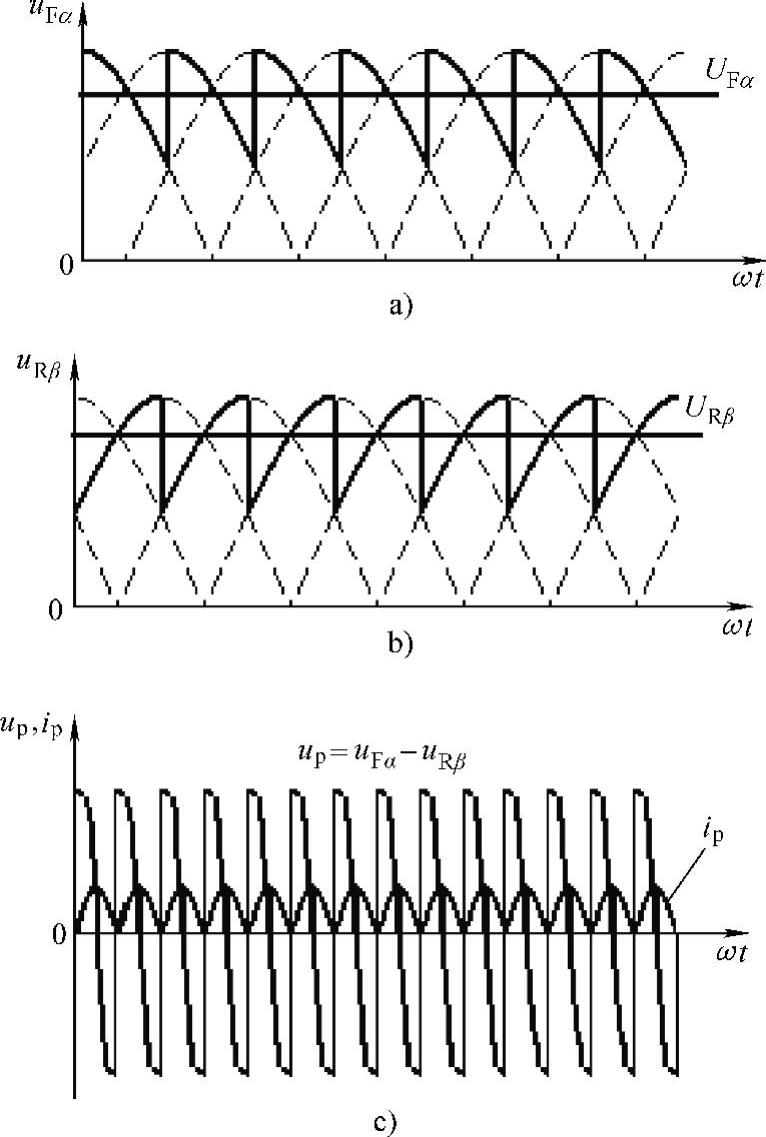

图2.4a和b所示是三相桥反并联，在VF桥整流，VR桥逆变，α_F=β_R=30°时的输出电压波形，两组桥的输出平均电压相同（U_Fα=U_Rβ）、方向相反，因此不会产生直流环流，但是两组三相桥输出电压的瞬时值不等（u_Fα≠u_Rβ），因此产生脉动环流i_p，如图2.4c所示。如果α_F<β_R，U_Fα>U_Rβ，则两组变流器间还会有直流环流。

环流增加了变流器和变压器的负担，因此需要限制或消除，限制环流一般采用电抗器。对于图2.3a所示的反并联连接电路，有两条环流通路，为了限制脉动环流一般使用四台限制环流电抗器L_P1～L_P4，为了减小环流电抗器的体积，环流电抗器铁心截面设计得较小、易于饱和，当VF组工作在整流状态时，L_P1和L_P2因为同时流过直流电流I_dF和脉动环流i_p，电抗器饱和，失去了限制环流作用，因此由L_P3、L_P4限制两路环流。当VR组工作在整流状态时，L_P3和L_P4同时流过直流电流I_dF和脉动环流i_p，电抗器饱和，由L_P1、L_P2限制环流。对于图2.3b所示的交叉连接电路，因为只有一条环流通路，所以仅需两台限制环流电抗器L_P1和L_P2，在一台环流电抗器通过负载电流和环流而饱和时，另一台环流电抗器起限制环流作用。

图2.4 三相桥反并联变流器脉动环流
