电动机的正转和反转都可以归结于电动机的转矩控制,改变电动机电磁转矩的大小和方向即可控制电动机的转速和转向,有以下两种情况:
1)电动机正转和反转时电动机负载的转矩方向不变。例如升降机,无论上升或下降运动,重物产生的转矩方向都不变,如果电动机产生的电磁转矩大于负载转矩,升降机作上升运动,如果电动机产生的电磁转矩小于负载转矩,升降机作下降运动。
2)负载转矩方向随转向而改变,大多数生产机械都有这个特点,如龙门刨床刨台的运动和可逆轧机等。
改变电动机励磁方向或电枢电流方向都可以改变电动机转矩的方向,现代电动机调速系统都是通过电力电子变流器向电动机供电的,而电力电子器件的单向导电性使变流器只能输出单方向电流,这为电动机电枢电流或励磁电流改变方向带来了复杂性,因此,如何改变电流方向是可逆系统要解决的重要问题,也是学习时要注意的问题。
1.负载转矩方向不变时的可逆调速系统

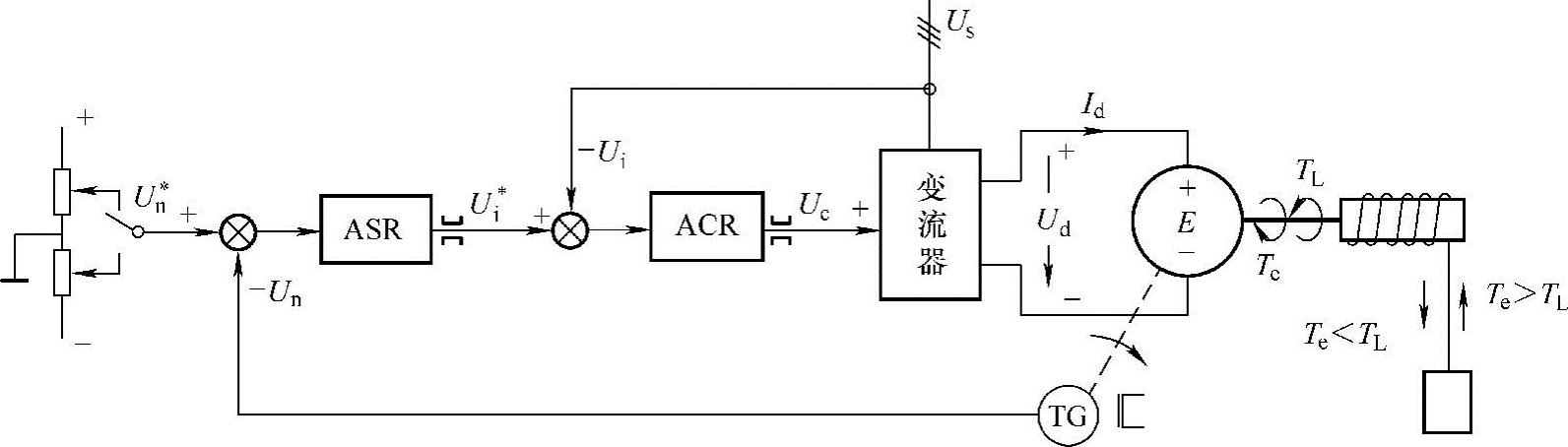

负载转矩方向不变(位能负载)时的可逆调速,调节电枢电流的大小可以改变电动机的转矩而控制转向,这时电流的方向不变,因此用一台变流器就可以进行电动机的转向控制。例如图2.1所示的升降机可逆调速系统,电动机由一台电力电子变流器供电,采用转速和电流双闭环控制。
图2.1 升降机可逆调速系统
(1)升降机上升阶段 当转速给定Un∗为“+”时,发出提升指令,转速调节器(ASR)输出为“+”,电流调节器(ACR)输出为“+”,变流器工作于整流状态,电动机工作在电动状态,电动机电枢电流,当电动机转矩大于重物的负载转矩时(Te≥TL),提升重物,转速闭环使重物以给定速度上升。如果重物在空中转速给定调节为“0”,由于ASR的积分作用,输出Ui∗保持着一定值,使变流器输出电流与负载平衡,重物可悬停在空中(n=0)。若重物有下降趋势使电动机转向改变,将引起转速反馈信号Un极性从“-”变“+”,但ASR输出Ui∗和ACR输出Uc的极性仍为“+”,变流器仍工作于整流状态,这时输出电压、电流增加,转矩增加,保持重物在空中悬停。为了保证重物在空中的可靠悬停,升降机一般还用电磁抱闸确保重物不会下坠。
(2)升降机下降阶段 若转速给定Un∗变“-”,发出下降指令,ASR输出和ACR输出变”-”,变流器输出电压Ud由“+”变“-”,电压的下降使电流减小,当电动机电磁转矩小于负载转矩(Te<TL)时,电动机在重物作用下开始反转,重物下降。电动机反转使电动势E的方向改变,在E>Ud时电枢电流,但电流的方向仍不变,电流从Ud的“+”极端流入变流器,变流器工作于逆变状态,电动机工作于回馈发电状态,将重物的位能转变为电能回输给电源Us。控制变流器输出电压Ud可以控制电枢电流和电磁转矩,从而控制重物的下降速度。
图2.2 直流可逆调速系统主电路
2.负载转矩随转向改变时的可逆调速
除位能性负载外,一般电动机的负载转矩方向都随电动机转向而改变。改变电动机转向首先要使电动机产生的电磁转矩改变方向,由Te=KmΦI可知,控制电动机的励磁或电枢电流的方向都可以控制转矩的方向。一般情况下,直流电动机励磁回路的时间常数比较大,励磁调节的时间比较长,这将影响系统调节的快速性,而且在励磁改变方向时还有失磁的问题。而电枢回路的时间常数比较小,电枢电流的响应速度快,因此在可逆系统中采用电枢电流方向可逆的方案较多。下面主要介绍电枢可逆的方案。
改变电枢电流方向可使电动机改变转向,但一般电力电子变流器只能提供单一方向的电流,改变电枢电流方向就必须有两台变流器,正转时由一台变流器为电动机提供正向电流IF,反转时由另一台变流器向电动机提供反向电流IR,两台变流器作并联连接。直流可逆调速系统主电路如图2.2所示。其中,图2.2a所示为两台晶闸管变流器反并联的可逆电路,图2.2b所示为H形PWM变流器的可逆电路。H形变流器可逆电路实际上也是两个单向PWM斩波电路的反并联,在VT1和VT3导通时,电动机流过正向电流IF,电动机正转;在VT2和VT4导通时,电动机流过反向电流IR,电动机反转。
