变频器输入电源是50Hz交流电源，其测量基本与标准的交流工业电源的测量方法相同，但是由于变频器的逆变侧得到的PWM波形影响到一次侧的波形，因此应该注意以下几点：

（1）输入电压

因为是工频正弦电压，故各类仪表均可使用，但以使用电磁式交流电压表为多见。

（2）输入电流的测量

使用动铁式电流表测量有效值。当输入三相电流I_R、I_S、I_T不平衡时，测量三相电流，取其平均值I_ave，用下式计算：

（3）输入功率的测量

使用电动式功率表测量输入功率，通常可以采用图10-2所示的两个功率表或三个功率表测量。如果额定电流不平衡率超过5%，请使用三个功率表测量。电流不平衡率用下式求出：

（4）输入功率因数的测量

由于输入电流包括谐波，测量输入电流时产生较大误差，因此用下列表达式获得功率因数：

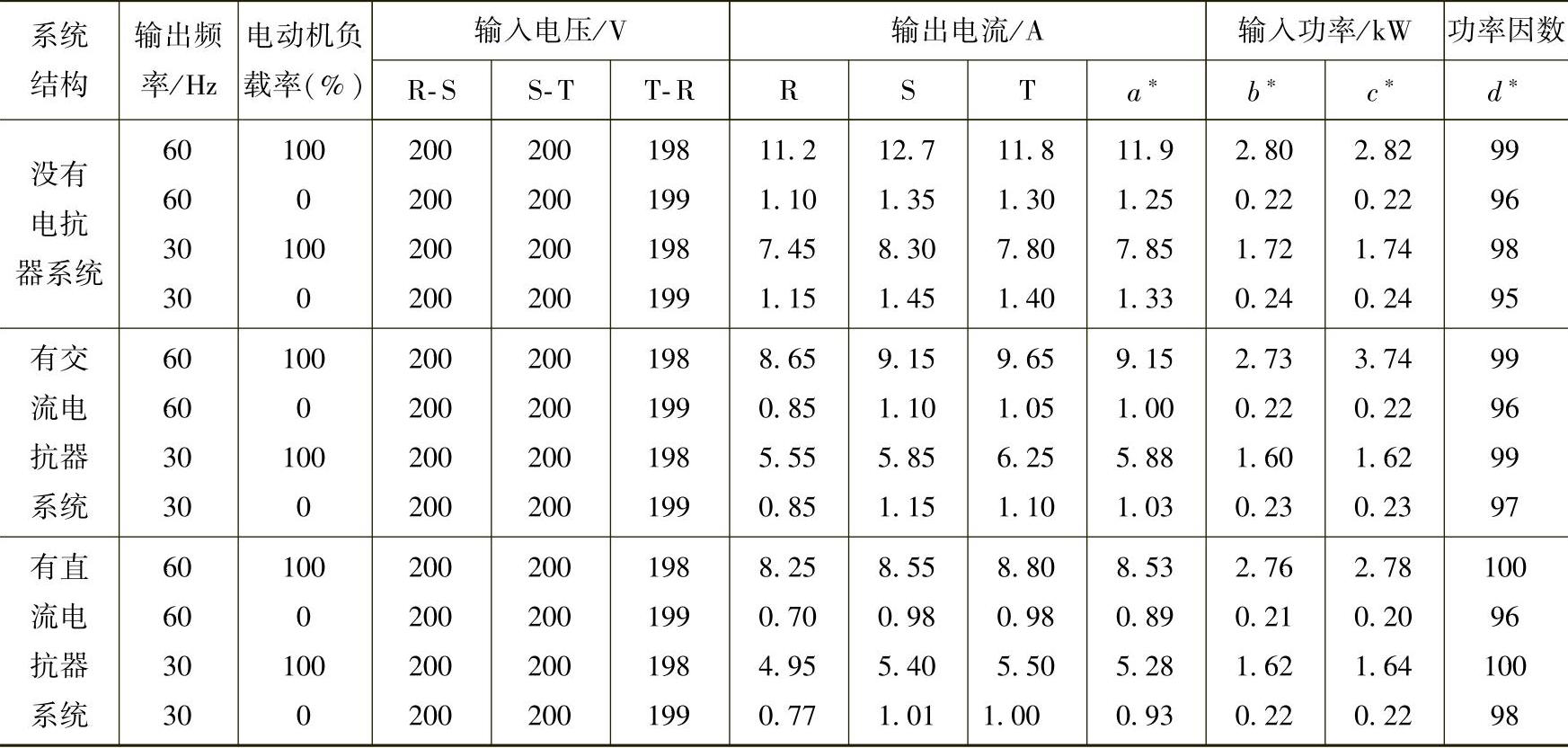

表10-1是使用不同电源系统测量的例子。

表10-1 不同电源系统测量的例子

注：a∗是三相电流平均值；b∗是用三个功率表的测量值；c∗是用两个功率表的测量值；d∗是功率因数测量值。

（5）电源阻抗的影响

在测量时需要注意电源阻抗值的大小，它影响输入功率因数和输出输出电压。有条件时，最好精确地测量，采用谐波分析仪对各次谐波进行分析，然后对系统进行综合分析判断，其标准为下式综合电压畸变率D：

式中 U₁——基波电压；

U₂——二次谐波电压；

U₃——三次谐波电压。

作为对低压配电线的谐波的管理指导值，电压的综合畸变率D应在5%以下。所以当D为5%以上时，请接入交流电抗器或直流电容器，以抑制谐波电流。
