通过以上的介绍，我们在接线时需要注意以下几个问题：

1）控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主电路，强电电路（含200V继电器控制电路）分开布线。

2）控制电路的输入信号是微弱信号时，防止接触不良，对于微弱信号接点请使用两个或以上并联接点或双生接点，如图7-9和7-10所示。

图7-8 布线

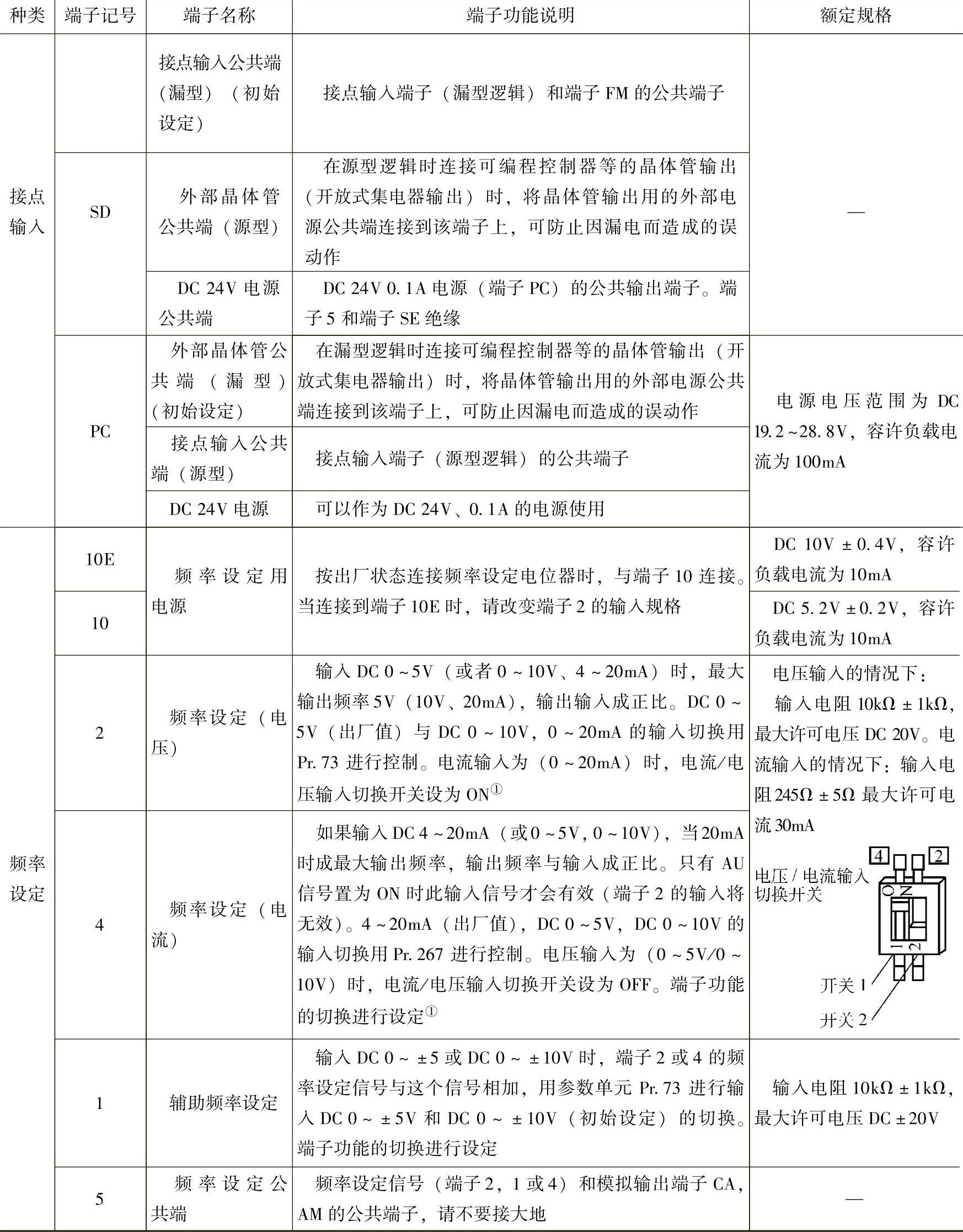

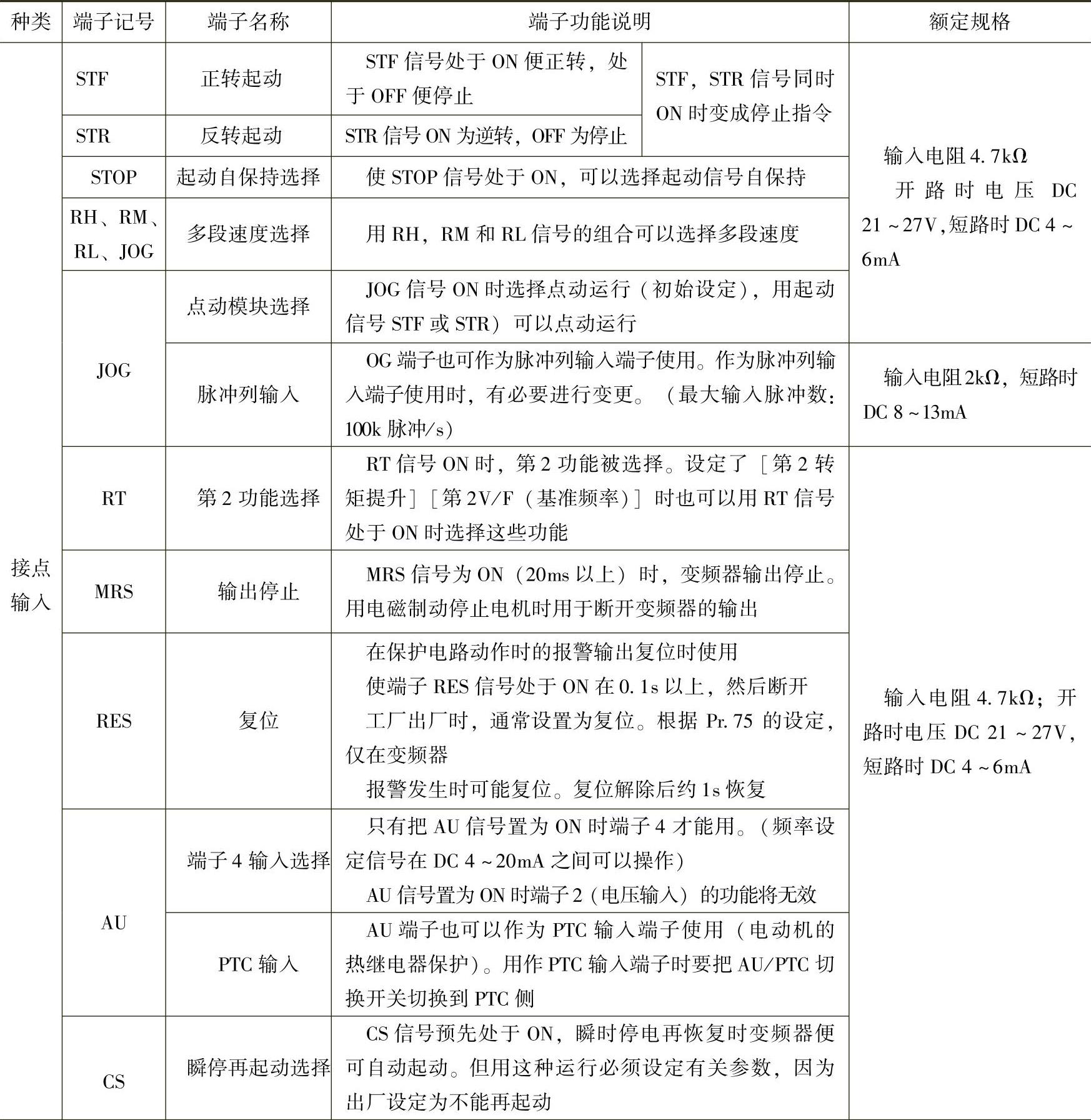

表7-1 输入信号端子及其功能

（续）

①请正确设置电压/电流输入切换开关后，输入符合设置的模拟信号。

打开电压/电流输入切换开关输入电压（电流输入规格）时和关闭开关输入电流（电压输入规格）时，换流器和外围机器的模拟回路会发生故障。

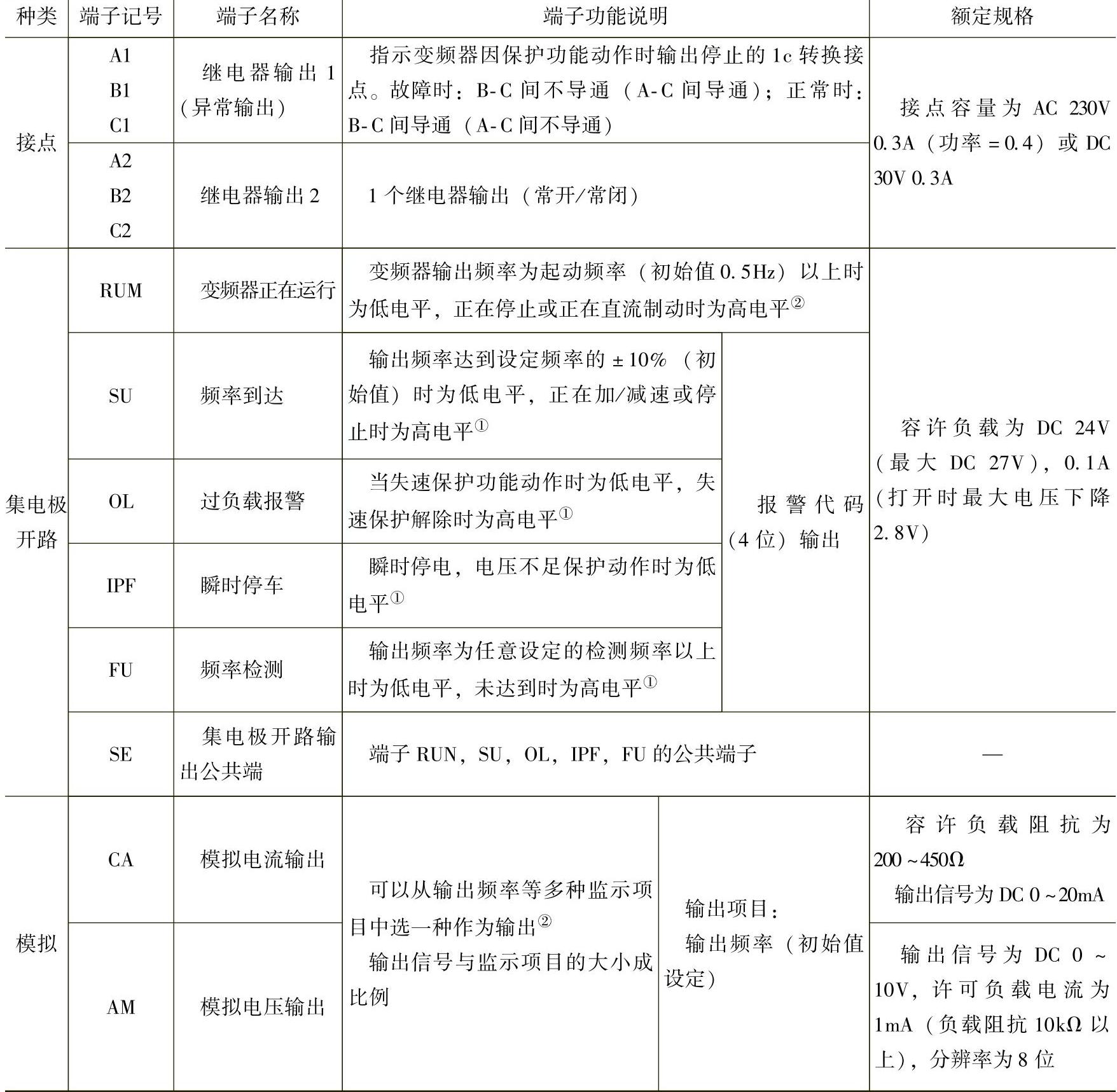

表7-2 输出信号端子及其功能

①低电平表示集电极开路输出用的晶体管处于ON（导通状态），高电平为OFF（不导通状态）。

②变频器复位中不被输出。

3）控制回路的接触强电输入端子（例如：STF）不要接触强电。

4）异常输出端子必须串上继电器线圈或指示灯等。

5）连接控制电路端子的电线建议使用0.75mm²尺寸的电线。使用1.25mm²以上尺寸的电线的话，在配线数量多时，由于配线方法的问题会发生表面护盖松动、操作面板接触不良的情况。

1.接线长度

接线长度不要超过30m。

（1）适用电线尺寸为使电压下降在2%以内，应用适当型号的电线接线。变频器和电动机间的接线距离较长时，特别是在低频率输出情况下，会由于主电路电缆的电压下降而导致电动机的转矩下降。

接线长为20m的电线尺寸举例见表7-4。

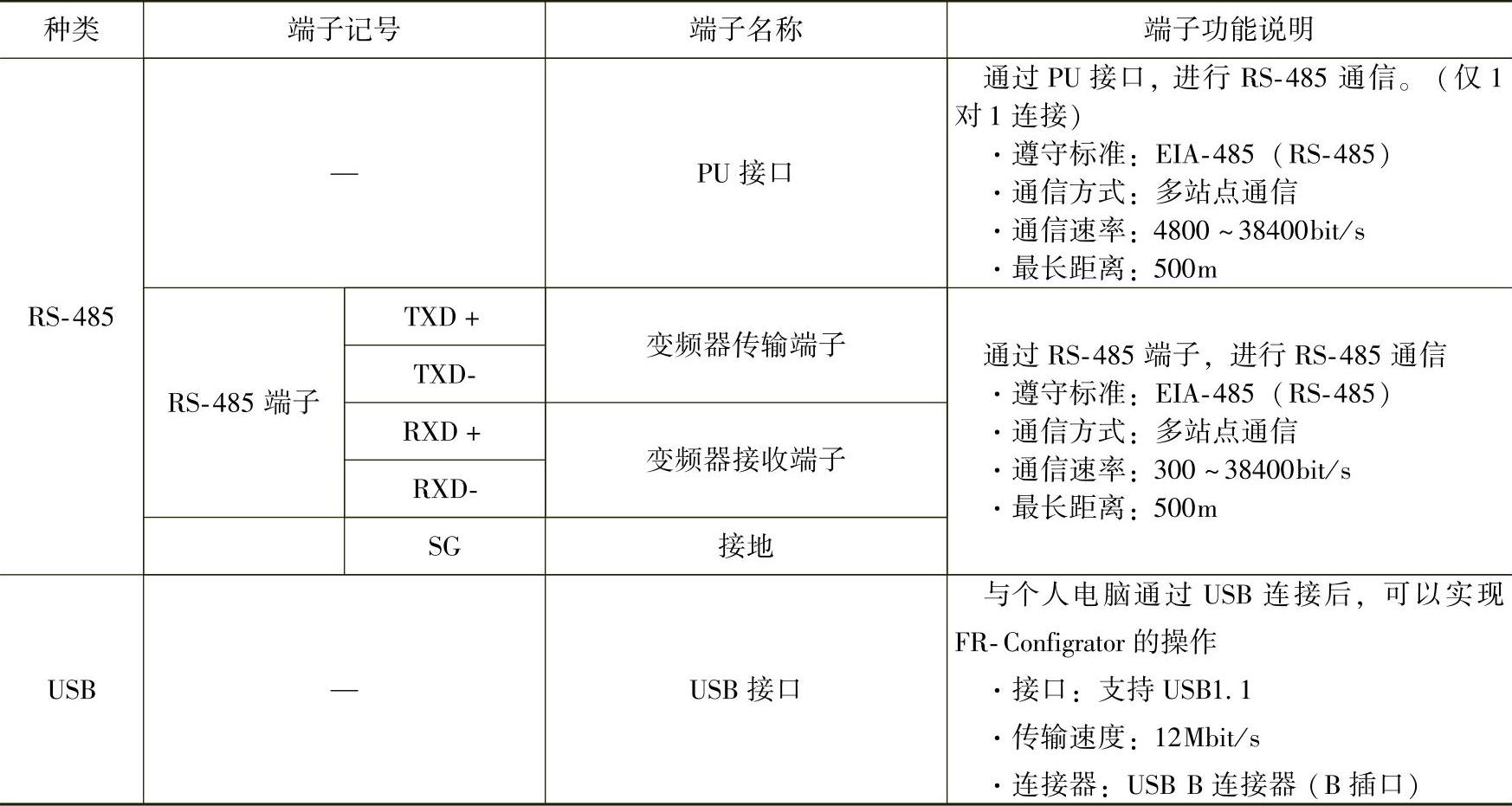

表7-3 通信信号端子及其功能

图7-9 微小信号并联接点

图7-10 微小信号双生接点

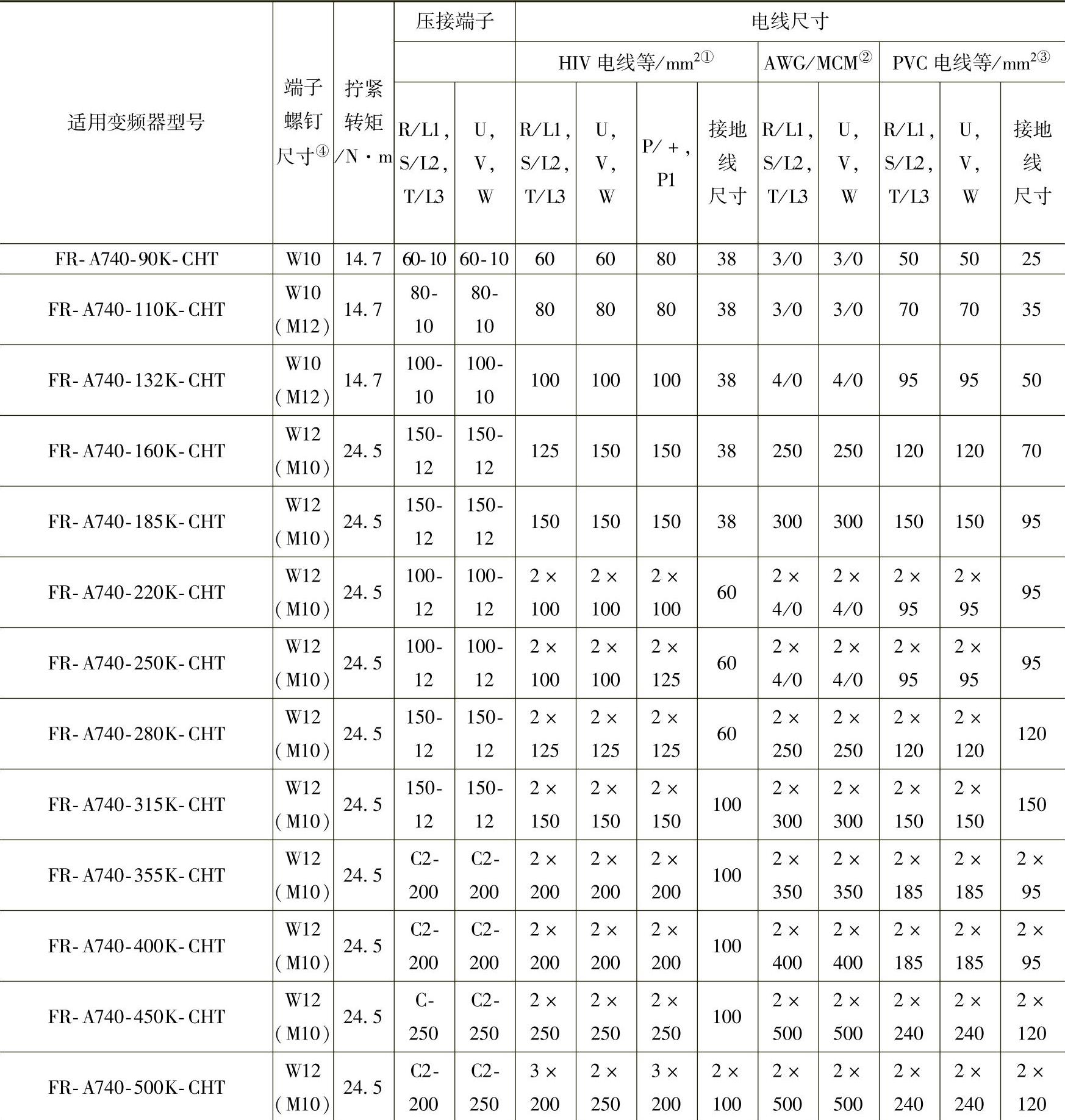

表7-4 400V级别（输入电压为440V）、接线长为20m的电线尺寸

（续）

①对于55K或以下：推荐（使用）HIV电缆的尺寸（600V系列2乙烯基绝缘电缆），连续工作最大限度温度为75℃。假设环境温度为50℃或以下，电缆长度为20m或以下。

对于75K或以上：推荐（使用）LMFC电缆的尺寸（热阻抗，柔性，交叉连接聚乙烯绝缘电缆），连续工作最大限度温度为90℃或以上。假设环境温度为50℃或以下，封套使用电缆。

②对于45K或以下：推荐（使用）THHW电缆的尺寸，连续工作最大限度温度为75℃。假设环境温度为40℃或以下，电缆长度为20m或以下。

对于55K或以上：推荐（使用）THHN电缆的尺寸，连续工作最大限度温度为90℃。假设环境温度为40℃或以下，封套使用电缆。

③对于45K或以下：推荐（使用）PVC电缆的尺寸，连续工作最大限度温度为70℃。假设环境温度为40℃或以下，电缆长度为20m或以下。

对于55K或以上：推荐（使用）XLPE电缆的尺寸，连续工作最大限度温度为90℃。假设环境温度为40℃或以下，封套使用电缆。

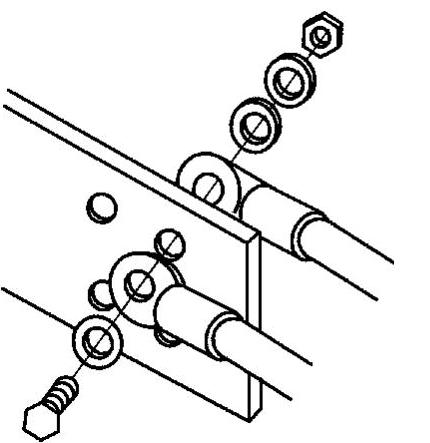

④端子螺钉尺寸R/L1，S/L2，T/L3，U，V，W，PR，P/+，N/-，P1表示接地用螺钉尺寸。

110K、132K的选择检验P/+螺钉尺寸为括号内的值。

160K以上的接地螺钉尺寸为括号内的值。

电缆电压降低值可用公式（7-5）算出：

接线距离长时，如不想使低速时的电压（转矩）降低，则需使用粗电线。

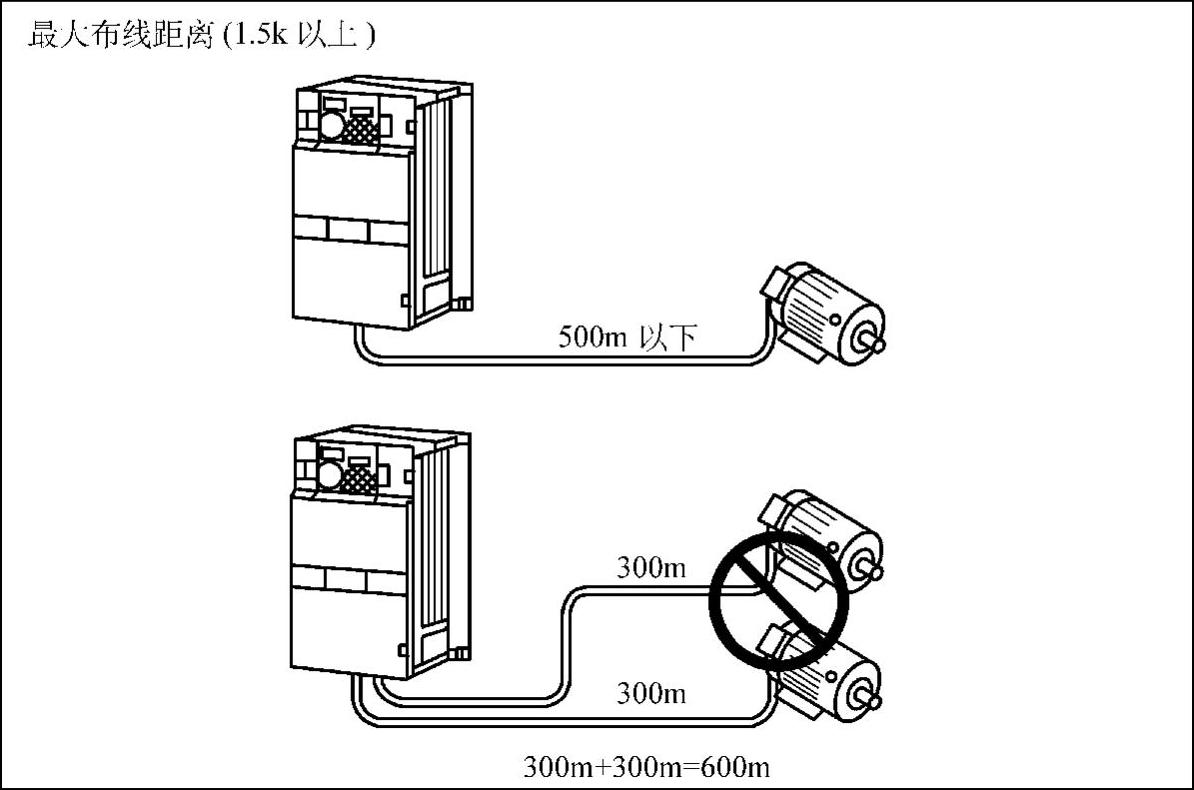

（2）接线总长度

连接1台或多台电动机时，其连接线路总长度应低于表7-5所列的值（使用矢量控制时必须在100m以内）。

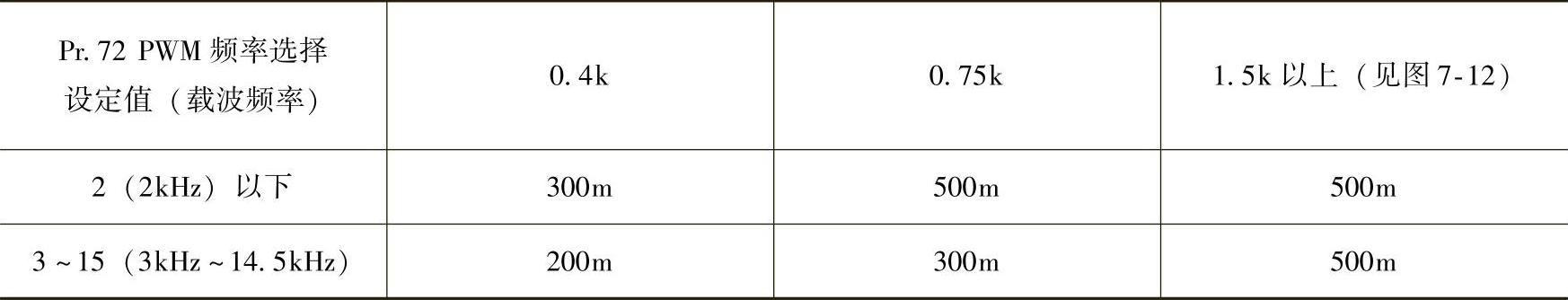

表7-5 连接线路总长度

2.其他注意事项

电动机以及变频器必须进行接地，具体的接地方式如图7-11所示。

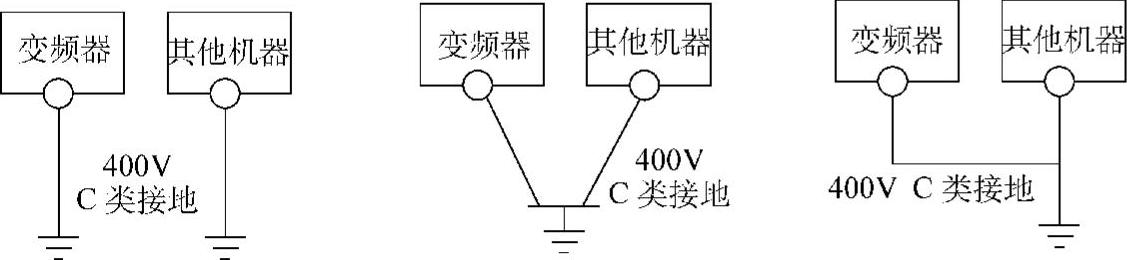

图7-11 接地方式

a）专用接地（最好） b）共用接地（好） c）共用接地（不可）

（1）接地的目的

电气设备一般都有接地端子，使用时必须将接地端子与大地连接。电气电路通常情况下都通过绝缘物加以绝缘并收纳在外壳中。但是，制造可以完全切断漏电流的绝缘物几乎是一件不可能的事，事实上仍有很小的电流泄漏到外壳上。接地的目的是为了避免人员接触到电气设备外壳上的漏电流而触电。

音响，传感器，计算机等处理的都是微弱的信号，另外对于以非常高的速度运行的设备来说，为了避免受到外来噪声的影响，进行接地也变得非常重要。

（2）接地方法和接地施工

如上所述，接地从大的方面来区分的话，可分为防止触电的接地和防止由于噪声而引起误动作的接地。用于防止由于噪声而引起误动作的接地时，为避免变频器的高频成分的漏电流不会侵入，应按下述方法进行接地处理。

①变频器的接地尽量应采用专用接地，无法采用如图7-11a所示的专用接地时，可采用在接地点与其他设备相连的共用接地，如图7-11b所示。必须避免如图7-11c所示的与其他设备共用同一根接地的情况。另外，变频器以及变频器所驱动的电动机的接地线中流过含有较多高频成分的漏电流，所以与上述对噪声非常敏感的设备的接地应分离开来，采取专用接地。

对于高层建筑，进行防止由于噪声而引起误动作的接地时接至钢铁框架，防止触电的接地采用专用接地则不失为一个好的方法。

②400V系列进行C种接地以及中性点接地（接地电阻10Ω以下）的接地工事时，接地必须遵循国家或地方安全标准和电器标准（IEC536第1等级或者其他可执行标准）。

③接地线应尽量采用较粗的线，接地线的尺寸应采用前页所示尺寸以上的接地线。

④接地点应尽量靠近变频器，接地点应尽量短。

⑤接地线的布线（见图7-12）应尽量远离对噪声比较敏感的设备的输入输出线，平行距离尽量缩短。

图7-12 布线图

400V系列的电动机用变频器驱动时，线路参数引起的浪涌电压在电动机的端子侧发生，此电压会使电动机的绝缘性能降低。

（3）控制电路用电源的电线尺寸（端子R1/L11，S1/L21）

1）端子螺钉尺寸：M4；

2）电线截面面积尺寸：0.75～2mm²；

3）紧固扭矩：1.5N·m。
