如何设置6.5.2 MASTERDRIVES变频器的参数？
【摘要】：本节主要讲述用于启动SIMOVERT MASTERDRIVES的参数设置，参数设置步骤包括参数复位到工厂设置、简单应用参数设置步骤和专家应用的参数设置。MASTERDRIVES变频器的参数设置步骤相似，下面主要介绍MASTERDRIVES VC的参数设置步骤。参数P366在装置供货前已正确设定，在特殊情况下才需要改变。
本节主要讲述用于启动SIMOVERT MASTERDRIVES的参数设置，参数设置步骤包括参数复位到工厂设置、简单应用参数设置步骤和专家应用的参数设置。MASTERDRIVES变频器的参数设置步骤相似，下面主要介绍MASTERDRIVES VC的参数设置步骤。
1.参数复位到工厂设置
工厂设置是变频器所有参数被定义的初始状态，变频器在这个设置下进行供货。通过参数复位到工厂设置，能够在任何时候将装置恢复这种初始状态，因而能够撤销自装置供货以后的所有参数的变更。参数复位到工厂设置过程中，功率部分的定义、相关的工艺选件、运行时间的计算及故障记忆都将予以保留。
参数复位到工厂设置的步骤：设置允许存取参数P053，P053=6表示允许通过PMU和串行接口SCom1（OP1S和PC）变更参数；设置P060=2，选择固定设置菜单；设置P366选择所希望的工厂设置值；设置P970，启动参数复位（P970=0参数复位，P970=1无参数改变）。
P366=0使能PMU的标准设置通过MOP（BICO1）设定；P366=1使能OP1S的标准设置通过固定值（BICO1）设定；P366=2使能带OP1S的调速柜并通过固定值（BICO1）设定；P366=3使能带PMU的调速柜通过MOP（BICO1）设定；P366=4使能带OP1S和NAMUR端子排（SCI）的调速柜，通过MOP（BICO1）设定。参数P366在装置供货前已正确设定，在特殊情况下才需要改变。
2.简单应用的参数设置步骤
简单应用的参数设置常用于已准确了解了装置的应用条件，且无需测试以及需要相关扩展参数进行补充的情况。简单应用的参数设置步骤：选择固定设置菜单P060=2；设置P366，选择希望的工厂设置；设置P970。
P366=5选择用户设置1，P366=6选择用户设置2，P366=10选择升降机及升降设备，通常P366=0。
3.用参数模块进行参数设置
预定义功能定义参数模块都存储在装置之中，这些参数模块能够彼此结合，这使得用户可以通过很少的参数设置步骤来实现应用，而不需要参数组的详细知识。
用参数模块设置参数适合于下述功能组：
1）电动机（输入额定铭牌数据进行开闭环控制的自动参数设置）；
2）开闭环控制类型；
3）设定与命令源。
通过从每个功能组选择一组参数模块来激活参数设定，根据用户的选择，然后开始简单应用的参数设置，通过使用自动参数设置（P115=1）对电动机参数和相关控制设置进行计算。
参数P060=3表示选择简单应用的参数设置。在进行简单应用的参数设置时，首先依据额定铭牌数据设置与电动机相关参数，然后设置控制方式、设定值源及命令源，最后设置与通信相关参数，具体流程如图6-12所示，图中的“？”表示需要设置的参数。
利用参数P071设置输入装置进线电压（单位为V），利用参数P095用于设置电动机类型（P095=2表示异步电动机，P095=10表示异步/同步电动机），P095=11表示异步/同步NEMA（US标准），P097选择连接电动机的代号。
参数P100用于选择输入开/闭环控制类型，P100=0表示选择U/f开环控制+带脉冲编码器的n-调节器（P130=11），P100=1表示选择U/f开环控制，P100=2表示选择纺织用U/f开环控制，P100=3表示不带测速机的矢量控制（f-控制），P100=4表示带测速机的矢量控制（带脉冲编码器（P130=11）），P100=5表示转矩控制（带脉冲编码器（P130=11））。
P101用于设置输入电动机额定电压（单位为V），依据各自的额定铭牌数据设置。P102用于设置输入电动机额定电流（单位为A），依据各自的额定铭牌数据设置。
P104用于设置电动机额定功率（单位为hp），P105用于设置电动机输入，用%表示的电动机效率，P107用于设置电动机额定频率，P108用于设置电动机额定转速，P109用于输入电动机极对数，P382用于确定电动机冷却方式（0为自冷方式，1为强迫风冷），P383用于输入电动机热时间常数（单位为s），电动机负载限幅（P384.2）预先设为100%。P368用于选择设定和命令源：0为PMU+MOP，1为端子排上的模拟量/数字量输入，2为端子排上的固定设定和数字量输入，3为端子排上的MOP和数字量输入，4为USS1（例如系统带有SIMATIC），5为SIMOLINK（SLB），6为PRO-FIBUS（CBP），7为OPIS和经过SCom1的固定设定。
P700.01用于输入USS总线地址，P740用于输入SIMOLINK模块地址，P918.01用于输入PROFIBUS地址，启动简单应用的参数设置（0为无参数变化，1为根据选定的参数模块组合变化参数），P370返回用户菜单，P060用于结束简单应用的参数设置。
P114为警告错误设置危险，仅在矢量控制方式下使用，控制系统的工艺边界条件：0为标准驱动（默认），1为转矩齿轮驱动，2为加速设备驱动，3为负载冲击，4为平滑运行特性，5为效率优化，6为重载起动，7为弱磁范围内的动态转矩响应。

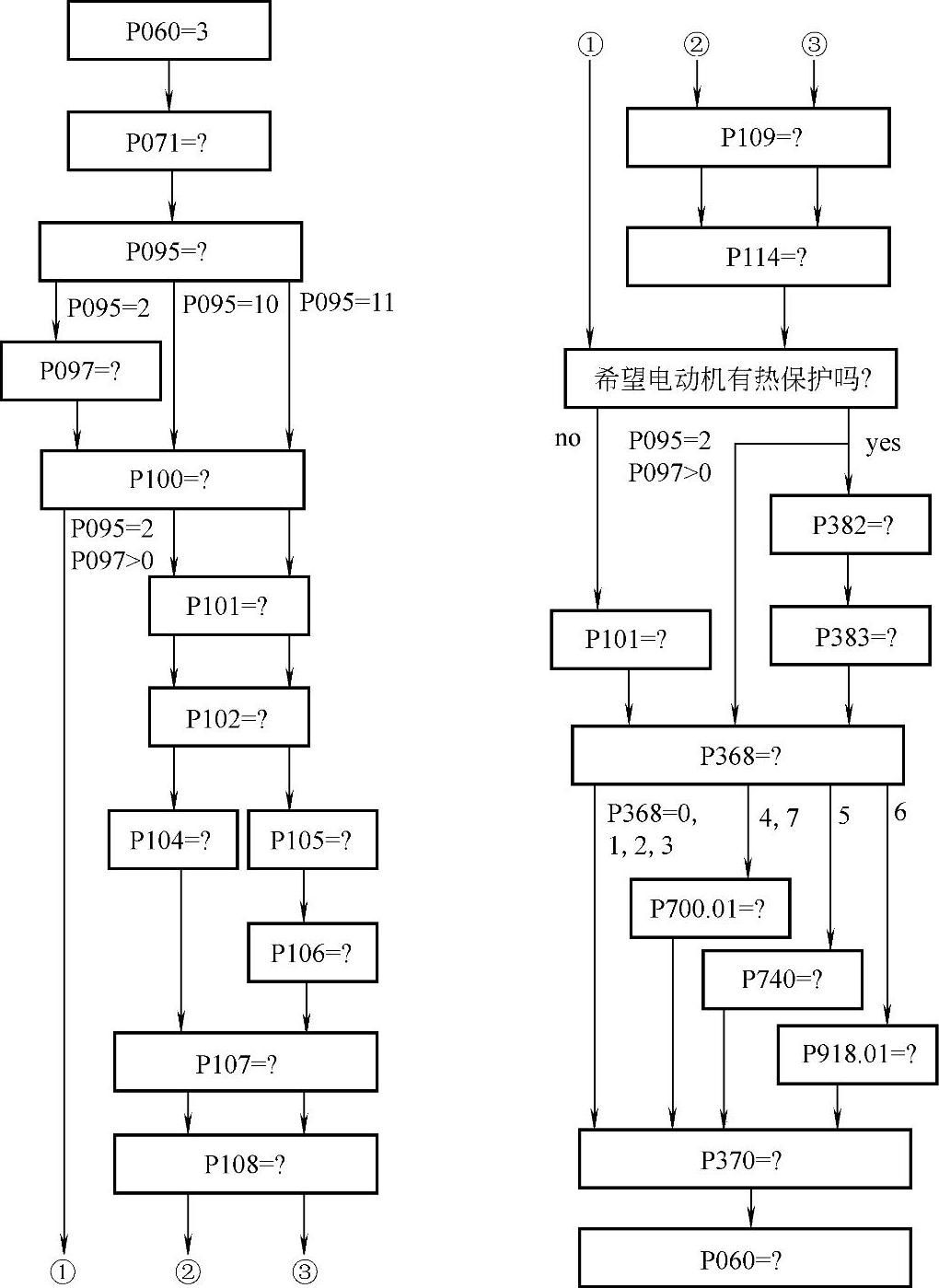

图6-12 简单应用的参数设置步骤
