MM440变频器参数详解
【摘要】：变频器的参数只能用基本操作面板、高级操作面板或者通过串行通信接口进行修改。某些情况下，在修改参数的数值时，BOP上显示“busy”，最长可达5s，这种情况表示变频器正忙于处理优先级更高的任务。表5-1 MM440变频器常用的参数表5-2 过滤参数P0004的设定值及其筛选的参数P0010表示起动“快速调试”，如果P0010被访问以后没有设定为0，变频器将不运行。变频器的参数有3个用户访问级，即标准访问级、扩展访问级和专家访问级。
变频器的参数只能用基本操作面板（BOP）、高级操作面板（AOP）或者通过串行通信接口进行修改。如果试图修改一个参数，而在当前状态下此参数不能修改，例如不能在运行时修改该参数，或者该参数只能在快速调试时才能修改，那么将显示
。某些情况下，在修改参数的数值时，BOP上显示“busy”，最长可达5s，这种情况表示变频器正忙于处理优先级更高的任务。用BOP可以修改和设定系统参数，使变频器具有期望的特性，例如斜坡时间最小和最大频率等，选择的参数号和设定的参数值在5位数字的LCD（可选件）上显示。r××××表示一个用于显示的只读参数，P××××是一个设定参数。常用的参数，见表5-1。
P0004的作用是过滤参数，即按功能的要求筛选（过滤）出与该功能相关的参数，因此，据此可以按照功能去访问不同的参数，方便调试。过滤参数P0004的设定值及其在该设定值时筛选的参数见表5-2。

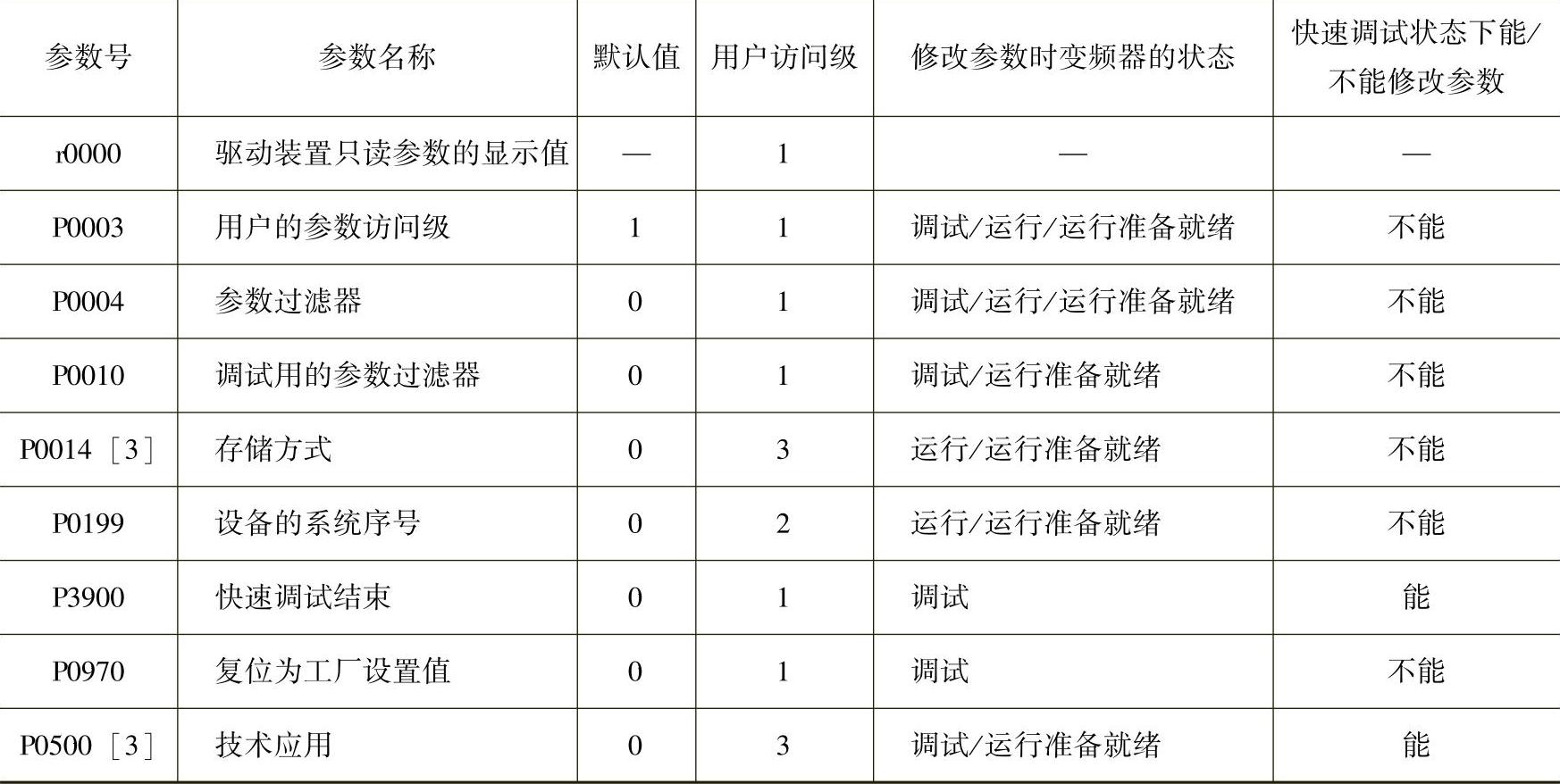

表5-1 MM440变频器常用的参数
表5-2 过滤参数P0004的设定值及其筛选的参数
P0010表示起动“快速调试”，如果P0010被访问以后没有设定为0，变频器将不运行。如果P3900>0，这一功能是自动完成的。
参数P0003用于定义参数的访问等级，当P0003=1时，为标准访问级，用户可以访问经常使用的参数；当P0003=2时，为扩展访问级，允许用户扩展访问参数的范围；当P0003=3时，为专家访问级，仅供专家使用。当P0003=4时，为维修访问级，仅供授权的维修人员使用。第4访问级的参数只有得到授权的人员才能修改，有些第4访问级的参数，只是用于内部的系统设置因而是不能修改的。变频器的参数有3个用户访问级，即标准访问级、扩展访问级和专家访问级。对于大多数用户，只要访问标准级（P0003=1）和扩展级（P0003=2）参数就足够了。
