MM440变频器的电路结构分析

2023-06-19 理论教育版权反馈

【摘要】：由图5-2可知，MM440变频器直流环节是通过电容进行滤波的，因此属于电压型交-直-交变频器。模拟输入3、4和10、11端，为用户提供了两对模拟电压给定输入端，作为频率给定信号，经变频器内的模/数转换器，将模拟量转换为数字量，传输给CPU来控制系统。端子9和28是24V直流电源端，为变频器的控制电路提供24V直流电源。图5-2 MM440变频器电路图图5-3 模拟输入作为数字输入时的接线

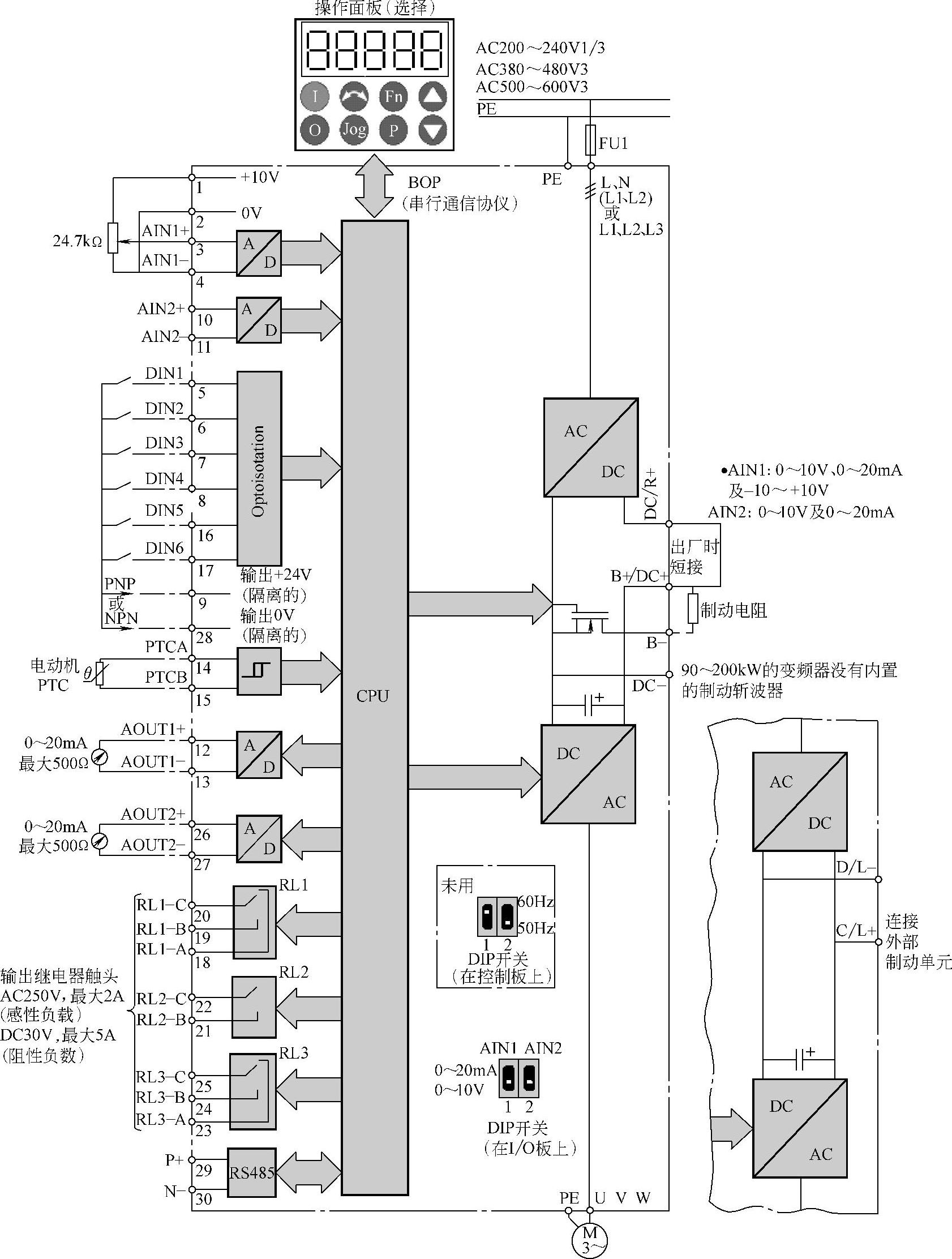

MM440变频器的电路如图5-2所示，包括主电路和控制电路两大部分，主电路完成电能转换（整流和逆变），控制电路处理信息的收集、变换和传输。

在主电路中，由电源输入单相或三相恒压恒频的交流电，经整流电路转换成恒定的直流电，供给逆变电路。逆变电路在CPU的控制下，将恒定的直流电逆变成电压和频率均可调的三相交流电供给电动机负载。由图5-2可知，MM440变频器直流环节是通过电容进行滤波的，因此属于电压型交-直-交变频器。

MM440变频器的控制电路由CPU、模拟输入（AIN1+、AIN1-、AIN2+及AIN2-）、模拟输出（AOUT1+、AOUT1-、AOUT2+、AOUT2-）、数字输入（DIN1～DIN6）、输出继电器触头（RL1-A、RL1-B、RL1-C、RL2-A、RL2-B、RL2-C、及RL3-A、RL3-B、RL3_-C）、操作板（BOP）等组成。

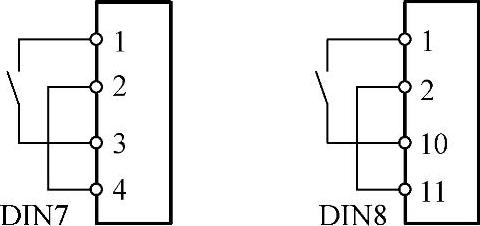

模拟输入回路可以另行配置用于提供两个附加的数字输入DIN7和DIN8如图5-3所示。当模拟输入作为数字输入时电压门限值应为：off DC1.75V，on DC3.70V。

端子1、2是为用户提供的10V直流电源。当采用模拟电压信号输入方式输入给定频率时，为了提高交流变频调速系统的控制精度，必须配备一个高精度的直流电源。

模拟输入3、4和10、11端，为用户提供了两对模拟电压给定输入端，作为频率给定信号，经变频器内的模/数转换器，将模拟量转换为数字量，传输给CPU来控制系统。

数字输入端5、6、7、8、16、17为用户提供了6个完全可编程的数字输入端，数字信号经光电隔离输入CPU，对电动机进行控制。

端子9和28是24V直流电源端，为变频器的控制电路提供24V直流电源。端子9（24V）在作为数字输入使用时也可用于驱动模拟输入，要求端子2和28（0V）必须连接在一起。
