【摘要】:在此基础上,基于此功能架构我们提出了一种实现多层资源优化跨无线、光和BBU层的全局评价方案,以保证QoS的要求。在第一阶段,GES可以根据全局评估因素在多层资源中选择最佳的目的地BBU。为了衡量业务供应选择的合理性,我们定义α作为考虑所有多层参数的全局评估因子。在BBU函数中,由于维度不同,很难对CPU和存储的利用率进行评估,为了测量BBU选择处理的合理性,可调整比例权重φ来调整其比例。

在C-RoFN中,MSRO应用于对无线、光网络和BBU处理资源的多个层次资源进行优化的场景,然而传统的资源评估方案只考虑一种资源的利用情况。在此基础上,基于此功能架构我们提出了一种实现多层资源优化跨无线、光和BBU层的全局评价方案,以保证QoS的要求。GES包括两个阶段。在第一阶段,GES可以根据全局评估因素在多层资源中选择最佳的目的地BBU。第二阶段为目标提供连续频谱和无线频率分配的业务供应。这两个阶段在两个方向上对应两种资源优化。在第一阶段,目标节点选择将多个层资源水平合并优化,同时实现光网络和BBU资源的全局跨层优化。在第二阶段,在目标节点选择之后,执行带有无线和频谱分配的业务,这提供了多层覆盖网络的多层资源优化。这两个阶段在两个方向上对应两种资源优化。在第一阶段,我们通过对水平方向的多层资源进行融合来选择目的节点,同时实现光网络和BBU资源的全局跨层优化。在第二阶段,在目标节点选择之后执行带有无线和频谱分配的业务供应,实现多层覆盖网络的多层资源优化。

在面向IP分组网与光传输网混合组网的软件定义数据中心互联场景下,基于多OC协作的MSRI体系架构主要包括3层:IP分组网资源层、光网络资源层和应用资源层(例如CPU和存储器)。每层资源都通过OpenFlow协议实现软件定义,并由IP网络OpenFlow控制器(IPOC)、光网络OpenFlow控制器(OOC)和应用OpenFlow控制器(AOC)以统一的方式进行控制。为了通过OpenFlow协议控制数据中心互联的异构网络,配备OpenFlow协议代理软件的OpenFlow使能IP路由器和光交叉节点被部署在网络中,并被分别称为OF-Router和OF-OXC,且在本章参考文献[5-6]中被提出。所提出的MSRI架构强调3个控制器之间的协作,以克服源于多层资源间的交互障碍,有效地完成多层资源集成,实现全局资源联合优化。当接收到从AOC传递的数据中心资源状态后,IPOC负责将此状态与维护在IP层的流资源情况进行联合分析,用于实现多层资源集成。而OOC则利用从物理网络抽象出的光层资源信息,执行相应的光路动态建立与配置,以实现光网络资源与从AOC获得的应用资源的跨层优化[7]

在软件定义C-RoFN下的MSRO架构可以表示为G(V,V′,L,L′,F,F′,A)。其中V={v1,v2,…,vn}表示OpenFlow使能的电交换节点集合,而V′={v′1,v′2,…,v′n}代表OpenFlow使能的光交叉节点集合。L={l1,l2,…,ln}和L′={l′1,l′2,…,l′n}则分别表示V和V′节点之间的双向光纤和电缆链路集合。F={S1,S2,…,SF}和F′={S′1,S′2,…,S′F}分别是光波长和无线信号在每个光纤链路中的集合。此外,V和V′代表网络节点,L和L′表示链路,F和F′分别表示波长和无线频率,A表示BBU节点数量。在每个BBU服务器里都有两个时变参数,一个是内存利用率Utm,用以衡量内存的使用,另一个是CPU使用率Utc。此外,光纤网络中的参数由每个候选路径的跳跃时间Hp组成,每个链路占用网络带宽的比重为Wl,与相应链路的流量负载相关。无线参数包含当前无线信号的速率Br和无线频率Fr。BBU可以提供所需的计算和存储资源,以提高在前传地区的QoS体验。因此,业务请求需要包含BBU的源节点,并通过所需的网络和BBU应用程序资源来预留业务。对于来自源节点s的每个请求,都可以被转换成所需的网络和处理资源。注意,为了简化处理,这些资源包括所需的网络带宽b与CPU和存储处理资源。我们上面描述的第i个业务请求表示为SRi(s,b,Utc,Utm)。此外,根据业务请求和资源状况,可以根据该方案选择适当的BBU服务器作为目标节点。

(1)第一阶段:基于全局评估因子的目标选择

基于光控制器的MSRO功能架构,我们提出了GES。GES在第一阶段会选择BBU服务目标节点,并评估该节点对资源调节处理的网络状态。在新的业务请求到来前,需要包括一些业务参数,例如SRi(s,b,Utc,Utm)。GES可以根据从BBU收集的由RC和OC提供的无线和光处理状态来选择合适的BBU。由于来自不同层的许多参数都属于不同的维度,所以很难进行评估。为了衡量业务供应选择的合理性,我们定义α作为考虑所有多层参数的全局评估因子。对于无线、光网络和BBU的占用,有几个参数影响着系统的性能。由于BBU层有许多衡量BBU性能的因素(如CPU利用率、内存利用率、处理策略等),我们用CPU利用率Utc和内存利用率Utm来简化表示现在BBU的资源利用情况,这两个参数可以容易地从开放的接口获得。而光网络则用现在链路的工程负载比重和候选路径的跳跃时间Hp进行衡量。工程负载比重是指链路和全光网络的占用带宽,越低的工程负载比重意味着网络有着越大的容量来处理新的业务。由于我们假定了光网络每条链路的带宽都是一样的,这就可以很方便地处理光节点的网络。也就是说如果工程负载比重是一样的,那每条链路的占用带宽就是一样的。定义工程负载比重的目的就是用它来衡量光网络的流量负载平衡,为了解决这个事情,应该选择有较小工程负载比重的空闲链路来增强负载平衡的分数。至于无线其衡量参数包括当前信号的符号率Br以及无线频率Fr。因此,由当前每个服务器的BBU层参数表示的BBU的整体方程fac是无量纲的方程,即式(9-12),其中φ为存储和CPU使用率之间的可调比例,这些参数被归一化以满足它们之间的线性关系。在BBU函数中,由于维度不同,很难对CPU和存储的利用率进行评估,为了测量BBU选择处理的合理性,可调整比例权重φ来调整其比例。

而由当前光网络节点参数表示的光网络无量纲方程fbc为式(9-13),无线的方程fcc为式(9-14)。无线方程使用成本比重来衡量无线链路的承载能力。在式(9-14)中,Br表示当前信号的符号率,Fr表示无线频率。Br的值越大代表其无线业务链路有着越大的承载能力,越高的Fr则意味着其无线业务链路的承载能力越小。k个候选BBU服务器节点至少具有第k个处理函数,并将节点表示为集合。

a1,a2,…,ak表示至少有k个候选BBU服务器节点的处理函数标记为Fa={fa1,fa2,…,fak}。然后,在光网源和每个候选BBU服务器之间的候选光路可以用最小的光网络方程来计算,并表示为Fa={fa1,fa2,…,fak}。类似地,b1,b2,…,bk意味着在光网络源和每个候选BBU服务器之间的候选光路可以用最小的光网络方程来计算。资源与光网络节点之间的候选无线频率表示为Fc={fc1,fc2,…,fck},它与候选路径k有关。因此,全局评估因子α可以用式(9-15)表示,β和γ为在BBU、光和无线参数中可调节的权重。集合Fa、Fb、Fc的最大值作为分母,可以确保方程的每个值都在0~1之间。请注意,在当前的光网络中,可以获得流量工程比重、占用带宽的速率和总网络带宽。而作为预设的比例,β和γ则是BBU、光和无线参数的可调权重。可以提前设置它们的值来描述这些参数的重要性。它们在方程的计算中是恒定的,因为它们已经在计算之前被设定了。

在第一阶段,根据BBU资源利用情况,GES首先在BBU层最好的k个候选BBU节点中选择最好的节点,用作无线信号和连续频谱路径。然后在无线和光层中,从k个候选项中选择全局评估因子α最小的为最佳目标节点。

(2)第二阶段:无线和光谱分配

在目标选择之后,GES的第二阶段是使用无线和频谱分配进行业务提供。我们假设BBU节点包含计算和存储资源,而BBU池可以被看作一个数据中心。同时,通过网络功能虚拟化,使网络功能作为通用硬件上的软件运行,这样可以整合到行业标准元素中,例如开关、计算和存储。

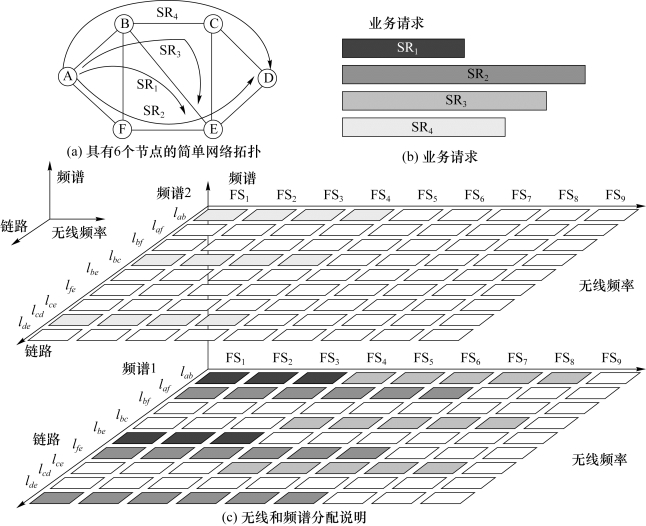

在无线和光谱分配阶段,我们考虑了三维资源,包含无线频率、频谱和链路。下面通过示例来说明所提的资源分配方法,图9-22(a)为简单的6节点网络拓扑,图9-22(b)为业务请求,图9-22(c)显示了无线和频谱分配过程。在每个光纤链路上可用的无线频率被划分为9个无线频率槽(Frequency Slots,FS),FS的标号顺序从1到9。为简单起见,在频谱维度方面我们只考虑光谱编号为1和2的光谱资源。在拓扑中,我们假设业务请求以不同的颜色显示。在初始状态中,因为所有的资源都未被占用,所以首先要求SR1、SR2和SR3分别选择路线lab、lbe和laf、ife、lde和lab、lbc、lce作为路径,并在每条路径上预留所需的FS资源(例如3、6、5)。当SR4到达节点A时,它首先选择了lab、lbc、lcd的路线并使用频谱1,这会导致阻塞,因为在这条路径上不能有4个连续的FS。然后SR4选择频谱2作为调制的光谱,前4个FS将被用于分配。在选择BBU后,在源节点和目标节点之间的OpenFlow协议将通过分配频谱和调制无线频率来建立路径。

图9-22 GES示意图
