它可以解决网络生存性算法的有效支持,验证网络可靠性的实际性能。C1是部署PU的节点,而基站组C2和C3具有计算的功能。KSP中的K值设置为3、4和5,以比较BCP算法和CP算法的性能。图7-8网络拓扑图图7-9到图7-14显示了BCP算法和CP算法的阻塞率、资源利用率和平均跳数方面的性能。原因是数字网络中的BCP算法具有较低的阻塞概率,因此可以产生更高的资源效率。图7-13模拟C-RoFN中Pw和Pb的平均跳数图7-14数字C-RoFN中Pw和Pb的平均跳数......
2023-06-19
我们的C-RoFN测试平台是一款多核服务器,具有12个物理2.90 GHz CPU内核、2个NVIDIA GTX1080 Ti GPU内核和80 GB RAM。服务器运行Ubuntu 16.04。我们使用python 2.7/3.5通过Tensor Flow 1.2.1在CUDA 8.0(cuDNN 6.0)中编译代码[12-14]。在数据平面中,使用两种无线强度调制器和检测模块,其由工作在40 GHz频率的微波源驱动。如图6-8所示,中央单元(Central Unit,CU)通过光纤网络上的无线启用。在无线层中,分布式RRH互连并融合到EON中。在控制层中,中央控制器从光和无线链路收集操作和维护数据,然后在部署路由之前分析数据。训练过程始于完全随机行为,持续约5周。在训练过程期间,操作了超过3 000个自学习节点集,每次路由过程都用300个节点集进行模拟,以避免过度拟合。

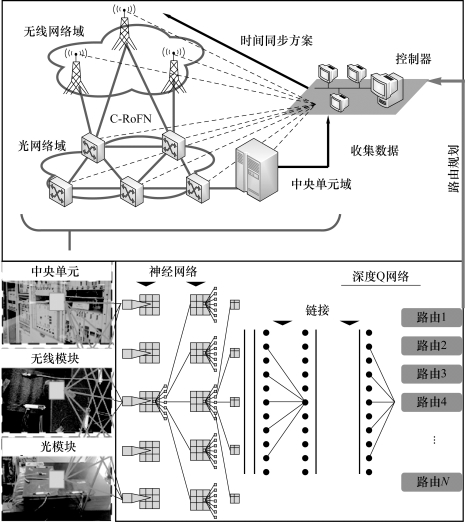

图6-8 Deep-TSR和演示设置的实验测试平台
在图6-9(a)中,我们可以看到算法通过连续自学习后变得越来越强,在几次学习之后,它学会了找到具有最小链路不对称性的链路。此外,Deep-TSR算法可以有效地减少链路不对称引起的延迟,这表明Deep-TSR能够从C-RoFN状态获得合理的特性,并学习正确的路由策略。在经历了900 000次学习之后,Deep-TSR算法与一般延迟算法没有明显的差异。经过1 400 000次学习,使用Deep-TSR算法可以实现更低的延迟率。经过1 500 000次学习后,延迟基本稳定。
为了进行比较,我们还使用监督学习来训练神经网络。功能和请求与Deep-TSR完全相同。通过具有动量和学习速率退火(Learning Rate Annealing,LRA)的随机梯度下降(Stochastic Gradient Descent,SGD)来优化指标,但是将均方误差(Mean-Squared Error,MSE)分量加权0.01倍。从图6-9(b)中可以看出,监督学习的结果在一开始就比Deep-TSR算法好,但它并不优于Deep-TSR。值得注意的是,Deep-TSR算法总体上表现得更好,在35万次学习之后完全优于监督学习算法。这表明没有给定标签的学习过程更适合同步信号的路由。算法稳定后,平均同步精度可达74 ns,符合我们的预期。因此,通过减少同步信号路由算法支持的链路不对称性,可以有效地提高时间同步精度。
图6-9 仿真实验图
有关光与无线网络技术的文章
它可以解决网络生存性算法的有效支持,验证网络可靠性的实际性能。C1是部署PU的节点,而基站组C2和C3具有计算的功能。KSP中的K值设置为3、4和5,以比较BCP算法和CP算法的性能。图7-8网络拓扑图图7-9到图7-14显示了BCP算法和CP算法的阻塞率、资源利用率和平均跳数方面的性能。原因是数字网络中的BCP算法具有较低的阻塞概率,因此可以产生更高的资源效率。图7-13模拟C-RoFN中Pw和Pb的平均跳数图7-14数字C-RoFN中Pw和Pb的平均跳数......
2023-06-19
对于F-RoFN的CSRP控制层,OC服务器被分配来支持所提议的架构,并通过3种虚拟机进行CSP控制、网络虚拟化和PCE方案。控制器和OFP传播时间的方案处理时间分别为1 ms和0.5 ms。然而,很明显在1∶1保护的情况下,网络传输成功率下降缓慢。总之,该机制能够准确地提高网络的安全性。最下面的几何图形表示网络没有保护,而其余的几何图形图形代表网络,分别为1∶1、2∶1和3∶1保护的网络。......
2023-06-19
图9-1实验测试平台和演示器设置基于测试平台,我们在软件定义的C-RoFN中实验性地设计并验证了MSO的服务。功能请求消息负责定期查询OF-BVOS关于当前状态的监视。此外,在选择目的地之后,CSO策略仅考虑光网络资源并以最小跳数计算路径。GES部分地扩展了BBU中的负载均衡和光网络中的平均跳跃性能,并将它们明显地转化为整体资源利用率的提高和路径配置响应的增强。图9-3算法性能比较......
2023-06-19
图9-23Wireshark在OC和RC中捕获MSRO消息序列在已建立的平台中,我们考虑了实际的应用程序场景和复杂性实验设置,并建立了生成简单业务需求的业务生成器。对于所提的GES,我们预先设定了可调节比重φ、β和γ分别为50%、33%和33%,以避免模拟环境下实验过于复杂。如图9-25所示,相较于其他方案,GES可以有效地提高资源占用率,特别是当网络负载很重的时候。......
2023-06-19
我们假设CoMP流量占总流量的一部分,而0.5~0.9的比率用于评估性能。在图9-7中,我们在阻塞概率方面对本节所提出的V-BRH和C-RoFN的性能进行了比较。CP可以用合理的方法分配资源,图9-7给出了V-BRH和C-RoFN的资源占用率,CoMP流量比为0.8。图9-7显示了响应延迟,我们假设BBU响应时间达到1 ms级别,并且当速率为130 Erlang时,将V-BRH和C-RoFN的平均响应时间进行对比。图9-7V-BRH和C-RoFN的性能对比分析图......
2023-06-19
从而SC1通过光纤从MC获取时间信号,SC2通过光纤和无线获取信号。该不对称比率范围为1∶1至8∶1。有3个重要结果。第一个是偏差误差随着不对称比率的增加而增大;第二个是SC1总是优于SC2;第三个是提出的方法明显优于传统方法。具体来说,从图6-5中我们可以发现传统方式SC1和SC2之间的差异比我们提出的方法要大。此外,SD-RoFN架构的偏置误差范围为200 ns~1μs,可以满足5G移动网络标准的需求。......
2023-06-19
表9-2评估参数的值在下文中,评估中使用的性能指标是平均节能。从图9-16可以看出,当网络负载低于50 Mbit时,MH-DBA的平均节能率为0.85,而3M-DBA的平均节能率为0.28。当网络负载超过300 Mbit时,控制器节能率开始趋于平稳。图9-17丢包率与平均节能率当吞吐量趋于稳定时,我们总结出能量效率的结果。随着网络负载的增加,两种机制的节能率降低,这是因为系统触发睡眠机制的概率会随着负载的增加而降低。......
2023-06-19
图9-29实验测试平台和演示器设置PU和OFP代理是在VMware ESXi V5.1创建的虚拟机阵列上实现的,VMware ESXi V5.1运行在IBM X3650服务器上。如图9-30和图9-30所示,10.108.67.21、10.108.50.74和10.108.49.14分别表示RC、PC和OC的IP地址,而10.108.49.23和10.108.49.24分别表示相关的OF-BVOS的IP地址。特征请求消息负责通过定期查询BVOS来监视当前状态。在完成RIP后,OC和RC提供SP,并通过流修改消息分配射频来控制相应的节点。图9-30MDRI的消息序列的Wireshark捕获......
2023-06-19
