光接收机的作用和主要性能指标
【摘要】：光接收机的作用是探测经过传输的微弱光信号，并放大，再生成原传输的信号。光接收机的主要性能指标如下。光接收机前置放大器输出的信号一般较弱，不能满足幅度判决的要求，因此还必须加以放大。在实际光纤通信系统中，光接收机的输入信号随特定的使用条件而变化。
光发射机发射的光信号在光纤中传输时，不仅幅度被衰减，脉冲的形状也被展宽。光接收机的作用是探测经过传输的微弱光信号，并放大，再生成原传输的信号。对于强度调制的数字光信号，当接收端采用直接检测（DD）方式时，光接收机原理框图如图2-2所示。

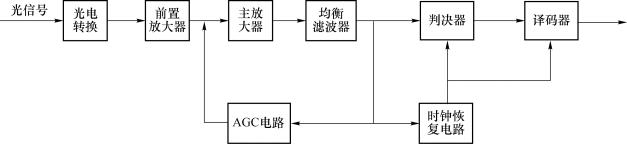

图2-2 光接收机原理框图
在光接收机中，首先需要将光信号转换成电信号，这个过程是由光电探测器（光电二极管或雪崩光电二极管）来完成的。光电探测器把光信号转换成电流信号送入前置放大器，前置放大器的噪声对整个放大器的输出噪声影响很大，因此，需精心设计和制作低噪声放大器。主放大器除提供足够的增益外，还使输出信号的幅度在一定的范围内不受输入信号幅度的影响，均衡滤波器保证判决时不存在码间干扰，判决器和时钟恢复电路对信号进行再生。如果在发射端进行了线路编码（或扰码），那么在接收端需要有相应的译码（或解码）电路。光接收机的主要性能指标如下。
1.接收灵敏度
光接收机的灵敏度是指在满足给定误码率（BER）指标的条件（BER=102）下，光接收机所需要的最小接收光功率。所需要的最小接收光功率越小，光接收机灵敏度越高，接收弱信号的能力就越强。
2.动态范围
光接收机的动态范围是指光接收机灵敏度与最大可允许输入光功率的电平差。如果输入光功率过大（超过最大可允许的输入光功率），接收机就会出现饱和或过载，使输出信号失真，因此希望光接收机有较大的动态范围。光接收机前置放大器输出的信号一般较弱，不能满足幅度判决的要求，因此还必须加以放大。在实际光纤通信系统中，光接收机的输入信号随特定的使用条件而变化。在不同的系统中，光源的强弱不同，光纤的传输距离也不同，这样传给光接收机的光功率就可能不一样。
