为了防止立式液压缸缸体或活塞或垂直运动的工作部件由于自重下落或超速下落而设置的油路称为平衡回路。

(1)用顺序阀的平衡回路

图6.27(a)为用单向顺序阀的平衡回路原理图。将顺序阀的调整压力调得略大于重物和液压缸活塞对液压缸有杆腔形成的压力,就可使重物停留在任意位置而不下落。但由于阀本身的泄漏,被平衡的重物仍会缓慢地下降,因此这种回路适于被平衡的质量不太大且停留的时间不很长的场合。如果改成如图6.27(b)的形式,顺序阀的卸油口被堵死,则阀关闭严密,就达到了被平衡物停留时间较长的目的。若需被平衡物下降,只需使二位二通电磁阀3DT 得电,卸油口接油箱即可。

(2)用平衡阀的平衡回路

图6.28(a)是用远控平衡阀构成的平衡回路。调整平衡阀的开启压力,使其略大于立式液压缸活塞和工作部件自重形成的下腔背压力,即可平衡液压缸活塞和重物。这种回路在活塞向下运动时,因回油腔有一背压存在故运动平稳。又平衡阀的开启是进入液压缸上腔的压力油,此时背压消失,故系统效率较高。由于平衡阀本身的泄漏,它仅适用于被平衡物质量不很大且被平衡时间不很长的场合。

如果将此回路中的远控平衡阀改为直控平衡阀,有何弊病请读者分析。

pagenumber_ebook=170,pagenumber_book=164

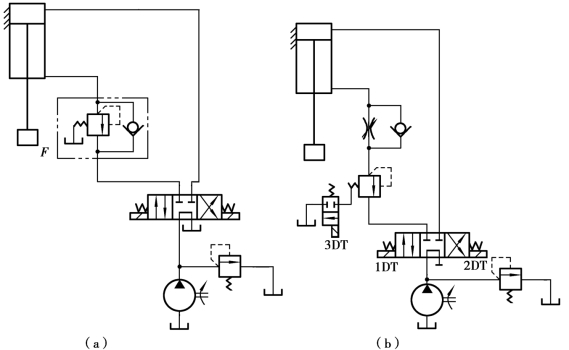

图6.27　用顺序阀的平衡回路

pagenumber_ebook=170,pagenumber_book=164

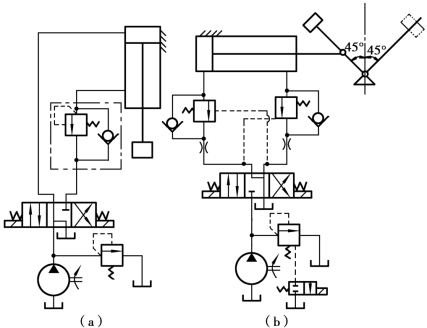

图6.28　用平衡阀的平衡回路(https://www.chuimin.cn)

图6.28(b)是用远控平衡阀实现的双向平衡回路。因液压缸活塞所带动的负载在运动过程中性质发生变化,为使变化的负载运动平稳,在液压缸两腔均设置一个远控平衡阀,构成双向平衡回路。

(3)用液控单向阀的平衡回路

如图6.29 所示,当换向阀在左位工作时,压力油进入液压缸上腔,同时将液控单向阀打开,活塞及所带重物下降。当换向阀处于中位时,液控单向阀立即关闭。由于阀是锥面密封,泄漏量很小,故其闭锁性能好,重物停留时间较长。回路中接入节流阀,以防止活塞及所带重物加速下降而产生失控。

(4)用液控单向阀的双向锁紧回路

用液控单向阀的双向锁紧回路如图6.30 所示。回路功能是保证液压缸活塞在行程范围内可准确停留于任意位置。回路工作原理是:当1DT 得电,2DT、3DT 处于失电状态时,液压油顶开左边液控单向阀,同时打开右边液控单向阀,液压缸活塞向右运动。当1DT 失电,换向阀处中位时,液压缸活塞可准确停留于任意位置。若2DT 得电,1DT 和3DT 失电,液压缸活塞向左运动,同样可准确停留于任意位置。回路能准确停留于任意位置且可保持较长时间,主要是利用了元件锥面密封的特点。

pagenumber_ebook=171,pagenumber_book=165

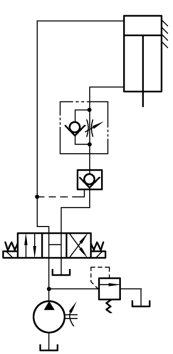

图6.29　用液控单向阀的平衡回路

pagenumber_ebook=171,pagenumber_book=165

图6.30　用液控单向阀的双向锁紧回路
