分流阀的用途、分类及工作原理
【摘要】：分流阀的用途和分类分流阀又称为同步阀。图4.62分流阀的图形符号分流阀集流阀分流集流阀单路稳定分流阀分流阀的工作原理如图4.63 所示,分流阀可以看作是由两个具有压力补偿的流量控制阀结合为一体构成的,它是具有压力反馈结构的流量调节器。
(1)分流阀的用途和分类
分流阀又称为同步阀。其作用是控制两个或两个以上的执行元件的进油或出油的流量分配,并使其实现相同的速度运动。应用分流阀实现了执行元件速度同步,使系统结构简单,使用方便,精度容易保证(一般可达到5%以上的分流精度)。
根据流量分配的不同,分流阀分为等量分流和比例分流两种,等量分流阀的各分支流量相等,比例分流阀的分流流量不相等,相互间成一定的比例关系。
根据液流的方向,分流阀还可以分为出口分流阀、进口分流阀(也称集流阀)、双向分流阀(也称分流集流阀)、单路稳定分流阀等,其图形符号分别如图4.62 所示。

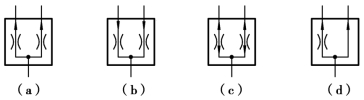

图4.62 分流阀的图形符号
(a)分流阀 (b)集流阀 (c)分流集流阀 (d)单路稳定分流阀
(2)分流阀的工作原理
如图4.63 所示,分流阀可以看作是由两个具有压力补偿的流量控制阀结合为一体构成的,它是具有压力反馈结构的流量调节器。压力油从进油口流入,然后分成两路,经两个尺寸相同的固定节流口,两个可变的节流口6 和8 后从两出油口流出。两个固定节流孔前的压力都是p0,而固定节流口后的压力分别为p1 和p2,如果p1=p2,则两个固定节流口前后的压力差Δp 相等,即

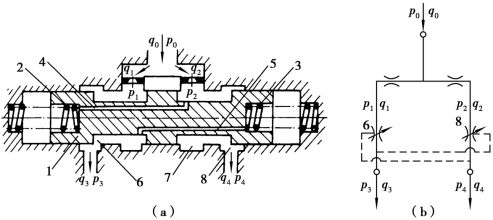

图4.63 分流阀的工作原理图
由于两个固定节流口尺寸相同,所以它们的流量系数相等,通流截面积也相等,因而通过两个固定节流口的流量相等。根据连续性原理,两个出油口的流量这时也相等,即q3=q4。
若分流阀所控制的执行元件的负载不相等,则两个出油口的压力p3 和p4 不相等,假设p3>p4,此时二者流量也不相等,q3<q4。由于滑阀的压力补偿作用,p3 压力油经通道5 作用到滑阀右端,同样p4 压力油经通道4 作用于滑阀左端,由于p3>p4,在压力差作用下滑阀向左移动,因此使可变节流口6 开口面积加大,压力降减小,流量q3 增加。另一方面节流口8 开口面积减小,此处压力降增大,流量q4 减小,这样油腔7 的压力升高至p1=p2,滑阀又处于平衡位置,从而使两出口的流量相等。分流阀(集流阀)的关键是保持固定节流口上的压力差相等,只要这个条件成立,分流阀两出口流量就相等。
