如何使用节流阀调节流量？
【摘要】：调节手把可使阀芯1 轴向移动从而使节流口通道大小发生变化,以调节通过阀腔流量的大小。单向节流阀图4.58 所示为单向节流阀的结构和图形符号。油液正向流动时,从进油口3 进入,经阀芯2 和阀体4 之间的节流缝隙从出油口5 流出,此时单向阀不起作用。图4.57普通节流阀1—阀芯;2—阀体;3—调节手把;4—顶杆;5—弹簧图4.58单向节流阀1—弹簧;2—阀芯;3、5—油口;4—阀体;6—活塞;7—顶杆;8—调节螺杆;9—调节手柄;10—阀体
(1)普通节流阀的结构和工作原理
普通节流阀是流量阀中结构最简单,使用最普遍的一种,它的结构和图形符号如图4.57所示。普通节流阀实际上就是由节流口与用来调节节流口开口大小的调节元件组成,即由带轴向三角槽的阀芯1、阀体2、调节手把3、顶杆4 和弹簧5 等组成。
压力油p1 从进口进入阀体,经孔道a、节流口、孔道b,再从出口流出,出口油液压力为p2。调节手把可使阀芯1 轴向移动从而使节流口通道大小发生变化,以调节通过阀腔流量的大小。弹簧可使阀芯始终压向顶杆。阀芯上的通道c 是用来沟通阀芯两端,使其两端液压力平衡,并使阀芯顶杆端不致形成封闭油腔,从而使阀芯能轻便移动。
(2)单向节流阀
图4.58 所示为单向节流阀的结构和图形符号。油液正向流动时,从进油口3 进入,经阀芯2 和阀体4 之间的节流缝隙从出油口5 流出,此时单向阀不起作用。
当反向流动时,油液从反向进油口5 进入,靠油液的压力把阀芯压下,使油液通过,从油口3 流出。这时此阀只起通道作用而不起节流调速作用。节流缝隙的大小可通过手柄进行调节。通道10 将高压油液引到活塞6 的上端,使其与阀芯下部的油压相互平衡,便于在高压下进行调节。

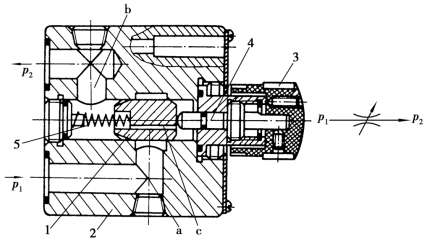

图4.57 普通节流阀
1—阀芯;2—阀体;3—调节手把;4—顶杆;5—弹簧
图4.58 单向节流阀
1—弹簧;2—阀芯;3、5—油口;4—阀体;6—活塞;7—顶杆;8—调节螺杆;9—调节手柄;10—阀体
