如何选择合适的压力继电器？
【摘要】：压力继电器是将液压信号转换为电信号的一种转换元件。调整螺帽3 调节弹簧的预压缩量,从而可改变压力继电器的调定压力。此种柱塞式压力继电器宜用于高压系统,由于位移较大,反应较慢,不宜用在低压系统。压力继电器的应用图4.54 所示为压力继电器构成的保压回路。系统由蓄能器持续补油保压,保压的最大压力值由压力继电器调定。如能使用延时压力继电器来代替普通压力继电器,则会提高其可靠性。
压力继电器是将液压信号转换为电信号的一种转换元件。当系统压力达到压力继电器的调定压力时,它发出电信号,控制电气元件,使油路换向、卸压、实现顺序动作或关闭电动机,起安全保护作用。
图4.52 柱塞式压力继电器
1—柱塞;2—顶杆;3—调节螺帽;4—微动开关
常用的压力继电器有柱塞式和薄膜式两种。
(1)压力继电器的结构和工作原理
压力继电器由两部分组成,第一部分是压力—位移转换器,第二部分是电气微动开关。
图4.52 所示为柱塞式压力继电器。液压力为p的控制油液进入压力继电器,当系统压力达到其调定压力时,作用于柱塞1 上的液压力克服弹簧力,顶杆2上移,使微动开关4 的触头闭合,发出相应的电信号。调整螺帽3 调节弹簧的预压缩量,从而可改变压力继电器的调定压力。
此种柱塞式压力继电器宜用于高压系统,由于位移较大,反应较慢,不宜用在低压系统。

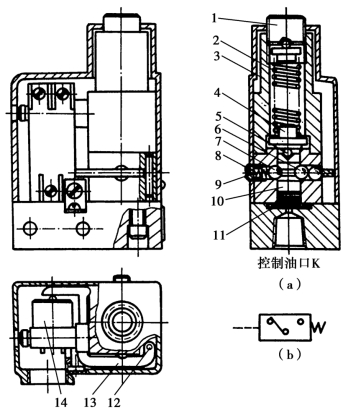

图4.53 薄膜式压力继电器
1—调节螺钉;2、9—弹簧;3—套筒;4—弹簧座;5、6、7—钢球;8—调节螺钉;10—柱塞;11—膜片;12—销轴;13—杠杆;14—微动开关
图4.53(a)所示为薄膜式压力继电器的结构原理图,图(b)是它的图形符号。如图所示,控制油口K 和液压系统相通,当系统液压力达到压力继电器的调定压力时,液压力作用于薄膜11 使柱塞10 上升,压缩弹簧2,一直到弹簧座4 的肩部碰到套3 为止。与此同时,柱塞10 一方面推动钢球7 压缩弹簧9,另一方面又用锥面推动钢球6 水平移动,使杠杆13 绕轴12 逆时针方向转动,压下微动开关14 的触杆从而发出电信号,发出电信号的液压力大小可用调节螺钉1 来调节。
当控制油口K 的液压力降到一定数值时,弹簧2 和9 通过钢球5 和7 将柱塞10 压下,钢球6 便落入柱塞10 的锥面槽内,杠杆13 返回,微动开关14 复位,电路断开。
钢球7 在弹簧9 的作用下,对柱塞10 产生一定的摩擦力。当柱塞向上移时,摩擦力与液压力相反,压力油除要克服弹簧2 的弹簧力外,还要克服摩擦力。柱塞向下移时,摩擦力与液压力的方向相同,弹簧力要克服液压力和摩擦力。所以,使微动开关断开时的压力比使微动开关闭合时的压力低。用螺钉8 调节弹簧9 的作用力,可以改变微动开关闭合和断开之间的压力差值。
(2)压力继电器的应用
图4.54 所示为压力继电器构成的保压回路。系统由蓄能器持续补油保压,保压的最大压力值由压力继电器调定。未达到压力继电器调定压力时,压力继电器不发信号,二位二通阀处于图示位置,溢流阀遥控口封闭,液压泵向蓄能器充油。压力足够高时,压力继电器发出信号,二位二通阀通电,遥控口接通。溢流阀使泵卸荷,由蓄能器保压。压力下降到一定程度时,压力继电器停止发信号,使泵重新向蓄能器充液。
本回路适用于保压时间长,要求功率损失小的场合。
图4.54 用压力继电器的保压回路

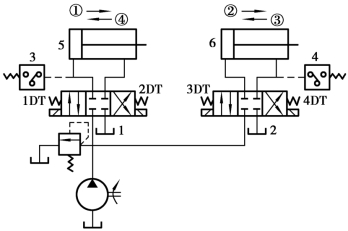

图4.55 压力继电器控制的顺序动作回路
图4.55 所示是一种利用压力继电器控制电磁换向阀实现顺序动作的回路。其中压力继电器3 和4 分别控制换向阀的3DT 和2DT 通电,实现如图所示①→②→③→④的顺序动作。当1DT 通电时,压力油进入液压缸5 左腔,推动活塞向右运动,在碰到死挡铁后,压力升高,压力继电器3 发出信号,使3DT 通电,压力油进入液压缸6 左腔,推动其活塞也向右运动。在3DT 断电,4DT 通电(由其他方式控制)后,压力油推动缸6 的活塞向左退回,到达终点后,压力又升高,压力继电器4 发出信号,使2DT 通电,1DT 断电,缸5 的活塞亦左退。为了防止压力继电器在前一行程终了前产生误动作,压力继电器的调定值应比先动作缸的工作压力高(3 ~5)×105 Pa。同时,为了使压力继电器能可靠地发出信号,其压力调定值又应比溢流阀的调定值低(3 ~5)×105 Pa。
采用压力继电器控制比较方便,但由于其灵敏度高,易受油路中压力冲击影响而产生误动作,故只宜用于压力冲击较小的系统,且同一系统中压力继电器数目不宜过多。如能使用延时压力继电器来代替普通压力继电器,则会提高其可靠性。
(3)压力继电器的常见故障分析
压力继电器的常见故障是灵敏度降低和微动开关损坏等。
灵敏度降低是由于柱塞、推杆的径向卡紧,或微动开关空行程过大等原因引起。当柱塞或推杆发生径向卡紧时,摩擦力增加。这个阻力与柱塞和推杆的运动方向相反,它在一个方向帮助调压弹簧力,使油液压力升高,在另一个方向帮助液压力克服弹簧力,使油液压力降低,因而使压力继电器的灵敏度降低。
在使用中,由于微动开关支架变形,或零位可调部分松动,都会使原来调整好的微动开关最小空行程变大,使其灵敏度降低。
压力继电器的泄油腔如不直接回油箱,则由于泄油口背压过高,也会使灵敏度降低。
