斜盘式轴向柱塞泵的工作原理解析
【摘要】：图2.17轴向柱塞泵的工作原理1—斜盘;2—柱塞;3—缸体;4—配流盘;5—传动轴斜盘式轴向柱塞泵的柱塞是沿轴向排列的,柱塞轴线与传动轴的轴线平行,具有结构紧凑、外形尺寸小、惯性小的特点。斜盘式轴向柱塞泵由斜盘、柱塞、缸体、配流盘等组成,其工作原理如图2.17 所示。所以斜盘式轴向柱塞泵可以很方便地做成变量泵。不同柱塞数目的轴向柱塞泵,其输出流量的脉动率是不同的,见表2.3。故轴向柱塞泵的柱塞数目一般都选取奇数。

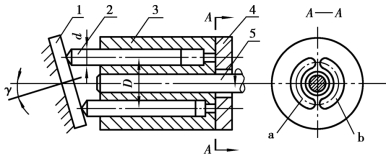

图2.17 轴向柱塞泵的工作原理
1—斜盘;2—柱塞;3—缸体;4—配流盘;5—传动轴
斜盘式轴向柱塞泵的柱塞是沿轴向排列的,柱塞轴线与传动轴的轴线平行,具有结构紧凑、外形尺寸小、惯性小的特点。斜盘式轴向柱塞泵由斜盘、柱塞、缸体、配流盘等组成,其工作原理如图2.17 所示。缸体上沿圆周均匀分布若干轴向排列的柱塞孔,柱塞在孔中受到弹簧力作用紧压在斜盘上。斜盘和配流盘固定不动,由于斜盘与缸体的轴线成一斜角γ,当传动轴带动缸体、柱塞旋转时,柱塞在缸体孔中作往复运动。柱塞外伸,密封工作容积逐渐增大,从配流盘吸油窗口a 吸入油液。柱塞缩回,密封工作容积逐渐减小,将油液从配流盘上压油窗口b 压出。这样,缸体旋转一周,每个柱塞往复运动一次,完成一次吸油和压油。改变斜盘倾斜角度γ 的大小,可以改变柱塞往复运动的行程,从而改变泵的排量。所以斜盘式轴向柱塞泵可以很方便地做成变量泵。
不同柱塞数目的轴向柱塞泵,其输出流量的脉动率是不同的,见表2.3。
表2.3 柱塞泵柱塞数不同时的脉动率
由表可知,柱塞数目较多并为奇数时,脉动率小,即泵的流量均匀性好;柱塞数目为偶数时,脉动率较大,泵的流量均匀性差。故轴向柱塞泵的柱塞数目一般都选取奇数。从结构和工艺性考虑,常取Z=7 或Z=9。但也有少量用偶数的。
